Gardena Flex 1890 Handbuch

ERSTINBETRIEBNAHME

(Abb. A – D)

Ein Video zu den Inbetriebnahme- und Einstellungsprozessen finden Sie hier:

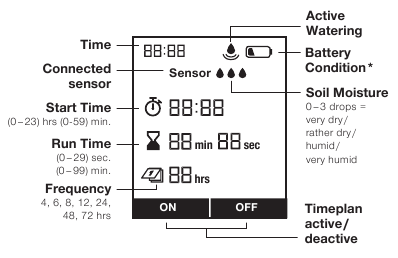

FUNKTION

(Abb. F)

Die Einstellungen können angepasst werden, wenn das Bedienfeld entfernt ist. Sie können die Einstellungen ändern oder zur nächsten Einstellung wechseln, indem Sie das äußere Rad drehen. Das Drücken der Taste bestätigt die jeweilige Eingabe. Durch Drücken der Taste für mindestens 3 Sekunden wird die Anzeige gesperrt oder entsperrt.

*
zu schwach zum erneuten Öffnen. Wenn Sie für längere Zeit abwesend sind, tauschen Sie bitte die Batterie aus, wenn das Batteriesymbol blinkt – andernfalls kann das Bewässerungssystem ausfallen.

PROGRAMMIERUNG

Abb. G:

1. Uhrzeit einstellen (Stunden)
2. Uhrzeit einstellen (Minuten)
3. Bewässerungsplan auswählen
4. Bestätigen Sie den Bewässerungsplan. Bitte beachten Sie: Wenn Sie in der Vergangenheit beginnen und eine Frequenz von 4, 6, 8, 12 Stunden wählen, wird die Startzeit nach der Eingabe automatisch angepasst. Bewässerungstipp: Für Topfpflanzen, die kleine Wassermengen in regelmäßigen Abständen benötigen, sind kurze Bewässerungszyklen in Kombination mit einem Tropfbewässerungssystem ideal.
   Der gespeicherte Bewässerungsplan kann durch Drücken von ON / OFF (EIN / AUS) aktiviert oder deaktiviert werden.

Abb. I:

1. Aktive Bewässerung
2. Bewässerungsdauer ändern
3. Aktive Bewässerung jederzeit stoppen
   Durch Drücken der Taste kann die manuelle Bewässerung zu einer gewünschten Zeit gestartet oder gestoppt werden (siehe Abb. I).

Bodenfeuchtesensor (Abb. D und H):

Nachdem ein Bodenfeuchtesensor angeschlossen wurde, wird das Wort "Sensor" (Sensor) angezeigt – dies kann bis zu 1 Minute dauern.
Sobald der Boden ausreichend feucht ist, wird eine Bewässerung gemäß Zeitplan nicht durchgeführt. Dies beeinträchtigt die aktive (manuelle) Bewässerung nicht.
Bodenfeuchtesensor, Art.1867
(optional erhältlich)

1. Anschließen des Sensors
   Anschließend muss ein Betriebspunkt definiert werden.

Dies ist der Bodenfeuchtegrad, bei oder oberhalb dessen keine Bewässerung durchgeführt werden soll (siehe GARDENA Bodenfeuchtesensor Bedienungsanleitung).
Es stehen 3 Stufen zur Auswahl.

• Im Normalbetrieb wird die aktuell gemessene Stufe konstant angezeigt.
• Der Schaltpunkt, ab dem der Sensor signalisiert, dass der Boden feucht ist – wodurch eine Bewässerung verhindert wird – wird über die Anzahl der Stufen gewählt.
• 0 Punkte für lehmigen Boden
  Sensor reagiert, wenn der Boden recht trocken ist.
• 3 Punkte für sandigen Boden
  Sensor reagiert, wenn der Boden sehr feucht ist.

Bodenfeuchtesensor, Art. 1188, (optional erhältlich, Modelle bis 2020)

Der Bodenfeuchtegrad, bei dem eine Bewässerung gemäß Zeitplan nicht durchgeführt wird, kann über den Schaltpunktregler am Bodenfeuchtesensor eingestellt werden (siehe GARDENA Bodenfeuchtesensor Bedienungsanleitung).

WARTUNG

(Abb. E)

LAGERUNG

Zum Einlagern:

Das Produkt muss außerhalb der Reichweite von Kindern aufbewahrt werden.
Um die Batterie zu schonen, sollte sie entnommen werden (Abb. B).
Steuerung und Ventileinheit an einem trockenen, geschlossenen und frostfreien Ort aufbewahren.

FEHLERBEHEBUNG

Problem	Mögliche Ursache	Abhilfe
Keine Anzeige erscheint	Batterie ist falsch eingelegt.	Polaritätsmarkierungen (+ / –) prüfen.
	Batterie ist leer.	Neue (alkalische) Batterie einlegen.
	Temperatur der Anzeige ist höher als 70°C.	Anzeige erscheint, nachdem die Temperatur gesunken ist.
Anzeige zeigt bei Betätigung von Taste / Einstellrad	Tasten wurden gesperrt.	Taste 3 Sekunden lang drücken.
Manuelle Bewässerung über die Taste nicht möglich	Niedriger Batteriestand wird kontinuierlich angezeigt.	Neue (alkalische) Batterie einlegen.
	Wasserhahn ist geschlossen.	Wasserhahn öffnen.
	Steuerung ist nicht angeschlossen.	Steuerung am Gehäuse befestigen.
	Mindestdruck von 0,5 bar nicht vorhanden.	Sicherstellen, dass ein Druck von mindestens 0,5 bar vorhanden ist.
Bewässerungsprogramm wird nicht ausgeführt (keine Bewässerung)	Programmeingabe / -änderung während oder kurz vor dem Startimpuls.	Programmeingabe / -änderung außerhalb der programmierten Startzeiten vornehmen.
	Ventil wurde zuvor manuell geöffnet.	Mögliche Programmüberschneidungen vermeiden.
	Wasserhahn ist geschlossen.	Wasserhahn öffnen.
	Bodenfeuchte- oder Regensensor registriert Feuchtigkeit.	Bei Trockenheit Einstellung / Standort des Bodenfeuchte- / Regensensors prüfen.
	Steuerung ist nicht angeschlossen.	Steuerung am Gehäuse befestigen.
	Niedriger Batteriestand wird kontinuierlich angezeigt.	Neue (alkalische) Batterie einlegen.
	Mindestdruck von 0,5 bar nicht vorhanden.	Sicherstellen, dass ein Druck von mindestens 0,5 bar vorhanden ist.
Wassersteuerung schließt nicht	Mindestabnahmemenge an Wasser ist kleiner als 20 l/h.	Weitere Tropfköpfe anschließen.
	Ventil verschmutzt.	In umgekehrter Richtung zur normalen Fließrichtung spülen.

HINWEIS: Bei allen anderen Störungen wenden Sie sich bitte an den GARDENA Service. Reparaturen dürfen nur von GARDENA Serviceabteilungen oder von GARDENA zugelassenen Fachhändlern durchgeführt werden.

TECHNISCHE DATEN

ZUBEHÖR / ERSATZTEILE

SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie diese für zukünftige Referenz auf.
Batterie:
Um einen sicheren Betrieb der Wassersteuerung zu gewährleisten, darf nur eine 9V Alkali-Mangan-Batterie (Alkaline) Typ IEC 6LR61 verwendet werden!
Damit die Wassersteuerung bei längerer Abwesenheit nicht aufgrund einer schwachen Batterie ausfällt, muss die Batterie ausgetauscht werden, wenn das Batteriesymbol blinkt. Aufstellung: Die Wassersteuerung darf nur vertikal mit der Überwurfmutter nach oben aufgestellt werden, um das Eindringen von Wasser in das Batteriefach zu verhindern. Die minimale Wassermenge, um die korrekte Funktion der Wassersteuerung zu gewährleisten, beträgt 20 – 30 l/h. Zum Beispiel sind mindestens 10 x 2-Liter-Tropfköpfe erforderlich, um das Micro-Drip-System zu steuern.
Bei hohen Temperaturen (über 70°C am Display) kann die LCD-Anzeige erlöschen. Dies beeinträchtigt das Programm in keiner Weise. Wenn der Computer abkühlt, leuchtet die LCD-Anzeige wieder auf. Die maximale Temperatur für den Wasserfluss beträgt 40°C.
Zugspannung vermeiden.
Ziehen Sie nicht am Schlauch, der an die Wassersteuerung angeschlossen ist.

Wenn der Steuerungsabschnitt bei geöffnetem Ventil entfernt wird, bleibt das Ventil geöffnet, bis der Steuerungsabschnitt wieder angebracht wird.

Herzstillstand! Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate stören. Um das Risiko von Zuständen zu verringern, die möglicherweise zu Verletzungen oder zum Tod führen können, empfehlen wir Personen mit medizinischen Implantaten, vor dem Betrieb des Produkts mit ihrem Arzt und dem Hersteller des medizinischen Implantats zu sprechen.

Erstickungsgefahr! Kleinteile können leicht verschluckt werden. Es besteht auch die Gefahr, dass der Polybeutel Kleinkinder ersticken kann. Halten Sie Kleinkinder fern, wenn Sie das Produkt zusammenbauen.

Bestimmungsgemäße Verwendung:
Die GARDENA Wassersteuerung ist für den privaten Gebrauch in Haus- und Hobbygärten, ausschließlich für den Außenbereich, zur Steuerung von Regnern und Bewässerungssystemen bestimmt. Die Wassersteuerung kann für die automatische Bewässerung während des Urlaubs verwendet werden.

Die GARDENA Wassersteuerung darf nicht für industrielle Zwecke oder in Verbindung mit Chemikalien, Lebensmitteln, leicht entzündlichen und explosiven Materialien verwendet werden.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Gardena Flex 1890 Handbuch herunterladen

Verfügbare Sprachen
