TEILETAUSCH

Dieser Abschnitt beschreibt die Verfahren zum Aus- und Wiedereinbau von Baugruppen und Einheiten vor Ort.
Die in diesem Abschnitt beschriebenen Verfahren dienen dem Teiletausch. Grundsätzlich erfolgen die Montageverfahren in umgekehrter Reihenfolge der Demontage.
Teilenummern (①, ②, ...usw.) in diesem Handbuch entsprechen nicht den Teilenummern in der zugehörigen Zeichnung (für die Demontagezeichnung und die RSPL).

Hinweise zum Teiletausch

Bevor Sie die Duplex-Einheit aus den Druckern ausbauen oder wieder einbauen, schalten Sie die Drucker, an denen sie angebracht sind, aus und entfernen Sie sie. Und bevor Sie Teile austauschen, ziehen Sie das Netzkabel und alle Schnittstellenkabel ab.

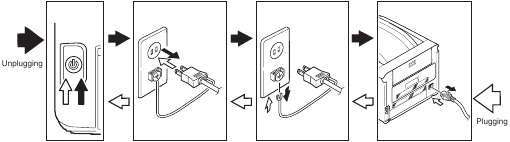

1. Stellen Sie sicher, dass Sie das Netzkabel gemäß dem folgenden Verfahren abziehen:
  1. Halten Sie den Netzschalter länger als 1 Minute gedrückt und prüfen Sie, ob die LED-Lampe erlischt.
  2. Ziehen Sie den Netzstecker des Netzkabels aus der Netzsteckdose.
  3. Ziehen Sie das Netzkabel und alle Schnittstellenkabel ab.

Gefahr eines elektrischen Schlags.
Ziehen Sie das Netzkabel aus dem Drucker. Denn wenn das Netzkabel an den Drucker angeschlossen ist, sind einige Schaltkreise aktiv, auch wenn der Drucker den Status "Power-Off" (Ausgeschaltet) hat.
Beim Austausch des Niederspannungsnetzteils besteht die Gefahr eines elektrischen Schlags. Tragen Sie daher isolierte Handschuhe oder achten Sie darauf, die Leiter oder Anschlüsse des Netzteils nicht direkt zu berühren.
Nach dem Abziehen des Netzkabels kann es etwa eine Minute dauern, bis der Kondensator vollständig entladen ist, oder er entlädt sich aufgrund eines Leiterplatten-Defekts möglicherweise nicht. Seien Sie vorsichtig bezüglich elektrischer Schläge.

Stellen Sie sicher, dass Sie den Drucker gemäß dem folgenden Verfahren wieder anschließen:
1. Schließen Sie das Netzkabel und das Schnittstellenkabel an den Drucker an.
2. Stecken Sie den Netzstecker in die Netzsteckdose.
3. Schalten Sie den Drucker ein (drücken Sie den Netzschalter für etwa 1 Minute), und die LED-Lampe leuchtet.

Demontieren Sie die Duplex-Einheit nicht, solange sie ordnungsgemäß funktioniert.
Bestimmen Sie den Umfang der Demontage entsprechend dem Zweck der durchzuführenden Arbeiten, um nicht mehr als nötig zu demontieren.
Verwenden Sie die dafür vorgesehenen Wartungswerkzeuge.
Befolgen Sie die Demontageschritte in der angegebenen Reihenfolge; andernfalls können Teile beschädigt werden.
Es ist ratsam, kleine Teile, die leicht verloren gehen können, wie Schrauben und Hülsen, vorübergehend an ihren ursprünglichen Positionen zu platzieren und zu befestigen.
Verwenden Sie keine Handschuhe, die sich leicht statisch aufladen lassen, wenn Sie die Mikroprozessoreinheit, ROM, RAM, IC, Leiterplatte usw. berühren.
Legen Sie die Leiterplatte nicht direkt auf das Hauptgehäuse des Druckers, den Boden usw.

Wartungswerkzeuge:
Tabelle 1 zeigt die Werkzeuge, die zum Austausch von Leiterplatten und Einheiten erforderlich sind:
Tabelle 1: Wartungswerkzeuge

Nr.	Wartungswerkzeug		Menge	Verwendung
1		Schraubendreher Nr. 2-200 mit Magnetspitze	1	3 bis 5 mm Schrauben
2		Schraubendreher Nr. 3-100	1
3		Digitalmultimeter	1
4		Zange	1

Teiletausch

Dieser Abschnitt enthält den Teiletausch für Einzelteile und Baugruppen.

Optionsfach

Entfernen Sie die vier Schulterverriegelungen ① und die vier Gelenke ②.
Entfernen Sie das Hauptgehäuse des Druckers ③ und entfernen Sie die Kassette ④ aus der Optionsfacheinheit.

Optionsfacheinheit

Entfernen Sie die eine Schraube (silber) ① und die eine Schraube (schwarz) ②, um die Abdeckung-R ③ zu lösen.
Entfernen Sie die eine Schraube (silber) ④ und die eine Schraube (schwarz) ⑤, um die Abdeckung-L ⑥ zu lösen.
Entfernen Sie zwei Schrauben (silber) ⑦, um die Abdeckung-F ⑧ zu lösen.
Entfernen Sie sieben Schrauben (silber) ⑨, um die Platte-Oben-OP ⑩ zu lösen, und trennen Sie die Kabel, die mit der Leiterplattenbaugruppe-GOH ⑫ verbunden sind.
Entfernen Sie zwei Schrauben (silber) ⑪, um die Leiterplattenbaugruppe-GOH ⑫ zu lösen.
Entfernen Sie zwei Schrauben (silber) ⑬, um die Sensorbaugruppe-OPT ⑭ zu lösen. Lösen Sie anschließend die Feder ⑮.
Entfernen Sie vier Schrauben (silber) ⑯, um die Motorbaugruppe ⑰ zu lösen.
Entfernen Sie zwei Schrauben (silber) ⑱, um den Stecker ⑲ und das Kabel ⑳ von der Motorbaugruppe ⑰ zu lösen.
Entfernen Sie zwei Schrauben (silber), um den Motor-Impuls und das Kabel von der Motorbaugruppe ⑰ zu lösen.
Entfernen Sie eine Schraube (schwarz), um den Hebel-Papierformat zu lösen.
Entfernen Sie eine Schraube (silber), um die Platte-FG, den Schalter-Druck und das Kabel zu lösen.
Entfernen Sie vier Schrauben (schwarz), um die Zuführbaugruppe zu lösen, und lösen Sie die Einzugsrolle und die Aufnahmerolle. Lösen Sie anschließend die Feder.
Entfernen Sie eine Schraube (silber) von der Zuführbaugruppe, um die Platte-FG-Kupplung zu lösen.
Entfernen Sie einen E-Ring und trennen Sie das Kabel von der Kupplung-Hop-OP, um die Kupplung-Hop-OP zu lösen.
Entfernen Sie einen E-Ring von der Zuführbaugruppe, um die Kupplung-Einzug-OP zu lösen.
Entfernen Sie einen Stift und ein Zahnrad in der gleichen Richtung wie die Entfernung der Einzugsrolle von der Welle der Zuführbaugruppe.
Entfernen Sie die Welle von der Zuführbaugruppe, um die Rahmenbaugruppe-Aufnahme zu lösen.
Entfernen Sie zwei Schrauben (schwarz), um den Stecker und das Kabel zu lösen.

Papiereinzugsrolle (für die Optionsfacheinheit)

Falls nach der Reinigung der Papiereinzugsrollen (Einzugsrolle und Aufnahmerolle) und der Verzögerungsrolle häufig Papierstaus auftreten, ersetzen Sie diese Rollen.

Hinweis!
Diese drei Papiereinzugsrollen sollten gleichzeitig ersetzt werden.

Schalten Sie den Drucker aus und entfernen Sie die Papierkassette.
Entfernen Sie diese beiden Einzugsrollen von den jeweiligen Wellen, indem Sie deren Stopplasche von jeder Welle nach außen öffnen.

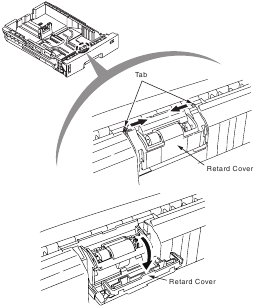

Drücken Sie bei der Papierkassette zwei Laschen der Verzögerungsabdeckung in Pfeilrichtung und öffnen Sie die Verzögerungsabdeckung durch Drehen nach hinten an der Papierkassette.
Entfernen Sie die Verzögerungsrollen-Baugruppe in Pfeilrichtung. Dabei wird auch die Verzögerungsfeder entfernt.
Setzen Sie den Zähler für die Papiereinzugsrollen des Fachs zurück, dessen Papiereinzugsrollen ersetzt wurden.
Wählen Sie unter [Admin Setup] (Admin-Einrichtung) - [Others Setup] (Weitere Einrichtung) - [Paper Feed Roller Counter Clear] (Zähler Papiereinzugsrolle löschen) das Fach aus, dessen Papiereinzugsrollen ersetzt wurden, und drücken Sie die (EINGABE)-Taste.

[Hinweis zur Montage der Einzugsrolle]

Achten Sie darauf, die neue Aufnahmerolle (mit Zahnrad) drehend auf die Welle an der Rückseite des Druckerhauptgehäuses zu montieren.
Achten Sie darauf, die neue Einzugsrolle (ohne Zahnrad) drehend auf die Welle an der Vorderseite des Druckerhauptgehäuses zu montieren.
Prüfen Sie, ob sich diese Rollen nicht entlang der jeweiligen Welle bewegen.

[Hinweis zur Montage der Verzögerungsrollen-Baugruppe]

Setzen Sie die Verzögerungsfeder auf den Nocken an der Rückseite der Verzögerungsrollen-Baugruppe und drücken Sie die einzelnen Lagerteile der Verzögerungsrollen-Baugruppe schräg nach unten auf die entsprechende Welle.
Prüfen Sie, ob sich die Verzögerungsrollen-Baugruppe reibungslos um die Welle bewegen lässt und die Verzögerungsrolle drehbar ist. Schließen Sie anschließend die Verzögerungsabdeckung.

Hinweis!

Die Beschreibungen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.
Bei der Erstellung des Dokuments wurde darauf geachtet, dass die darin enthaltenen Informationen korrekt sind. Es können jedoch Fehler in das Dokument geraten sein. Oki Data übernimmt keine Verantwortung für Schäden, die aus Reparaturen, Einstellungen oder Modifikationen an den Druckern resultieren oder als solche beansprucht werden, die von Benutzern unter Verwendung dieses Handbuchs vorgenommen wurden.
Die für die Drucker verwendeten Teile sind empfindlich und können bei unsachgemäßer Handhabung beschädigt werden. Es wird dringend empfohlen, die Produkte von bei Oki Data registrierten Wartungstechnikern warten zu lassen.
Die Wartungstechniker sollten sich vor Beginn der Wartung statisch entladen.
