ABB PSE Series, PSE18, PSE370, PSE105, PSE142 Handbuch

Mechanische Installation

Gefährliche Spannung! Beachten Sie die Installationsanweisungen. Trennen und sichern Sie die Stromversorgung, bevor Sie an diesem Gerät arbeiten.
Achtung! Installation nur durch Personen mit elektrotechnischer Fachkenntnis.

Montage

Die PSE Sanftstarter sind in drei verschiedenen Baugrößen erhältlich, die für die Montage mit M6-Schrauben oder Schrauben gleichwertiger Abmessungen und Festigkeit ausgelegt sind. Überprüfen Sie den Bohrlan auf der Oberseite des Kartons.

Mechanische Installation

1. Befolgen Sie die Bohranweisungen, die auf dem oberen Teil des Versandkartons zu finden sind.
2. Stellen Sie sicher, dass genügend Platz gemäß unserer Tabelle unten vorhanden ist.
3. Installieren Sie das Produkt sicher an seinem Platz (möglicherweise sind zwei Personen erforderlich).
4. Stellen Sie sicher, dass das Produkt in der richtigen Ausrichtung gemäß der Abbildung unten montiert wird.

Überprüfen Sie, ob der Abstand zur Wand und zur Vorderseite sowie der Montagewinkel die Anforderungen erfüllen.

In Anwendungen, in denen der Sanftstarter in einem Gehäuse installiert wird, stellen Sie sicher, dass die Gehäusegröße nicht kleiner als das empfohlene Minimum ist. Wählen Sie die Größe aus der entsprechenden Tabelle für IEC oder UL.

Sorgen Sie für einen freien Luftstrom durch das Produkt.
Sachschadenrisiko. Stellen Sie sicher, dass keine Flüssigkeiten, Staub oder leitende Teile in den Sanftstarter gelangen. Die Verwendung eines zu kleinen Gehäuses und/oder die Nichteinhaltung der Anweisungen auf andere Weise kann zu einer Überhitzung des PSE Sanftstarters und zu Betriebsstörungen führen.

Elektrische Installation

1. Schließen Sie die Steuerspannung an den Klemmen 1 und 2 an.

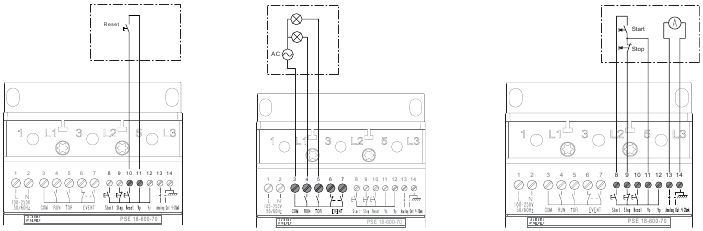

2. Schließen Sie den Start-/Stopp-Kreis und andere E/As an.
3. Schließen Sie das Netz an L1/L2/L3 und den Motor an T1/T2/T3 an.

Gefährliche Spannung. Kann Tod oder schwere Verletzungen verursachen. Schalten Sie die gesamte Stromversorgung dieses Geräts ab und sichern Sie sie, bevor Sie mit Arbeiten an diesem Gerät beginnen.
Um einen unbeabsichtigten direkten Start zu verhindern, ist es wichtig, zuerst die Steuerspannung einzuschalten. Dadurch werden die Bypass-Relais vor dem Einschalten des Netzes mit Energie versorgt, um sicherzustellen, dass die Relais im offenen Zustand sind.

Der Anschluss von Sanftstartern PSE18...PSE370 Inside Delta führt zu Schäden am Gerät und birgt das Risiko von Tod oder schweren Verletzungen.

Grundeinstellung

Grundeinstellungen

1. Stellen Sie Ie auf den Nennstrom des Motors ein (dies ist die wichtigste Einstellung)
2. Grundparameter
   1. Anfangsspannung (erhöhen, wenn der Motor blockiert oder einen harten Start hat, Standard ist 30%)
   2. Startrampenzeit (Spannungsrampe bei Bedarf anpassen, Standard ist 10 Sek.)
   3. Strombegrenzung (spezifisch einstellbar, Standard ist 4xIe)
   4. Stopp-Parameter bei Bedarf einstellen (meist für Pumpen verwendet, Standard ist Auslauf ohne Bremsung)

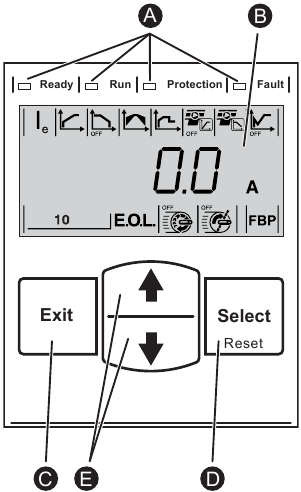

1. LED-Statusanzeigen
2. LCD-Anzeige mit Hintergrundbeleuchtung
3. Exit-Taste zum Abbrechen von Parameterbearbeitungen und zum Verlassen einer Menüebene.
4. Select-/Reset-Taste zum Ändern und Speichern von Parameterwerten, zum Aufrufen einer Menüebene und zum Zurücksetzen von Auslöseereignissen.
5. Select-/Reset-Taste zum Ändern und Speichern von Parameterwerten, zum Aufrufen einer Menüebene und zum Zurücksetzen von Auslöseereignissen.

Durch gleichzeitiges Drücken beider Navigationstasten für mindestens vier Sekunden werden alle Parametereinstellungen vor unbeabsichtigten Änderungen geschützt.
Wiederholen Sie diesen Vorgang für zwei Sekunden, um die LCD-Anzeige zu entsperren und Änderungen an den Parametereinstellungen zuzulassen.
