ANCEL LD700 - Multi-System-Scanner-Handbuch

Bedienungsanleitung

• Zündung einschalten
• Den 16-poligen Diagnoseanschluss (DLC) des Fahrzeugs finden

Produktbeschreibungen

ANCEL LD700 ist ein professionelles Diagnosewerkzeug für Land Rover und Jaguar. Es ist bequem zu transportieren, anzuschließen und zu verwenden, bietet eine Ein-Knopf-Bedienung und unterstützt Fahrzeugsysteme wie: Motor, Bremse, Airbag, Automatikgetriebe, Instrumentierung und andere Steuerungssysteme.

Es unterstützt folgende Fahrzeuge:
Land Rover: Range Rover, Range Rover Velar, Range Rover Sport, Evoque, Evoque II, Freelander, Discovery, Discovery Sport, Defender,
Jaguar: XJS, XF, XK, F-Type, S-Type, XE, F-Pace, I-Pace

Produktspezifikationen

• 2,8-Zoll-LCD, 320 x 240 Pixel Farbbildschirm.
• Betriebsspannung: 8V-18V.
• Betriebstemperatur: 0°C-60°C(32-140°F).
• Lagertemperatur: -20°C-70°C(4-158°F).

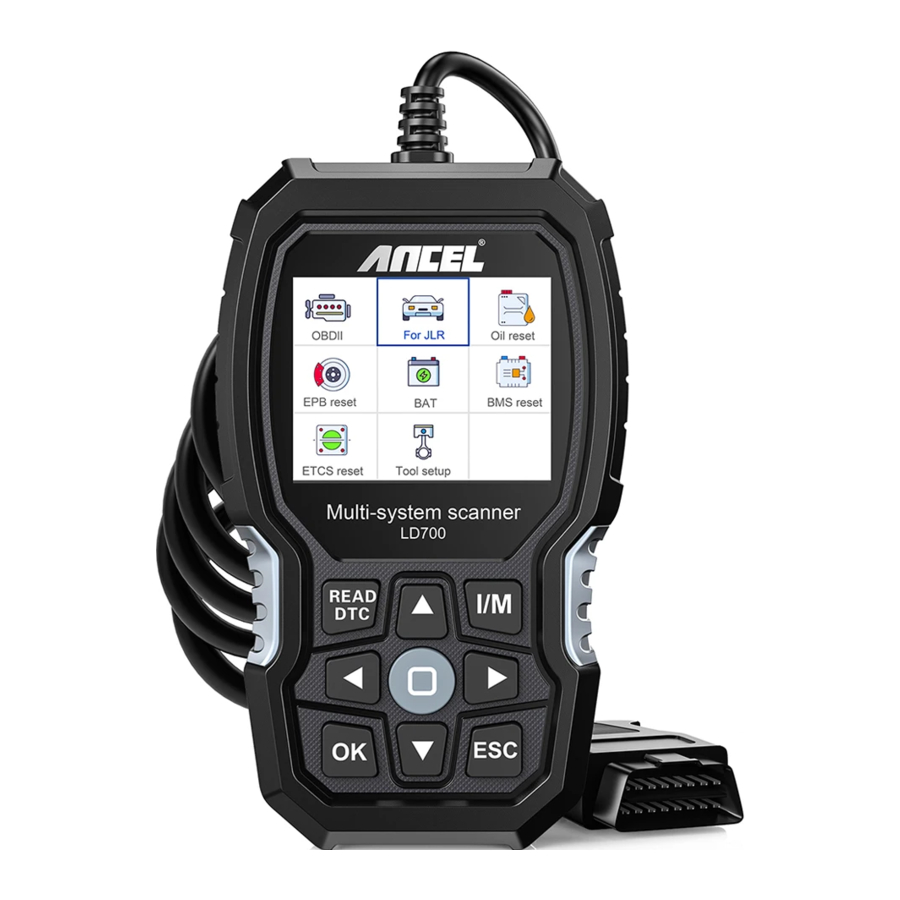

Aussehen und Tastenbeschreibung

1. LCD-DISPLAY – Zeigt Testergebnisse an. Display mit Hintergrundbeleuchtung, 320 x 240 Pixel
2. [OK] (OK) TASTE – Bestätigt eine Auswahl (oder Aktion) aus einem Menü.
3. [ESC] (ESC) TASTE – Bricht eine Auswahl (oder Aktion) aus einem Menü ab oder kehrt zum Menü zurück.
4. [LEFT] (LINKS) Scrolltaste – Bewegt sich im Menümodus nach links durch Menü- und Untermenüpunkte; beim Scrollen in einer Datenschnittstelle kann die linke Taste verwendet werden, um zum letzten Bildschirm zu gelangen.
5. [RIGHT] (RECHTS) Scrolltaste – Bewegt sich im Menümodus nach rechts durch Menü- und Untermenüpunkte; beim Scrollen in einer Datenschnittstelle kann die rechte Taste verwendet werden, um zum nächsten Bildschirm zu gelangen.
6. [UP] (HOCH) Scrolltaste – Bewegt sich im Menümodus nach oben durch Menü- und Untermenüpunkte. Beim Abrufen von Daten über mehrere Bildschirme hinweg durch Bewegen des Bildschirms nach oben zum vorherigen Bildschirm für weitere Daten.
7. [DOWN] (RUNTER) Scrolltaste – Bewegt sich im Menümodus nach unten durch Menü- und Untermenüpunkte. Beim Abrufen von Daten über mehrere Bildschirme hinweg durch Bewegen des Bildschirms nach unten zum nächsten Bildschirm für weitere Daten.
8. OBD-16PIN-ANSCHLUSS – Verbindet das Scan-Tool mit dem Data Link Connector (DLC) des Fahrzeugs.
9. [I/M] (I/M) TASTE – Schnelle Abfrage der Emissionsbereitschaft und des Fahrzyklus.


Anmerkungen:
MIL Gelb – Dashboard-MIL EIN
MIL Grau – Dashboard-MIL AUS
-nicht unterstützt
-abgeschlossen
-nicht abgeschlossen

10. [READ DTC] (FEHLERCODES LESEN) TASTE – Schnelles Auslesen des Fehlercodes des Fahrzeugs.

Diagnose

Job-Menü

Für JLR Systemscan

Wählen Sie [For JLR] (Für JLR) und wählen Sie [Automatically Search] (Automatisch suchen). Es wird wie oben angezeigt:

System Scan (Systemscan) -- Scannt automatisch das Fahrzeugsystem, das fehlerhafte System wird in roter Schrift angezeigt.

*Hinweis: Unterschiedliche Fahrzeuge haben unterschiedliche Diagnosemenüs.

Fehlercodes lesen

Wählen Sie [Powertrain Control Module] (Antriebsstrang-Steuergerät) und wählen Sie [Read Fault Codes] (Fehlercodes lesen). Es wird wie oben angezeigt:

Fehlercodes löschen

Wählen Sie [Erase Fault Codes] (Fehlercodes löschen). Es wird wie oben angezeigt:

Datenstrom lesen

Wählen Sie [Read Datastream] (Datenstrom lesen) und wählen Sie [View All Items] (Alle Elemente anzeigen). Es wird wie folgt angezeigt:

Wählen Sie [Read Datastream] (Datenstrom lesen) und wählen Sie [Select Items] (Elemente auswählen). Es wird wie oben angezeigt:

Drücken Sie die [LEFT] (LINKS)- und [RIGHT] (RECHTS)-Tasten zum Scrollen, drücken Sie die [UP] (HOCH)- und [DOWN] (RUNTER)-Tasten, um der Reihe nach auszuwählen.
Drücken Sie die [OK] (OK)-Taste, um den Datenstrom auszuwählen.
Drücken Sie die [ESC] (ESC)-Taste, um den Datenstrom zu lesen.

Für JLR Manuelle Auswahl

Die manuelle Auswahl dient dazu, alle Systeme anzuzeigen und eines der Systeme zur Diagnose auszuwählen. Wählen Sie [Manual Select] (Manuelle Auswahl). Es wird wie folgt angezeigt:

Die Bedienschritte sind dieselben wie im Menü Systemscan.

Für JLR Spezialfunktionen

Zurücksetzen

Wählen Sie [Special Functions] (Spezialfunktionen) und wählen Sie [Reset] (Zurücksetzen). Es wird wie oben angezeigt:
Befolgen Sie die Anweisungen. Da es viele Schritte gibt, zeigen wir nur einige der Bilder.

Hinweis: Unterschiedliche Fahrzeuge haben unterschiedliche Diagnosemenüs.

Elektronische Parkbremse

Wählen Sie [Special Functions] (Spezialfunktionen) und wählen Sie [Electronic Parking Brake] (Elektronische Parkbremse). Es wird wie folgt angezeigt:
Befolgen Sie die Anweisungen. Da es viele Schritte gibt, haben wir nur einen Teil der Bedienung gezeigt.

Drossel-/Leerlaufdrehzahl

Wählen Sie [Special Functions] (Spezialfunktionen) und wählen Sie [Throttle/ldle Speed] (Drossel-/Leerlaufdrehzahl). Es wird wie folgt angezeigt:
Befolgen Sie die Anweisungen. Da es viele Schritte gibt, haben wir nur einen Teil der Bedienung gezeigt.

Reifendrucküberwachungssystem

Wählen Sie [Special Functions] (Spezialfunktionen) und wählen Sie [Tire Pressure Monitoring System] (Reifendrucküberwachungssystem). Es wird wie oben angezeigt:
Nicht alle Spezialfunktionen werden unterstützt, und einige werden nicht unterstützt.

Batterie

OBDII-System

Codes lesen

Wählen Sie [OBDII] (OBDII) und wählen Sie [Read Codes] (Codes lesen). Es wird wie oben angezeigt:

Codes löschen

Wählen Sie [OBDII] (OBDII) und wählen Sie [Erase Codes] (Codes löschen). Es wird wie oben angezeigt:

Es erscheint eine Warnmeldung, die Sie um Bestätigung bittet.

Drücken Sie die [OK] (OK)-Taste zur Bestätigung.

I/M-Bereitschaft

Wählen Sie [OBDII] (OBDII) und wählen Sie [I/M Readiness] (I/M-Bereitschaft). Es wird wie folgt angezeigt:

Datenstrom

Wählen Sie [OBDII] (OBDII) und wählen Sie [Data Stream] (Datenstrom). Es wird wie oben angezeigt:

EVAP-Systemtest

Wählen Sie [OBDII] (OBDII) und wählen Sie [EVAP System Test] (EVAP-Systemtest). Es wird wie oben angezeigt:

Fahrzeuginformationen

Wählen Sie [OBDII] (OBDII) und wählen Sie [Vehicle Information] (Fahrzeuginformationen). Es wird wie folgt angezeigt:

BAT-Prüfung

Diese Funktion ermöglicht es Ihnen, die Batteriespannung in Echtzeit auszulesen. Wählen Sie im Hauptmenü mit den LINKS/RECHTS-Tasten das Menü BAT und drücken Sie die OK-Taste. Der Bildschirm zeigt die oben gezeigte Benutzeroberfläche an:

Bitte schalten Sie den Motor aus.

Wenn Sie [OK] drücken und die Erkennung starten, wird die Benutzeroberfläche angezeigt:

Werkzeugeinstellungen

Sprache

Wählen Sie [Language (Sprache)] und es wird wie oben angezeigt:
Unterstützt nur die mehrsprachige "menu interface" (Menüoberfläche).

Signalton

Wählen Sie [Beeper (Signalton)] und es wird wie oben angezeigt:

Anweisungen (Anzeige beim Start)

Wählen Sie [Instructions (Display at start up ) (Anweisungen (Anzeige beim Start))] und das Obige wird angezeigt:

Maßeinheit

Wählen Sie [Unit of measure (Maßeinheit)] und es wird wie oben angezeigt:

Design

Wählen Sie [Skin Style (Design)] und es wird wie oben angezeigt:

Feedback zum Testergebnis

1. Wenn das Gerät während der Nutzung einen Verbindungsfehler mit dem Fahrzeug oder ein anderes Problem anzeigt, nutzen Sie bitte die Feedback-Funktion. Wählen Sie [Feedback the test result (Feedback zum Testergebnis)] und es wird wie folgt angezeigt:


Zum Beispiel: Batteriewechsel registrieren, geben Sie [Register battery change (Batteriewechsel registrieren)] ein und führen Sie die Batteriewechselregistrierung erneut aus (Dieser Schritt ist sehr wichtig).
Hinweis: Lassen Sie das Gerät während der oben genannten Schritte mit dem Fahrzeug verbunden.

2. Nachdem Sie den Batteriewechsel registriert haben, trennen Sie das Gerät vom Fahrzeug.
3. Übertragen Sie die Daten auf Ihren Computer und erstellen Sie eine Feedback-Datei. (Sie müssen die Update-Datei von der ANCEL-Website auf Ihren Computer herunterladen).

Das Gerät ist über ein USB-Kabel mit dem Computer verbunden.

Wählen Sie die Datei "Update" (Update) und es wird wie oben angezeigt:

Klicken Sie auf "Feedback" (Feedback) und es wird wie oben angezeigt:

Geräteinformationen

Wählen Sie [Device Information (Geräteinformationen)] und es wird wie oben angezeigt:

Update

1. Laden Sie die Update-Software herunter und entpacken Sie die Datei.
2. Verbinden Sie das Gerät über ein USB-Kabel mit dem Computer.
3. Die Update-Software wird nur von Windows 7/8/10 unterstützt. Unter Windows 7 müssen Sie den Treiber installieren, unter Windows 8/10 können Sie die Update-Software direkt ausführen.

Hinweis:
Windows XP und Apple-Computer unterstützen keine Updates. Wenn Sie die Upgrade-Schritte in der Anleitung nicht verstehen, wenden Sie sich bitte an den ANCEL-Kundendienst.

Sicherheitshinweise und Warnungen

Um Verletzungen oder Schäden am Fahrzeug und/oder am Diagnosegerät zu vermeiden, lesen Sie zuerst dieses Handbuch und beachten Sie die folgenden Sicherheitshinweise, wenn Sie an einem Fahrzeug arbeiten:

• Schalten Sie zuerst die Zündung aus. Schließen Sie den 16-poligen Stecker an und schalten Sie dann die Zündung ein.
• Führen Sie Fahrzeugtests immer in einer sicheren Umgebung durch.
• Versuchen Sie nicht, das Gerät während der Fahrt zu bedienen oder zu beobachten.
• Das Bedienen oder Beobachten des Geräts lenkt den Fahrer ab und kann zu einem tödlichen Unfall führen. Tragen Sie eine Schutzbrille, die den Standards von ANSI entspricht.
• Halten Sie Kleidung, Haare, Hände, Werkzeuge, Prüfgeräte usw. von allen beweglichen oder heißen Motorteilen fern. Betreiben Sie das Fahrzeug in einem gut belüfteten Bereich: Abgase sind giftig.
• Legen Sie Unterlegkeile vor die Antriebsräder und lassen Sie das Fahrzeug während der Durchführung von Tests niemals unbeaufsichtigt.
• Seien Sie äußerst vorsichtig, wenn Sie in der Nähe der Zündspule, des Verteilerdeckels, der Zündkabel und der Zündkerzen arbeiten. Diese Komponenten erzeugen gefährliche Spannungen, wenn der Motor läuft.
• Halten Sie einen Feuerlöscher bereit, der für Benzin-, Chemie- und Elektobrände geeignet ist.
• Halten Sie das Diagnosegerät trocken, sauber und frei von Öl/Wasser oder Fett.
  Verwenden Sie bei Bedarf ein mildes Reinigungsmittel auf einem sauberen Tuch, um die Außenseite des Diagnosegeräts zu reinigen.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

ANCEL LD700 - Multi-System-Scanner-Handbuch herunterladen
