ANCEL VD500 - Diagnosewerkzeug

Inhalt

1 ÜBER VD500
2 BEDIENUNGSANLEITUNG
- 2.1 VD500 anschließen
- 2.2 VD500 Funktionen
3 SICHERHEITSVORKEHRUNGEN
4 Referenzen
5 Anleitung herunterladen
6 In anderen Sprachen

ÜBER VD500

Funktionen

Der VD500 verfügt über leistungsstarke Funktionen, die hauptsächlich die folgenden zwei umfassen.

VIA.
Unterstützt alle VIA. Es entspricht allen Funktionen des VIA 1551/1552.
CAN OBD II.
Es funktioniert bei den meisten ab 1996 und neueren Pkw und leichten Nutzfahrzeugen, die OBD II-konform sind (einschließlich der Protokolle VPW, PWM, ISO, KWP 2000 und CAN).

Fehlercodes lesen
VIN-Codes

Codes löschen

Spezifikationen

Display: Hinterleuchtetes 128 x 64 Pixel Display mit Kontrasteinstellung
Betriebstemperatur: 0 bis 60ºC (32 bis 140 Fº)
Lagertemperatur: -20 bis 70ºC (-4 bis 158 Fº)
Externe Stromversorgung: 8.0 bis 18.0 V Stromversorgung über die Fahrzeugbatterie
Abmessungen: 125 x 70 x 22mm

Lieferumfang

Hauptgerät des Scan-Tools
Benutzerhandbuch
USB-Update-Kabel

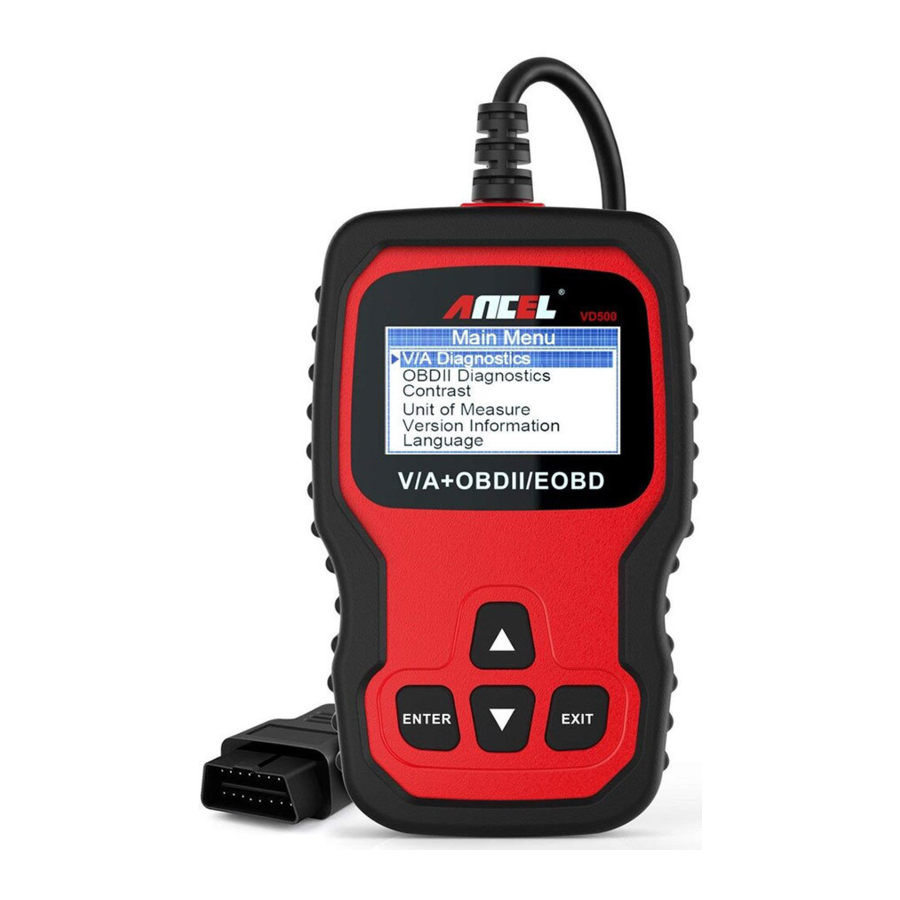

Werkzeugbeschreibung

LCD-ANZEIGE — Zeigt Testergebnisse an. Hinterleuchtetes 128 x 64 Pixel Display mit Kontrasteinstellung.
ENTER-TASTE — Bestätigt eine Auswahl (oder Aktion) aus einem Menü.
EXIT-TASTE — Bricht eine Auswahl (oder Aktion) aus einem Menü ab oder kehrt zum Menü zurück. Sie wird auch verwendet, um den DTC-Suchbildschirm zu verlassen.
AUFWÄRTS-SCROLL-TASTE — Bewegt sich im Menümodus durch Menü- und Untermenüpunkte nach oben. Wenn mehr als ein Bildschirm Daten abgerufen wird, bewegt sich der Cursor vom aktuellen Bildschirm zu den vorherigen Bildschirmen für zusätzliche Daten.
ABWÄRTS-SCROLL-TASTE - Bewegt sich im Menümodus durch Menü- und Untermenüpunkte nach unten. Wenn mehr als ein Bildschirm Daten abgerufen wird, bewegt sich der Cursor vom aktuellen Bildschirm zu den nächsten Bildschirmen für zusätzliche Daten.
OBD II-ANSCHLUSS — Verbindet das Scan-Tool mit dem Data Link Connector (DLC) des Fahrzeugs.

BEDIENUNGSANLEITUNG

VD500 anschließen

Schalten Sie die Zündung ein.
Suchen Sie den 16-poligen Data Link Connector (DLC) des Fahrzeugs.
Hauptmenüfunktionen
V/ A Diagnosis (V/ A Diagnose)
OBD II Diagnosis (OBD II Diagnose)
Contrast (Kontrast)
Unit Of Measure (Maßeinheit)
Version Information (Versionsinformation)
Language (Sprache)

VD500 Funktionen

VIA Wählen Sie VIA und es wird wie folgt angezeigt. Wählen Sie [VIA Diagnosis] (VIA Diagnose) und drücken Sie dann die [ENTER]-Taste. Der Bildschirm zeigt Ihnen die Version des Tools wie folgt an.

Das folgende Motorensystem als Beispiel
Wählen Sie [01- Engine] (01 - Motor), drücken Sie die [ENTER]-Taste, um die Motordiagnoseschnittstelle aufzurufen

ECU-Informationen lesen
Wählen Sie [01 -Control Unit Info] (01 - Steuergeräteinformationen) und drücken Sie dann die [ENTER]-Taste. Der Bildschirm zeigt Ihnen die Version des Tools wie folgt an.

Fehlercodes
Wählen Sie [02-Read Fault Codes] (02 - Fehlercodes lesen) und drücken Sie dann die [ENTER]-Taste. Der Bildschirm zeigt die Fehlercodes an. Bewegen Sie die Auf- oder Ab-Taste, um jeden Fehlercode wie folgt zu überprüfen.

Codes löschen
Wählen Sie [05-Clear Codes] (05 - Codes löschen). Der Bildschirm zeigt Ihnen die Version des Tools wie folgt an.

Öl-Reset
Wählen Sie [ Oil reset] (Öl-Reset) und drücken Sie dann die [ENTER]-Taste. Der Bildschirm zeigt Ihnen die Version des Tools wie folgt an.

TP Positionsprüfung
Wählen Sie [ TP Position check ] (TP Positionsprüfung) und drücken Sie dann die [ENTER]-Taste. Der Bildschirm zeigt Ihnen die Version des Tools wie folgt an.

EPB Bremsbeläge ersetzen
Wählen Sie [ EPB ReplaceBrakepads ] (EPB Bremsbeläge ersetzen) und drücken Sie dann die [ENTER]-Taste.
Der Bildschirm zeigt Ihnen die Version des Tools wie folgt an.

OBD II
Wählen Sie [OBD II] (OBD II) und drücken Sie dann die [enter]-Taste. Der Bildschirm zeigt das Systemauswahlmenü wie folgt an:

Fehlercodes lesen
Die Fehlercode-Funktion liest DTCs aus den Computermodulen des Fahrzeugs. Es gibt zwei Arten von Codes: Malfunction Indicator Lamp (MlL) (Fehleranzeigeleuchte)
Codes und ausstehende Codes. MIL Codes: Diese Codes veranlassen den Computer, die MIL zu beleuchten, wenn ein emissionsbezogener oder fahrbezogener Fehler auftritt. Die MIL ist auch bekannt als "service Engine Soon" (Motorwartung bald) oder "Check Engine Lamp" (Motorprüfleuchte). MIL-Codes bleiben im Speicher des Fahrzeugs, bis der Fehler behoben ist.
Wählen Sie Trouble codes (Fehlercodes) und drücken Sie ENTER. Der VD500 ruft die in den Computermodulen des Fahrzeugs gespeicherten DTCs ab. Wenn Fehlercodes vorhanden sind, wird die Anzahl der Fehler angezeigt.

Drücken Sie [ENTER], um Fehlercodes anzuzeigen.
Wenn mehr als zwei Fehlercodes vorhanden sind, können Sie die Auf- oder Ab-Tasten drücken oder einen auswählen und lesen.

Codes löschen
Wählen Sie Erase Codes (Codes löschen) und drücken Sie die [ENTER]-Taste.

VIN-Codes lesen
Wählen Sie VIN Codes (VIN-Codes) und drücken Sie die [ENTER]-Taste.

Systemprotokoll
Wählen Sie [System protocol] (Systemprotokoll) und es wird wie folgt angezeigt:

Kontrast
Wählen Sie [Contrast] (Kontrast) und es wird wie folgt angezeigt:
Maßeinheit
Wählen Sie [Unit Of Measure] (Maßeinheit) und es wird wie folgt angezeigt:

Versionsinformation
Wählen Sie [Version Information ] (Versionsinformation) und es wird wie folgt angezeigt:
Sprache
Wählen Sie [Language ] (Sprache) und es wird wie folgt angezeigt:

Serviceverfahren
Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren örtlichen Händler, Distributor oder besuchen Sie unsere Website unter www.anceldirect.com
Sollte es notwendig werden, das Scan-Tool zur Reparatur zurückzusenden, wenden Sie sich für weitere Informationen an Ihren örtlichen Distributor.

SICHERHEITSVORKEHRUNGEN

Um Verletzungen und Schäden am Gerät oder Ihrem Auto zu vermeiden, lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den VD500 verwenden.
Der in diesem Handbuch beschriebene allgemeine Testprozess wurde von erfahrenen Technikern entwickelt. Bei den meisten Vorgängen sind Sicherheitsvorkehrungen erforderlich, um Verletzungen und Schäden am Gerät oder Ihrem Auto zu vermeiden. Bevor Sie dieses Gerät verwenden, lesen Sie bitte den Wartungscode des Fahrzeugs und befolgen Sie die Sicherheitsvorkehrungen. Beachten Sie die folgenden allgemeinen Sicherheitsvorkehrungen.

Beim Betrieb des Motors entstehen CO und andere giftige Gase. Um solche Verletzungen zu vermeiden, führen Sie Reparaturen am Fahrzeug bitte an einem gut belüfteten Ort durch.
Wenn ein Motor läuft, drehen sich viele Teile (wie der Kühlerlüfter, Riemenscheiben, Keilriemen usw.) mit hoher Geschwindigkeit. Um schwere Verletzungen zu vermeiden, achten Sie immer auf bewegliche Teile. Halten Sie einen sicheren Abstand zu diesen Teilen sowie zu anderen potenziell beweglichen Objekten.
Motorteile werden sehr heiß, wenn der Motor läuft. Um schwere Verbrennungen zu vermeiden, vermeiden Sie den Kontakt mit heißen Motorteilen.
Das Anschließen oder Trennen von Testgeräten bei eingeschalteter Zündung kann das Testgerät und die elektronischen Komponenten des Fahrzeugs beschädigen. Schalten Sie die Zündung aus, bevor Sie den VD500 an den Data Link Connector (DLC) des Fahrzeugs anschließen oder von diesem trennen.
Kraftstoff- und Batteriedämpfe sind leicht entflammbar. Um eine Explosion zu verhindern, halten Sie alle Funken, erhitzten Gegenstände und offene Flammen von der Batterie und den Kraftstoff-/Kraftstoffdämpfen fern. Rauchen Sie während des Tests nicht in der Nähe des Fahrzeugs.

Referenzen

Offizielle ANCEL Website: Anceltech.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

ANCEL VD500 - Diagnosewerkzeug herunterladen
