Ancel BM700 Bedienungsanleitung
Unterstützung für fahrzeuge der marken bmw, mini und rolls-royce.
Verwandte Anleitungen für Ancel BM700
Inhaltszusammenfassung für Ancel BM700

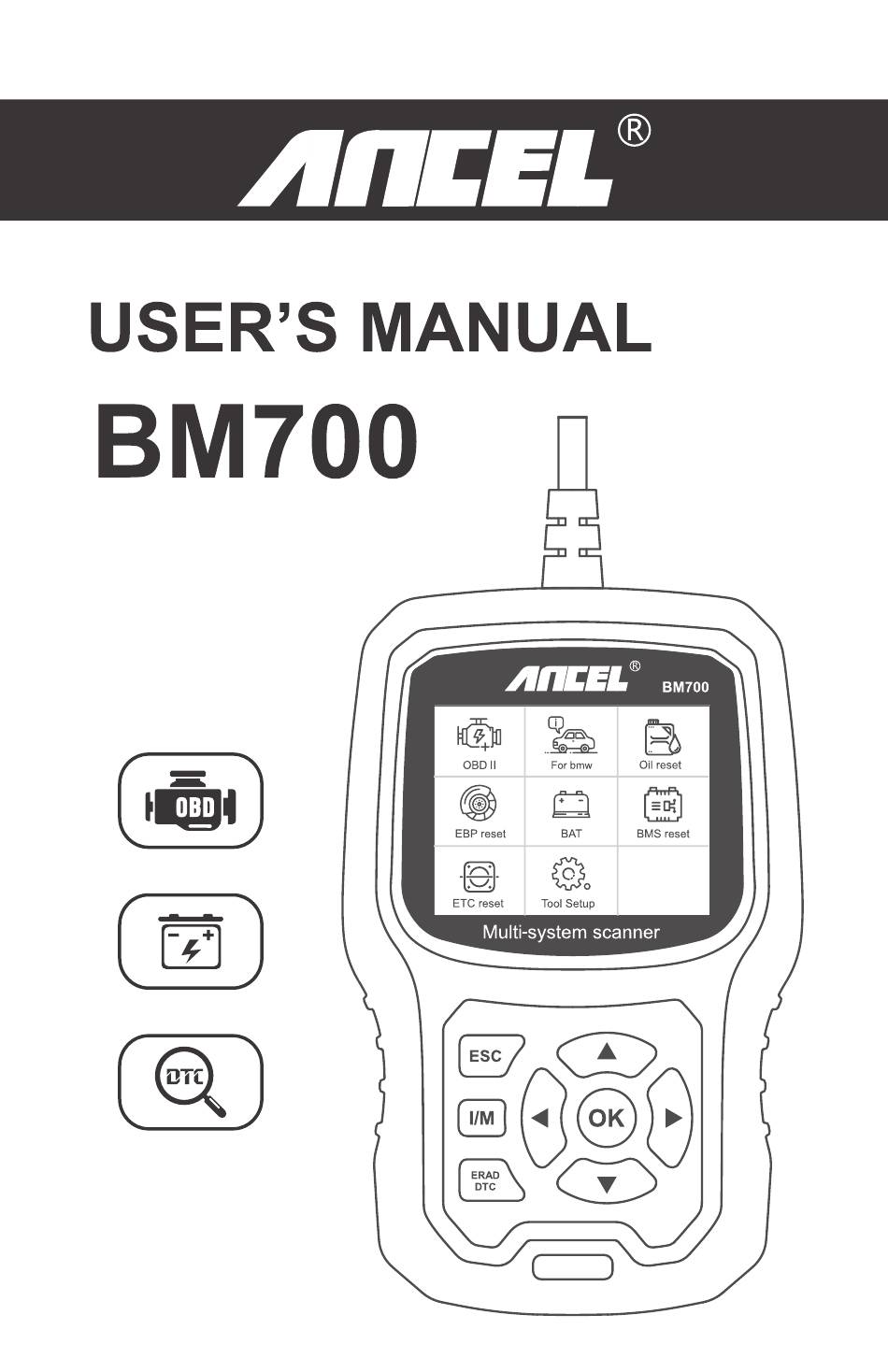

- Seite 1 USER'S MANUAL BM700 BM700 Oil reset BMS reset reset reset Tool setup Multi-system scanner...
-
Seite 2: Sicherheitshinweise
Außenseite des Abtastwerkzeugs zu reinigen ÜBER BM700 1. Deckung I) BM700-Unterstützung für Fahrzeuge der Marken BMW, Mini und Rolls-Royce. Es funktioniert auf allen Systemen wie Motor, Getriebe, ABS und Airbag usw. 2) Unterstützt OBDII / EOBD-Betriebsarten 2. Produktspezifikation •... -
Seite 3: Lcd-Anzeige
3. Darstellung und Tastenbeschreibung BM700 Oil reset reset BMS reset reset Tool Setup Multi-system scanner 1. LCD-ANZEIGE - Zeigt Testergebnisse an. Hintergrundbe- leuchtetes Display mit 320 x 240 Pixel 2. [0K] -TASTE - Bestätigt eine Auswahl (Oder Aktion) aus einem Menü. -
Seite 4: Obd-16Pln-Anschluss
4. [LEFT] SCROLL-TASTE - 1mMenümodus durch das Menü und Untermenü nach links bewegen, beim Rollen in einer Datenschnittstelle mit der linken Taste letzten Bildschirm bewegen 5. [RECHTS] -SCROLLTASTE - Bewegen Sie sich im Menümo- dus durch das Menü und den Untermenüpunkt nach rechts. -
Seite 5: Wählen Sie [Für Bmw] Und Dann [Für Bmw Series Diagnose]
1. Connect BM700 1.1 Turn the ignition 1.2 Locate the vehicle's 16•pin Data Link Connector (DLC). 2. BM700 Funktionen Für Wählen Sie [Für BMW] und dann [Für BMW Series Diagnose] Auf dem Bildschirm werden alle Fahrzeugserien angezeigt. Wie folgt: Auswahl Brand Letzte Tesverknüpfung... -
Seite 6: Grundfunktionen
2.2 Grundfunktionen Wählen Sie [Grundfunktionen] und es Wird wie folgt angezeigt: Wählen Funktion Grundfunktionen Spezialfunktionen Löschen Sie alle Systemfehlerc Der System-Scan dient zum Scannen aller Fahrzeugsysteme. Manuelle Auswahl dient zum Anzeigen aller möglichen Systeme. Wählen Sie eines der zu diagnostizierenden Systeme Wählen Sie [Manuelle Auswahl] und es Wird wie folgt angezeigt: Wählen Sie System aus Diagnose... -
Seite 7: Fehlercodes
2.2.1 Versions informationen Wählen Sie [Versionsinformationen] und es Wird wie folgt angezeigt: Wählen Funktion Versionsinformation erslonsinformation Fehlercodes lesen Diagnoseindex: OF17BO Fehlercodes löschen Lesen Sie den Datenfluss 2.2.2 Fehlercodes lesen Wählen Sie [Fehlercodes lesen]. Drücken Sie die Hoch- Oder Runter-Taste, um jeden Fehlercode wie folgt zu überprüfen: Wählen Funktion Fehlercodes... - Seite 8 Sie müssen erneut [0K] drücken, um die Fehlercodes zu löschen. Oder Sie können die [ESC] -Taste drücken, um das Löschen von Fehlercodes wie folgt abzubrechen. Informationen Fehlercodes löschen hatteErfolg Bitte warten 10 Sekunden Schalten Sie die Zündung aus und wieder ein.
-
Seite 9: Wählen Sie [Sonderfunktionen]
Drücken Sie die Tasten [LINKS] und [RECHTS], um zu blättern Drücken Sie die Tasten [UP] und [DOWN], um eine nach der anderen auszuwählen Drücken Sie die Taste [0K], um den Datenstrom auszuwählen Drücken Sie die [ESC] -Taste, um den Datenstrom zu lessen 2.3 Sonder funktionen... -
Seite 10: Wählen Sie [Ecm Engine Control Module] Und Es Wird Wie Folgt Angezeigt
Folgeservice, Status des Serviceintervalls anzeigen. [CBS-Korrektur]: Motoröl, Zündkerzen, Vorderradbremsen, Hinterradbremsen, Kühlmittel, Dieselpartikelfilter, Bremsflüs- sigkeit, Mikrofilter, Fahrzeugprüfung, Abgasuntersuchung, Fahrzeugprüfung. 2.3.2 ECM•Motorsteuergerät Wählen Sie [ECM Engine Control Module] und es Wird wie folgt angezeigt: Sonder Funktionen Spezialfunktionen CBS Function(Service Function) Luftmassenmesser Reset Control Unit Elektrische Kraftstoffpumpe... -
Seite 11: Wählen Sie [Elektronische Parkbremse Epb] Und Es Wird Wie Folgt Angezeigt
Spezialfunktionen Spezialfunktionen 1m nächsten Auswahl Testschritt Wird (1). Kilometerstand Batteriewechsel in die Ietzten DME/DDE eingetragenl vorletzten Motor muss nicht Batterieaustausches laufen KI. 15 ein anzeigen Schritt 2: Wählen mit der Aufwärts- Oder Abwärtstaste Option (I) und drücken Sie die Taste [0K], um das folgende Menü... - Seite 12 2.3.5 Lenkwinkelsensor Wählen Sie [Lenkwinkelsensor] und es Wird wie folgt angezeigt: Sonder Funktionen Information CBS Function(Service Function) Setzen Sie die Vorderräder Reset Control Unit genau in Geradeausstellung. ECM Motorsteuerungsmodul Lenkrad muss horizonta Elektrische Kraftstoffpumpe ausgerichtet werden (Sicht- Batterie Management Schätzung ausreichend) Electronische Parkbremse Voraussetzung für die...
-
Seite 13: Dtcs Und Ihre Definitionen Auf Dem Bildschirm Anzeigen
Informationen Fehlercodes löschen hatte Erfolg Bitte warten 10 Sekunden Schalten Sin die Zündung aus und wieder ein Lesen Sie, um die Fehlercodeszu Überprüfen. Hinweis: Für nach 2003. 3. OBDll-System Codes lesen 1) Wählen Sie mit den Navigationstasten AUF / AB die Option Codes lesen aus dem Diagnosemenü... - Seite 14 3.2 Codes löschen Wählen Sie mit den Navigationstasten AUF / AB die Option Codes löschen aus dem Diagnosemenü aus und drücken Sie [0K]. Diagnostic Menu Read Codes Erase Codes 11M Readiness Data Stream Evap System Test Vehicle Information 2) Eine Warnmeldung fordert Sie zur Bestätigung auf. Erase Codes Clear/Reset...
-
Seite 15: Dichtheitsprüfung
3.3 1/M-Bereitschaft Verwenden Sie die Navigationstasten AUF / AB, um I / M-Bere itschaft aus dem Diagnosemenü auszuwählen, und drücken Sie [0K] Diagnostic Menu I/M Readiness Read Codes s Were Cleare Ince Erase Codes This Drive Cycle 11M Readiness Data Stream Evap System Test Vehicle... -
Seite 16: Wählen Sie Die Maßeinheit Und Sie Wird Wie Folgt Angezeigt
3.6 Fahrzeuginformationen Verwenden Sie die Navigationstasten NACH OBEN / NACH UNTEN, um Fahrzeuginformationen aus dem Diagnosemenü auszuwählen, und drücken Sie [0K] Diagnostic Menu Vehice Information Vehicle Identification Number(VIN): Read Codes LVSFBFAC94F020950 Erase Codes Readiness Calibration Identifications(CID): Data Stream 000007550753 Evap System Test Calibration Verification Numbers(CVN): Vehicle Information... -
Seite 17: Rückmeldung
Sie die Verbindung zum Auto 4. Übertragen Sie Daten auf Ihren Computer und generieren Sie eine Feedback-Datei (Sie müssen die Upgrade-Datei von der ANCEL-Website auf den Computer herunterladen). Gerät ist über ein USB-Kabel mit dem Computer verbunden. -
Seite 18: Wählen Sie " Aktualisieren " -Datei Und Es Wird Wie Folgt Angezeigt
Wählen Sie " Aktualisieren " -Datei und es Wird wie folgt angezeigt: diver README.txt Update.exe Klicken Sie auf " Rückmeldung" und es Wird wie folgt angezeigt: Device upgrades Getting relevant information .Please wait about a minute. Feedbake Exit Update... -
Seite 19: Geräteinformationen
diver feedback.bin README.txt Update exe Bitte senden Sie die Datei feedback.bin support@anceltech.com 4.4 Geräteinformationen Wählen Sie Geräteinformationen und es Wird wie folgt ange- zeigt: Tool Setup Device Information Sprache Softwareversion: Piepser 01 68 ooo Anleitung (Anzeige beim Start) Hardwareversion: Maßeinheit 01.30 Hautstil Serial... - Seite 20 5. Aktualisieren 1 . Laden Sie die Update-Software herunter 2. Verbinden Sie das Gerät über ein USB-Kabel mit dem Computer 3. Die Update-Software Wird nur vom 08.07.10 unterstützt. * Klicken Sie in den Treiberdateien auf "install driver.bat", um den Treiber zu installieren, wenn das Computersystem Windows 7 ist Ill] diver g README.txt I Cilck...
- Seite 21 Warranty I ) This warranty is limited to the person who purchases ANCEL products. 2) ANCEL product is warranted against defects in materials and workmanship for one year (12 months ) from date of delivery to user.
- Seite 23 OBDSPACE TECHNOLOGY CO.,LTD Address: Runfeng office longhua district Shenzhen GuangDong 518000 P R China Tel: 0755-81751202 c€ceZ E-mail: support@anceltech Website: anceltech MADE IN CHINA...
