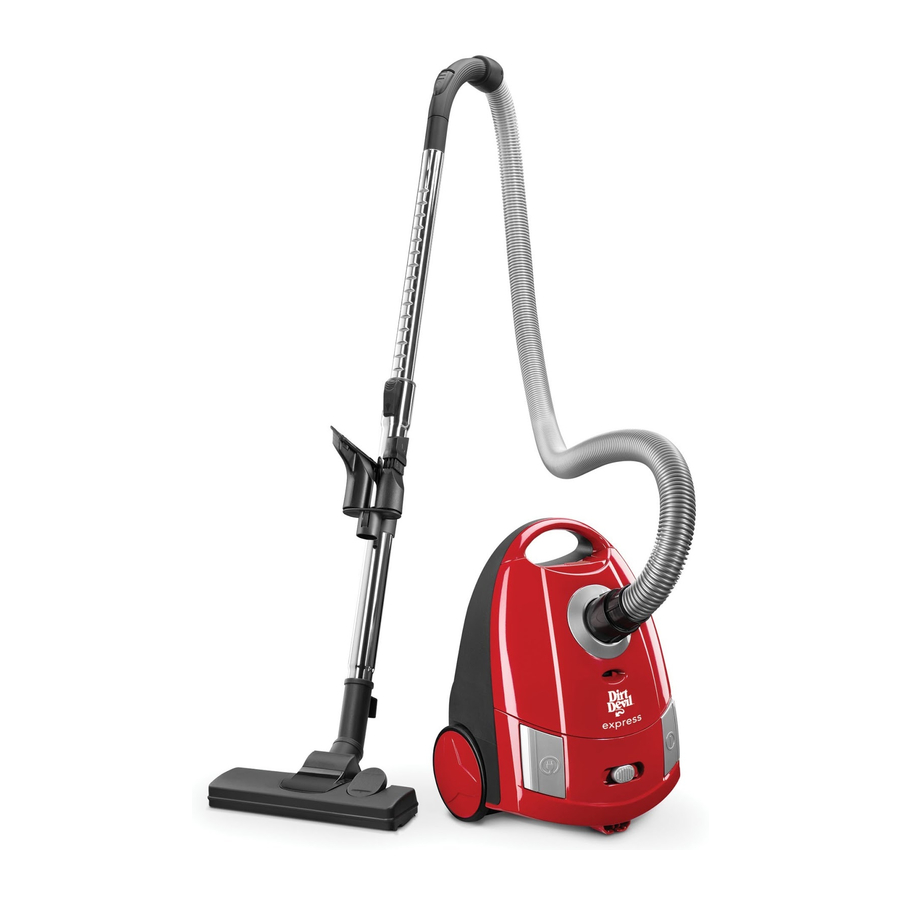

Dirt Devil SD30035 - Staubsauger-Handbuch

Inhalt

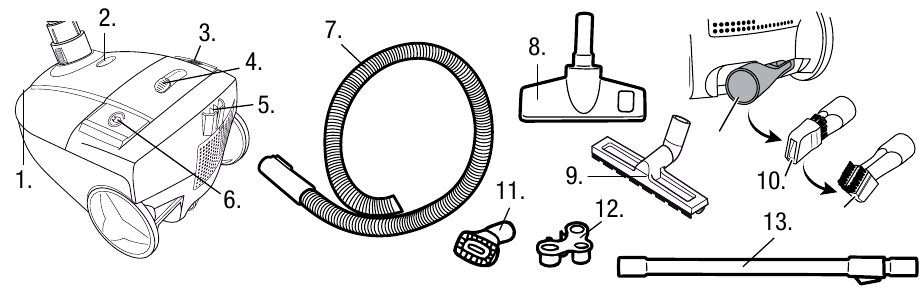

FUNKTIONEN

FUNKTIONEN

  1. Tragegriff
  2. Füllstandsanzeige für Beutel
  3. Ein-/Ausschalter
  4. Variable Saugkraftregulierung
  5. Parkhalterung
  6. Kabelaufwicklung
  7. Schlauch
  1. Bodendüse
  2. Parkettdüse
  3. 2-in-1 Kombidüse (in der Halterung an der Rückseite des Reinigers) (als Fugendüse) (als Möbelbürste)
  1. Polsterdüse
  2. Zubehörhalterung
  3. Verlängerungsrohr

KABELFREIGABE / AUFWICKLUNG

KABELFREIGABE

  1. Zum Lösen des Kabels, ziehen Sie es aus der Aufbewahrungsposition heraus. Ziehen Sie es nicht über das rote Band hinaus.

KABELAUFWICKLUNG

  1. Zum Aufwickeln des Kabels, drücken Sie den Kabelaufwickelknopf nach unten. Halten Sie den Stecker fest, während sich das Kabel aufwickelt, um ein Peitschen des Kabels zu verhindern.

ZUBEHÖR


UM DAS VERLETZUNGSRISIKO ZU REDUZIEREN - ZIEHEN SIE DEN STECKER DES REINIGERS, BEVOR SIE DEN SCHLAUCH ENTFERNEN ODER ANBRINGEN.

SCHLAUCH ANBRINGEN UND ENTFERNEN

  1. Halten Sie den Schlauch und richten Sie die Laschen an den Schlitzeinlässen des Behälters aus. Führen Sie den Schlauch ein. Drücken Sie fest, bis der Schlauch einrastet.

ZUBEHÖR ANBRINGEN

  1. Wählen Sie eines der praktischen Zubehörteile, um Ihre verschiedenen Reinigungsbedürfnisse zu erfüllen. Stecken Sie es dann einfach fest auf den Schlauch oder das Verlängerungsrohr.

ZUBEHÖR ANBRINGEN UND ENTFERNEN

  1. Der Schlauch kann einzeln oder mit vielen Kombinationen von Rohren und Werkzeugen verwendet werden.
  2. Um Zubehör am Gerät aufzubewahren, legen Sie es einfach auf die am Rohr befindliche Halterung. Die Fugendüse kann, wie abgebildet, an der Rückseite des Geräts aufbewahrt werden.
  3. Um das Werkzeug zu entfernen, ziehen Sie es vorsichtig auseinander. Um das Rohr zu entriegeln, drehen Sie es und ziehen Sie es dann auseinander.
    HINWEIS: Bitte befolgen Sie diese Anweisungen zum Anbringen aller anderen Zubehörteile.

BEDIENUNG

EIN-/AUSSCHALTER-OPTIONEN

  1. Stecken Sie das Netzkabel in die Steckdose.
  2. Bringen Sie den Schlauch und das gewünschte Zubehör an.
  3. Schalten Sie das Gerät ein (Ein-/Ausschalter befindet sich am Gehäuse des Behälters)(A).
    HINWEIS: Zum Reinigen von Vorhängen, Teppichen oder anderen losen Gegenständen müssen Sie möglicherweise die Saugkraft reduzieren, um zu verhindern, dass der EIN-/AUSSCHALTER den Gegenstand in das Reinigungsgerät saugt. Um die Saugkraft zu reduzieren, stellen Sie die Geschwindigkeitsregelung am Gehäuse des Behälters ein.(B)

VERSTOPFUNGSANZEIGE

  1. Wenn die Verstopfungsanzeige aufleuchtet, schalten Sie das Gerät aus und beseitigen Sie die Verstopfung, um eine optimale Leistung zu gewährleisten.

BEUTEL ENTFERNEN UND ERSETZEN


UM DAS VERLETZUNGSRISIKO DURCH BEWEGLICHE TEILE ZU REDUZIEREN - ZIEHEN SIE DEN STECKER DES REINIGERS, BEVOR SIE WARTUNGSARBEITEN DURCHFÜHREN.

  1. BEUTELTYP: AB
    Drücken und heben Sie den Deckelverschluss, um ihn zu öffnen (A).

  1. Ziehen Sie den Staubbeutelhalter zusammen mit dem Staubfilterbeutel nach oben und heraus.
    HINWEIS: Seien Sie vorsichtig beim Entfernen des Staubfilterbeutels, damit kein Staub entweicht. Ziehen Sie den vollen Staubfilterbeutel aus dem Staubfilterhalter nach oben und heraus.

  1. Schieben Sie den neuen Staubfilter in den Filterbeutelhalter, bis er bündig mit der Kante des Filterbeutelhalters abschließt.
    HINWEIS: Die Staubfachabdeckung kann nur geschlossen werden, wenn der Staubfilterbeutel richtig eingesetzt ist. Der Kipphebel am Staubfilterbeutelhalter verhindert das Schließen der Staubfachabdeckung, wenn der Staubfilterbeutel nicht richtig eingesetzt ist.

  1. Setzen Sie den Filterbeutelhalter mit dem neuen Staubfilterbeutel wieder ein. Setzen Sie den Filterbeutelhalter zuerst in seine Führungsschienen ein. Drücken Sie dann den Staubfilterbeutelhalter ganz nach unten. Schließen Sie die Staubfachabdeckung, bis sie einrastet.

FILTER ENTFERNEN & ERSETZEN

Für den Filterwechsel rufen Sie bitte 1-800-321-1134 an oder besuchen Sie unsere Website unter www.dirtdevil.com, um einen Händler in Ihrer Nähe zu finden.

UM DAS VERLETZUNGSRISIKO DURCH BEWEGLICHE TEILE ZU REDUZIEREN - ZIEHEN SIE DEN STECKER DES STAUBSAUGERS, BEVOR SIE WARTUNGSARBEITEN DURCHFÜHREN.

  1. Entfernen Sie den Filterbeutelhalter mit dem Staubfilterbeutel. Entfernen Sie den Motorschutzfilter, indem Sie ihn nach oben aus seinen Führungsschienen ziehen. Halten Sie den Filter unter fließendes Wasser, um ihn zu spülen. Verwenden Sie KEINE Seife/Waschmittel. Klopfen Sie überschüssiges Wasser aus dem Filter. Lassen Sie den Filter mindestens 24 Stunden VOLLSTÄNDIG trocknen. Ersetzen Sie den Filter.

  1. Ziehen Sie an der Lasche nach unten, um den Abluftfilter von der Rückseite des Reinigers zu entfernen.

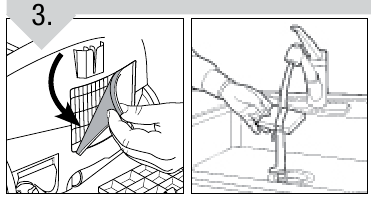

  1. Entfernen Sie den Abluftfilter aus dem Rahmen. Halten Sie den Filter unter fließendes Wasser, um ihn zu spülen. Verwenden Sie KEINE Seife/Waschmittel. Klopfen Sie überschüssiges Wasser aus dem Abluftfilter. Lassen Sie den Abluftfilter mindestens 24 Stunden VOLLSTÄNDIG trocknen. Ersetzen Sie den Abluftfilter.

LAGERUNG/TRANSPORT

  1. Es wird empfohlen, das Teleskoprohr vor dem Transport oder der Lagerung einzufahren.
    Drücken Sie den Teleskop-Entriegelungsverschluss nach unten und schieben Sie gleichzeitig das Rohr in seine untere Hälfte. Zum Transport des Zylindersaugers können Sie ihn am Tragegriff(A,1) tragen. Wenn Sie Ihre Arbeit unterbrechen, haken Sie den Parkhaken in die Parkhalterung(B). Zum Lagern Ihres Geräts haken Sie den Aufbewahrungshaken in die Aufbewahrungshalterung.

FEHLERBEHEBUNG

PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG

Reiniger läuft nicht
  1. Netzkabel nicht fest in die Steckdose gesteckt.
  2. Durchgebrannte Sicherung oder ausgelöster Schutzschalter.
  3. Benötigt Wartung.
  4. Thermoschutz aktiviert.
  1. Gerät fest einstecken.
  2. Sicherung oder Schutzschalter im Haus prüfen. Sicherung ersetzen/Schutzschalter zurücksetzen.
  3. Zu einem Servicecenter bringen oder 1-800-321-1134 anrufen.
  4. Reiniger ausstecken. 30 Minuten abkühlen lassen.

Reiniger saugt nicht oder Saugkraft gering
  1. Papierbeutel nicht richtig eingesetzt.
  2. Papierbeutel ist voll.
  3. Filter verstopft.
  4. Düsen-/Schlauchpassage verstopft.
  1. Überprüfen Sie "Beutel entfernen und ersetzen"
  2. Papierbeutel ersetzen.
  3. Filter entfernen und reinigen.
  4. Düse entfernen; Verstopfung beseitigen ODER Düsenschlauch prüfen; Verstopfung beseitigen.

Staub tritt aus dem Reiniger aus
  1. Papierbeutel ist voll.
  2. Papierbeutel nicht richtig eingesetzt.
  3. Schlauch nicht richtig angebracht.
  1. Papierbeutel ersetzen.
  2. Überprüfen Sie "Beutel entfernen und ersetzen"
  3. Überprüfen Sie die Schlauchanbringung.

Reinigungszubehör saugt nicht
  1. Schlauch verstopft.
  2. Schlaucheingang verstopft.
  3. Papierbeutel ist voll.
  4. Filter verstopft.
  1. Schlauch und Werkzeuge entfernen; Verstopfung beseitigen.
  2. Schlauch entfernen und Eingang reinigen.
  3. Papierbeutel ersetzen.
  4. Filter reinigen.

ALLE ANDEREN WARTUNGSARBEITEN SOLLTEN VON EINEM AUTORISIERTEN SERVICEMITARBEITER DURCHGEFÜHRT WERDEN CUSTOMER SERVICE (KUNDENDIENST) (1-800-321-1134)
Falls weitere Unterstützung erforderlich ist, suchen Sie in Ihren Gelben Seiten nach einem autorisierten Royal® Händler. Die Kosten für den Transport zu und von jedem Reparaturort sind vom Eigentümer zu tragen. Die in diesem Gerät verwendeten Ersatzteile sind leicht auszutauschen und bei einem autorisierten Royal® Händler oder Einzelhändler erhältlich. Geben Sie bei Informationsanfragen oder Ersatzteilbestellungen immer die Modellnummer und den Herstellungscode Ihres Reinigers an. (Die Modellnummer befindet sich an der Unterseite des Reinigers.)
