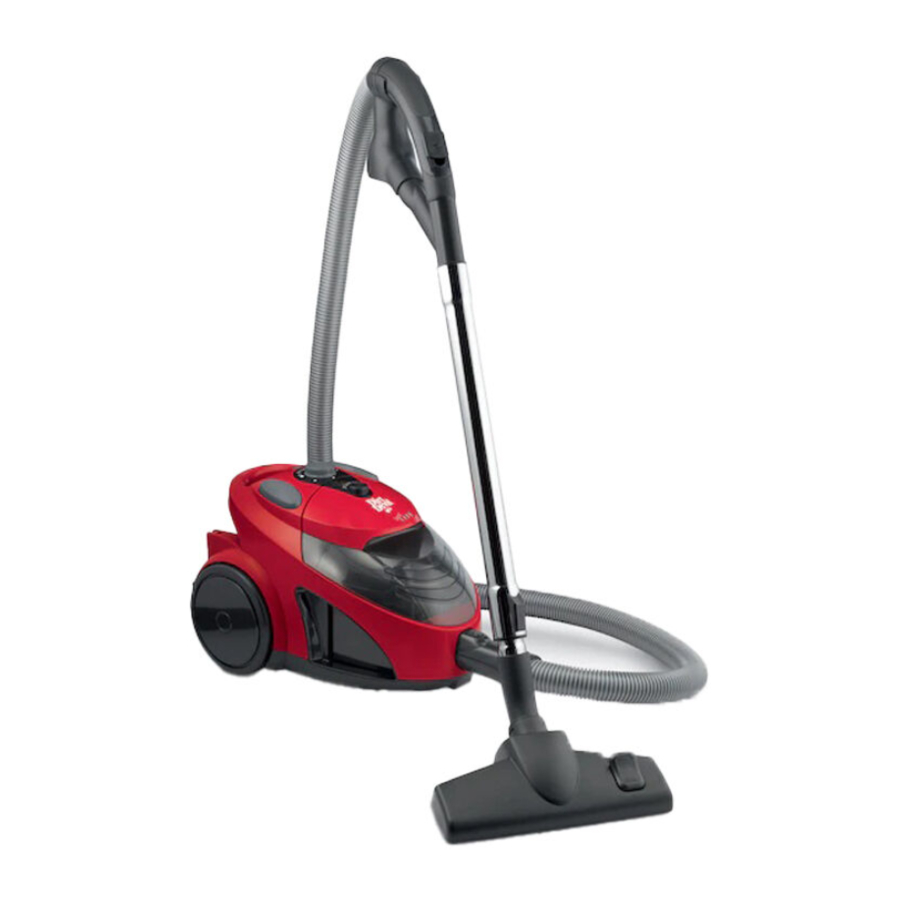

Dirt Devil SD40010 - Staubsauger-Handbuch

Inhalt

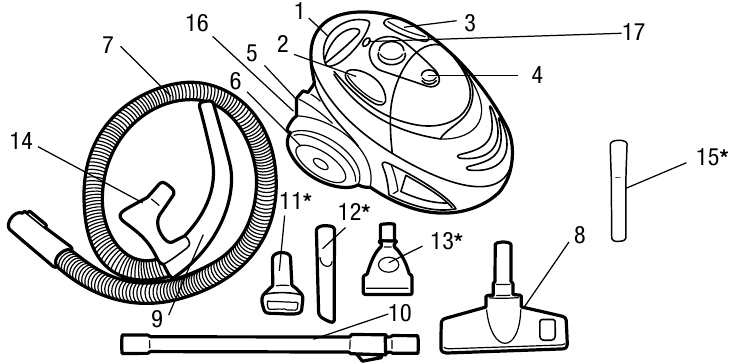

MERKMALE

MERKMALE

  1. Tragegriff
  2. Ein-/Ausschalter
  3. Kabelaufwicklung
  4. Entriegelungsknopf für Schmutzbehälter
  5. Filtertür
  6. Rad
  7. Schlauch
  1. Bodendüse
  2. Handgriff
  3. Verlängerungsrohr
  4. Polsterdüse für Tierhaare*
  5. Fugendüse*
  6. Tierhaar-Turbobürste*
  7. Zubehöraufbewahrung
  1. Adapter für Tierhaarwerkzeuge*
  2. Rohrhalterungsclip 17.Verstopfungsanzeigeleuchte
    *Adapter für Tierhaarwerkzeuge muss vor der Verwendung der Tierhaarwerkzeuge zuerst an den Schlauch angeschlossen werden.
    *Nur bei ausgewählten Modellen

KABELAUSZUG / KABELAUFWICKLUNG

KABELAUSZUG

  1. Um das Kabel zu lösen, ziehen Sie es aus der Aufbewahrung heraus. Ziehen Sie es nicht über das rote Band hinaus.

KABELAUFWICKLUNG

  1. Halten Sie den Stecker fest, wenn Sie das Kabel auf die Kabeltrommel aufwickeln. Lassen Sie den Stecker beim Aufwickeln nicht peitschen.

ZUBEHÖRTEILE


UM DAS VERLETZUNGSRISIKO ZU REDUZIEREN - ZIEHEN SIE DEN STAUBSAUGER VOM STROMNETZ, BEVOR SIE DEN SCHLAUCH ENTFERNEN ODER INSTALLIEREN.

SCHLAUCHINSTALLATION UND -ENTNAHME

  1. Halten Sie den Schlauch und richten Sie die Laschen an den Schlitzeinlässen des Behälters aus.

  2. Stecken Sie den Schlauch ein. Drücken Sie fest, bis der Schlauch einrastet.

ANBRINGEN DES ZUBEHÖRS

  1. Wählen Sie eines der praktischen Zubehörteile, um Ihre verschiedenen Reinigungsbedürfnisse zu erfüllen. Schieben Sie es dann einfach fest auf das Schlauch- oder Rohrende.

ANBRINGEN UND ENTFERNEN DES ZUBEHÖRS

  1. Der Schlauch kann allein oder mit vielen Kombinationen von Rohren und Werkzeugen verwendet werden.
  2. Um das Zubehör am Gerät aufzubewahren, rasten Sie es einfach in den Zubehörstauraum unter dem Handgriff ein.
  3. Um das Werkzeug zu entfernen, ziehen Sie es vorsichtig auseinander. Um das Rohr zu entriegeln, drehen Sie es und ziehen Sie es dann auseinander.
    HINWEIS: Bitte befolgen Sie diese Anweisungen zum Anbringen aller anderen Zubehörteile.

INBETRIEBNAHME

EIN-/AUSSCHALTER-OPTIONEN

  1. Stecken Sie das Netzkabel in die Steckdose.

  2. Bringen Sie den Schlauch und das gewünschte Zubehör an.
  3. Schalten Sie das Gerät ein (ON/OFF switch (Ein-/Ausschalter) befindet sich am Gehäuse des Behälters).
    HINWEIS: Zum Reinigen von Vorhängen, Teppichen oder anderen losen Gegenständen müssen Sie möglicherweise die Saugleistung reduzieren, um zu verhindern, dass der Gegenstand in das Reinigungszubehör gesaugt wird. Um die Saugleistung zu reduzieren, stellen Sie die Geschwindigkeitsregelung am Gehäuse des Behälters ein.

ANZEIGELEUCHTE FÜR VERSTOPFUNG

  1. Wenn die rote Verstopfungsanzeigeleuchte aufleuchtet, schalten Sie das Gerät aus und beseitigen Sie die Verstopfung, um eine optimale Leistung zu gewährleisten.

SCHMUTZBEHÄLTER & FILTER: ENTNAHME & AUSTAUSCH


UM DAS VERLETZUNGSRISIKO DURCH BEWEGLICHE TEILE ZU REDUZIEREN - ZIEHEN SIE DEN STAUBSAUGER VOR DER WARTUNG VOM STROMNETZ.


Für den Austausch des F45-Filters rufen Sie bitte 1-800-321-1134 an oder besuchen Sie unsere Website unter www.dirtdevil.com, um einen Händler in Ihrer Nähe zu finden.

ENTNAHME DES SCHMUTZBEHÄLTERS

  1. Fassen Sie den Griff und drücken Sie den Knopf mit dem Daumen (Diagramm 1). Heben Sie den Schmutzbehälter heraus, während Sie den Griff halten und den Knopf drücken (Diagramm 1a).

SCHMUTZBEHÄLTER LEEREN

  1. Halten Sie den Schmutzbehälter über den Abfalleimer und drücken Sie den Entleerungsknopf für den Schmutzbehälter an dessen Unterseite.

FILTER ENTFERNEN

  1. Fassen Sie die Filterlasche (Diagramm 1) und ziehen Sie sie aus dem Schmutzbehälter.
    HINWEIS: Für beste Ergebnisse klopfen Sie den Filter gegen den Abfalleimer, um restlichen Schmutz zu entfernen.

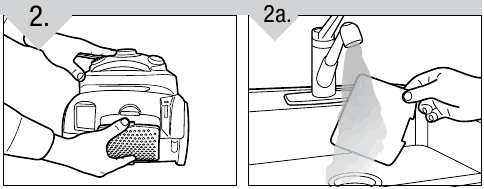

    1. Entfernen Sie den Sekundärfilter, indem Sie auf die Lasche der Filtertür drücken und ihn vom Reiniger wegziehen.

FILTER REINIGEN

  1. Klopfen Sie den Filter an der Innenseite eines Mülleimers ab, um überschüssigen Staub und Schmutz vom Filter zu entfernen. Halten Sie den Filter zum Spülen unter fließendes Wasser. KEINE Seife/Reinigungsmittel verwenden. Klopfen Sie überschüssiges Wasser aus dem Filter. Lassen Sie den Filter mindestens 24 Stunden VOLLSTÄNDIG TROCKNEN.

FILTER ERSETZEN

  1. Befestigen Sie die Filterbaugruppe am Schmutzbehälter, indem Sie sie nach vorne schieben, bis sie einrastet. Schließen Sie den Deckel des Behälters.

  2. Setzen Sie den Schmutzbehälter ein, indem Sie ihn nach unten drücken, bis er einrastet.
    FILTER ERSETZEN
  3. Setzen Sie den Sekundärfilter ein und schließen Sie die Filtertür.

TURBODÜSE: VERSTOPFUNG BESEITIGEN


UM DAS VERLETZUNGSRISIKO DURCH BEWEGLICHE TEILE ZU REDUZIEREN - ZIEHEN SIE DEN STAUBSAUGER VOR DER WARTUNG VOM STROMNETZ.

  1. Ziehen Sie bei ausgeschaltetem Gerät die Turbodüse* vom Ende des Verlängerungsrohrs ab.

    *Nur bei ausgewählten Modellen
  2. Entfernen Sie den Ring an der Turbodüse (Diagramm 2), ziehen Sie sie auf und entfernen Sie die Verstopfung (Diagramm 2a). Wenn Sie fertig sind, rasten Sie sie wieder ein und setzen Sie den Ring wieder auf.
    TURBODÜSE: VERSTOPFUNG BESEITIGEN

AUFBEWAHRUNG

VOR DER AUFBEWAHRUNG DES REINIGERS:

  1. Schalten Sie das Gerät aus.
  2. Ziehen Sie den Stecker und drücken Sie den Knopf für die automatische Kabelaufwicklung.
  3. Verstauen Sie die Werkzeuge im Zubehörfach unter dem Handgriff.
  4. Klappen Sie die Verlängerungsrohre zusammen und stecken Sie sie in den Rohrhalterungsclip.

FEHLERSUCHE

PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG

Reiniger läuft nicht
  1. Netzkabel nicht fest in die Steckdose gesteckt.
  2. Sicherung durchgebrannt oder Schutzschalter ausgelöst.
  3. Benötigt Wartung.
  4. Thermoschutz ausgelöst.
  1. Stecken Sie das Gerät fest ein.
  2. Überprüfen Sie die Sicherung oder den Schutzschalter. Sicherung ersetzen/Schutzschalter zurücksetzen.
  3. Bringen Sie es zu einem Service-Center oder rufen Sie 1-800-321-1134 an.
  4. Ziehen Sie den Stecker des Reinigers. Lassen Sie ihn 30 Minuten abkühlen.

Reiniger saugt nicht oder hat geringe Saugleistung
  1. Schmutzbehälter nicht richtig installiert.
  2. Schmutzbehälter ist voll.
  3. Filter verstopft.
  4. Düse/Schmutzdurchgang verstopft.
  1. Überprüfen Sie die Entnahme und das Einsetzen des Schmutzbehälters.
  2. Schmutzbehälter leeren.
  3. Filter entfernen und reinigen.
  4. Düse entfernen; Verstopfung beseitigen ODER Düsenschlauch prüfen; Verstopfung beseitigen.

Staub entweicht aus dem Reiniger
  1. Schmutzbehälter ist voll.
  2. Schmutzbehälter nicht richtig installiert.
  3. Schlauch nicht richtig installiert.
  1. Schmutzbehälter leeren.
  2. Überprüfen Sie die Entnahme und das Einsetzen des Schmutzbehälters.
  3. Überprüfen Sie die Schlauchinstallation.

Reinigerzubehör saugt nicht

*Nur bei ausgewählten Modellen
  1. Schlauch verstopft.
  2. Schlaucheinlass verstopft.
  3. Schmutzbehälter ist voll.
  4. Filter verstopft.
  5. Turbodüse* verstopft.
  1. Schlauch und Werkzeuge entfernen; Verstopfung beseitigen.
  2. Schlauch entfernen und Einlass reinigen.
  3. Schmutzbehälter leeren.
  4. Filter reinigen.
  5. Überprüfen Sie die Beseitigung einer Verstopfung der Turbodüse*.

ALLE ANDEREN WARTUNGSARBEITEN SOLLTEN VON EINEM AUTORISIERTEN SERVICETECHNIKER DURCHGEFÜHRT WERDEN KUNDENDIENST (1-800-321-1134)
Falls weitere Hilfe benötigt wird, suchen Sie in den Gelben Seiten nach einem autorisierten Royal-Servicezentrum. Der Transport zu und von jeder Reparaturstelle ist vom Eigentümer zu tragen. Die in diesem Gerät verwendeten Ersatzteile sind leicht auszutauschen und bei einem autorisierten Royal-Händler erhältlich. Bitte geben Sie bei Informationsanfragen oder Ersatzteilbestellungen die Modellnummer und den Herstellungscode an. (Die Modellnummer befindet sich auf der Unterseite des Reinigers.)
