Futech HYDRO - Feuchtigkeitsmessgerät Handbuch

Einleitung

Das Benutzerhandbuch enthält Informationen zu Bedienung, Funktionen, technischen Spezifikationen und weitere wichtige Informationen für den Benutzer. Das Instrument ist für die Feuchtigkeitsmessung einer Vielzahl von festen Materialien wie Beton (4 Gruppen) und Holz (8 verschiedene Gruppen) konzipiert.
Lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie dieses Produkt verwenden.

ANWENDUNGSBEREICH

1. Das Gerät ist für die schnelle Feuchtigkeitsprüfung verschiedener Holz- und Betonarten konzipiert. Das Gerät misst den Feuchtigkeitsgehalt eines Materials anhand seines elektrischen Widerstands bei einer Temperatur über 0°C. Vielfalt der Messobjekte:

• 8 Gruppen – Holz
• 4 Gruppen – Beton (leicht und schwer), Blindschichtbeton. Eine vollständige Liste der Materialgruppen finden Sie in Anlage 1.

2. Das Hauptanwendungsgebiet: verschiedene Arten von Holzarbeiten sowie Bauproduktion und -technologien, bei denen die Materialfeuchtigkeit durch normativ-technische oder technische Dokumentation geregelt ist.
3. Das Gerät ist mit gemittelten Kennwerteinstellungen ausgestattet.
4. Betriebstemperatur: +5... +40°C, bei einer relativen Luftfeuchtigkeit von bis zu 90% bei einer Temperatur von 25°C und einem Luftdruck von 86... 106 Pa.

TECHNISCHE SPEZIFIKATIONEN

1. Arbeitsbereich
   1. Baumaterial:

      Schwerbeton (2400kg/m³)	von 0,1 bis 10%
      Leichtbeton (2200kg/m³)	von 0,1 bis 20%
      Blindschichtbeton (1800-2000kg/m³)	von 0,1 bis 35%

   2. Holz (420-700kg/m³) - von 2 bis 65%

2. Genauigkeit im Messbereich, %

   1. Baumaterialien:

      von 1 bis 10%	bis zu +/- 0,9%
      von 10 bis 35%	bis zu +/- 1,5%

   2. Holz

      von 1 bis 10%	bis zu +/- 1,0%
      von 10 bis 20%	bis zu +/- 1,5%
      von 20 bis 45%	bis zu +/- 2,0%
      über 45%	entfällt

3. Das Gerät ist mit Kalibrierkurven für die oben genannten Materialien 2.1.1 – 2.1.2 ausgestattet
4. Stromversorgung - 2x AAA Batterien
5. Stromaufnahme (mit LED) - 17mA
6. Betriebszeit - 10 Stunden
7. Abmessungen - 110x43x25mm
8. Gewicht - 75g
9. Das Gerät ist als elektronische Einheit mit integriertem Feuchtigkeitssensor aufgebaut

FUNKTIONEN

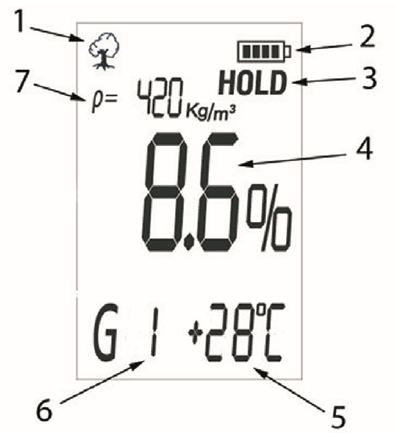

Auf der Vorderseite befinden sich ein Digitaldisplay (siehe Abbildung) und die Tastatur, die aus 6 Tasten besteht (siehe Abbildung). Der Feuchtigkeitssensor befindet sich unter der Rückseite des Geräts. Die Batterien befinden sich im Batteriefach im unteren hinteren Teil des Geräts.

1. Ausgewähltes Material
2. Batteriestatus
3. Messwertspeicherung (Hold)
4. Messergebnis
5. Temperatur
6. Nummer der gewählten Materialgruppe

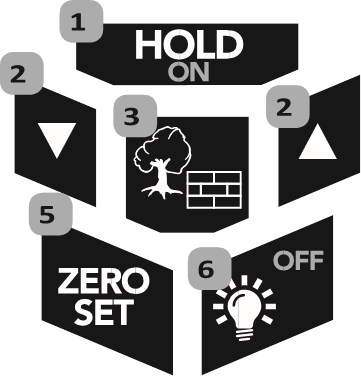

1. Ein-/Aus- und Messwertspeicherungstaste
2. Materialgruppen-Auswahltaste
3. Materialauswahl-Taste
4. LED-Taste; Halten – Gerät ausschalten
5. Auto-Nullpunkt-Taste

BEDIENUNG

Bedienung

1. Gerät ein-/ausschalten
   Schalten Sie das Gerät durch kurzes Drücken der Taste HOLD/ON ein. Wenn keine Informationen auf dem Display erscheinen oder die Batteriestatusanzeige eine niedrige Batteriespannung anzeigt, wechseln Sie die Stromversorgung. Um das Gerät auszuschalten, halten Sie die Taste /OFF gedrückt, bis sich das Gerät ausschaltet.
   Das Gerät schaltet sich nach 1 Minute automatisch aus, wenn keine Taste gedrückt wird.
   Dabei sollte der Sensor des Geräts 30 cm von allen Objekten entfernt sein und die Taste ZERO/SET erneut gedrückt werden. Das Gerät führt die automatische Anpassung durch und wechselt in den Messmodus, siehe Abbildung.

   Im Auto-Nullpunkt-Modus stellen Sie die Anzeigen des Feuchtigkeitssensors auf Null. Um Abweichungen zu vermeiden, sollte der Auto-Nullpunkt-Modus regelmäßig (im Bereich von 10-15 Minuten) verwendet werden.
2. Messmodus
   Nachdem Sie das Material mit der Taste und die Materialgruppe mit der Taste ausgewählt haben, legen Sie die Sensorplatte auf die Prüfoberfläche. Um genaue Messwerte zu erhalten, ist sicherzustellen, dass der Sensor richtig auf der Prüfoberfläche aufliegt (zwischen Sensor und Oberfläche dürfen keine Spalte sein), und anschließend das Ergebnis abzulesen.
   Die Oberfläche sollte eben, sauber und homogen sein, ohne tiefe Dellen und Unebenheiten. Das Gerät sollte während der Messungen mit einer Kraft von etwa 1 kg leicht auf die Prüfoberfläche gedrückt werden. Feuchtigkeitsmesswerte können für folgende Materialien erhalten werden:
   • Holz – arithmetisches Mittel aus mehr als drei Messungen
   • Beton – arithmetisches Mittel aus mehr als fünf MessungenDie Messtiefe beträgt 15-20 mm, abhängig von der Feuchtigkeit und Dichte des Messmaterials (das Gerät ist mit einer Kalibrierungseinstellung für diese Tiefe ausgestattet). Wenn die Dicke des gewählten Materials weniger als 15 mm beträgt, sollte die Messung durchgeführt werden, indem das Gerät zusammen mit dem Material in der Luft gehalten wird, damit der Sensor keine Informationen über andere Materialien erhält.
     Um Abweichungen zu vermeiden, verwenden Sie den Auto-Nullpunkt-Modus (siehe Punkt 4.2)
3. Sensortemperatureinheiten
   Wenn Sie die Taste gedrückt halten, wechselt die Temperatureinheit von Celsius zu Fahrenheit und mit erneutem langen Drücken wieder zurück.

WARTUNG

1. Vorbeugende Maßnahmen und Überprüfungen sollten regelmäßig vom Benutzer durchgeführt werden.
2. Halten Sie das Gerät sauber und schützen Sie es vor Stößen, Staub und Feuchtigkeit; wischen Sie es mit einem sauberen und weichen Tuch ab.
3. Entfernen Sie nach Gebrauch alle Verschmutzungen etc. vom Gerät.
4. Wenn die Batteriestatusanzeige eine niedrige Batteriespannung anzeigt, schalten Sie das Gerät aus und wechseln Sie die Stromversorgung.
5. Um die Batterielebensdauer zu optimieren, schalten Sie das Gerät vor der Messung ein und nach Gebrauch wieder aus.
6. Wenn das Gerät während des Betriebs nicht auf Tastendrücke reagiert und sich nicht ausschaltet, öffnen Sie das Batteriefach für einige Sekunden, entnehmen Sie eine der Batterien, legen Sie sie wieder ein und starten Sie das Gerät neu.
7. Wenn das Gerät nicht auf die Einschalttaste reagiert, entnehmen Sie die Batterien aus dem Gerät; reinigen Sie die Batteriekontakte mit einem mit Alkohol befeuchteten Wattestäbchen oder mit feinem Schleifpapier, legen Sie die Batterien wieder ein und prüfen Sie, ob das Gerät wieder funktioniert.
8. Reparaturen müssen von autorisierten Kundendienstzentren durchgeführt werden.
9. Bei längerer Nichtbenutzung entfernen Sie die Stromversorgung aus dem Batteriefach, um Schäden am Gerät durch ausgelaufene Flüssigkeit zu vermeiden. Das Gerät ist ein hochtechnisches Produkt und sollte nicht von den Benutzern repariert werden, weshalb wir den Benutzern keine vollständige technische Dokumentation des Geräts zur Verfügung stellen.

Lieferumfang
Messgerät 1x
Batterie 2x
Handbuch 1x
Tasche 1x

HOLZTABELLE

BETONTABELLE

Hinweis:

1. Da die Betonherstellung von Marke zu Marke variiert, müssen die entsprechenden Daten (z. B. spezifisches Gewicht usw.) vom Hersteller eingeholt werden. Basierend auf diesen Informationen kann die korrekte Gruppenzuordnung ermittelt werden.
