Electrolux EIV644 - Kochfeld-Handbuch

SICHERHEITSHINWEISE

Lesen Sie vor der Installation und dem Gebrauch des Geräts die mitgelieferten Anweisungen sorgfältig durch. Der Hersteller ist nicht verantwortlich für Verletzungen oder Schäden, die auf eine falsche Installation oder Verwendung zurückzuführen sind. Bewahren Sie die Anweisungen immer an einem sicheren und zugänglichen Ort für zukünftige Bezugnahme auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen.
• Kinder zwischen 3 und 8 Jahren und Personen mit sehr umfangreichen und komplexen Behinderungen müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Kinder unter 3 Jahren müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie alle Verpackungsmaterialien von Kindern fern und entsorgen Sie diese ordnungsgemäß.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb ist oder abkühlt. Zugängliche Teile sind heiß.
• Wenn das Gerät über eine Kindersicherung verfügt, sollte diese aktiviert werden.
• Kinder dürfen die Reinigung und Benutzerwartung des Geräts nicht ohne Aufsicht durchführen.

Allgemeine Sicherheit

•
  Das Gerät und seine zugänglichen Teile werden während des Betriebs heiß. Es ist Vorsicht geboten, um das Berühren von Heizelementen zu vermeiden.
• Betreiben Sie das Gerät nicht über eine externe Zeitschaltuhr oder ein separates Fernsteuerungssystem.
•
  Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen.
• VERSUCHEN SIE NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie die Flamme dann ab, z. B. mit einem Deckel oder einer Löschdecke.
•
  Der Kochvorgang muss überwacht werden. Ein kurzzeitiger Kochvorgang muss ständig überwacht werden.
•
  Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Kochfeldoberfläche gelegt werden, da sie heiß werden können.
• Verwenden Sie keinen Dampfreiniger zur Reinigung des Geräts.
• Schalten Sie das Kochfeldelement nach Gebrauch über dessen Steuerung aus und verlassen Sie sich nicht auf den Topfdetektor.
• Wenn die Glaskeramikoberfläche / Glasoberfläche Risse aufweist, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Falls das Gerät direkt über eine Abzweigdose an das Stromnetz angeschlossen ist, entfernen Sie die Sicherung, um das Gerät von der Stromversorgung zu trennen. Wenden Sie sich in beiden Fällen an das autorisierte Service-Center.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Service oder ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.
•
  Verwenden Sie nur Kochfeldschutzvorrichtungen, die vom Hersteller des Kochgeräts entworfen oder vom Gerätehersteller in der Gebrauchsanweisung als geeignet angegeben wurden, oder in das Gerät integrierte Kochfeldschutzvorrichtungen. Die Verwendung ungeeigneter Schutzvorrichtungen kann zu Unfällen führen.

SICHERHEITSANWEISUNGEN

Installation

Nur eine qualifizierte Person darf dieses Gerät installieren.

Verletzungs- oder Geräteschädenrisiko.

• Entfernen Sie alle Verpackungen.
• Installieren oder verwenden Sie kein beschädigtes Gerät.
• Befolgen Sie die mit dem Gerät gelieferten Installationsanweisungen.
• Halten Sie den Mindestabstand zu anderen Geräten und Einheiten ein.
• Seien Sie beim Bewegen des Geräts stets vorsichtig, da es schwer ist. Verwenden Sie immer Schutzhandschuhe und festes Schuhwerk.
• Versiegeln Sie die Schnittflächen mit einem Dichtungsmittel, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Unterseite des Geräts vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht neben einer Tür oder unter einem Fenster. Dies verhindert, dass heißes Kochgeschirr vom Gerät fällt, wenn die Tür oder das Fenster geöffnet wird.
• Jedes Gerät hat Kühlventilatoren an der Unterseite.
• Wenn das Gerät über einer Schublade installiert ist:
  • Lagern Sie keine kleinen Teile oder Papierblätter, die hineingezogen werden könnten, da sie die Kühlventilatoren beschädigen oder das Kühlsystem beeinträchtigen können.
  • Halten Sie einen Mindestabstand von 2 cm zwischen der Unterseite des Geräts und den in der Schublade gelagerten Teilen ein.

Elektrischer Anschluss

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollten von einem qualifizierten Elektriker vorgenommen werden.
• Das Gerät muss geerdet sein.
• Bevor Sie Arbeiten durchführen, stellen Sie sicher, dass das Gerät von der Stromversorgung getrennt ist.
• Stellen Sie sicher, dass die Parameter auf dem Typenschild mit den elektrischen Daten der Netzstromversorgung kompatibel sind.
• Stellen Sie sicher, dass das Gerät korrekt installiert ist. Lose und falsche Netzkabel oder Stecker (falls zutreffend) können dazu führen, dass die Klemme zu heiß wird.
• Verwenden Sie das richtige Netzkabel.
• Lassen Sie das Netzkabel nicht verheddern.
• Stellen Sie sicher, dass ein Stoßschutz installiert ist.
• Verwenden Sie die Zugentlastungsschelle am Kabel.
• Stellen Sie sicher, dass das Netzkabel oder der Stecker (falls zutreffend) das heiße Gerät oder heißes Kochgeschirr nicht berührt, wenn Sie das Gerät an die nahegelegenen Steckdosen anschließen.
• Verwenden Sie keine Mehrfachsteckdosenadapter und Verlängerungskabel.
• Stellen Sie sicher, dass keine Beschädigungen am Netzstecker (falls zutreffend) oder am Netzkabel entstehen. Wenden Sie sich an unser autorisiertes Service-Center oder einen Elektriker, um ein beschädigtes Netzkabel auszutauschen.
• Der Stoßschutz von spannungsführenden und isolierten Teilen muss so befestigt sein, dass er ohne Werkzeug nicht entfernt werden kann.
• Verbinden Sie den Netzstecker erst am Ende der Installation mit der Netzsteckdose. Stellen Sie sicher, dass der Netzstecker nach der Installation zugänglich ist.
• Wenn die Netzsteckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, um das Gerät zu trennen. Ziehen Sie immer am Netzstecker.
• Verwenden Sie nur korrekte Trennvorrichtungen: Leitungsschutzschalter, Sicherungen (Schraubsicherungen aus dem Halter entfernt), Fehlerstromschutzschalter und Schütze.
• Die Elektroinstallation muss über eine Trennvorrichtung verfügen, mit der Sie das Gerät allpolig vom Netz trennen können. Die Trennvorrichtung muss eine Kontaktöffnungsbreite von mindestens 3 mm haben.

Verwendung

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungen, Etiketten und Schutzfolien (falls zutreffend).
• Verwenden Sie dieses Gerät in einer häuslichen Umgebung.
• Ändern Sie die Spezifikation dieses Geräts nicht.
• Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Stellen Sie die Kochzone nach jedem Gebrauch auf "aus".

INSTALLATION

Beachten Sie die Sicherheitskapitel.

Vor der Installation

Bevor Sie das Kochfeld installieren, notieren Sie die untenstehenden Informationen vom Typenschild. Das Typenschild befindet sich auf der Unterseite des Kochfelds.

Seriennummer...........................

Einbaukochfelder

Verwenden Sie die Einbaukochfelder erst, nachdem Sie das Kochfeld in die entsprechenden Einbaumöbel und Arbeitsflächen eingebaut haben, die den Normen entsprechen.

Anschlusskabel

• Das Kochfeld wird mit einem Anschlusskabel geliefert.
• Um ein beschädigtes Netzkabel zu ersetzen, verwenden Sie den Kabeltyp: H05V2V2-F, der einer Temperatur von 90°C oder höher standhält. Wenden Sie sich an Ihr lokales Service-Center.

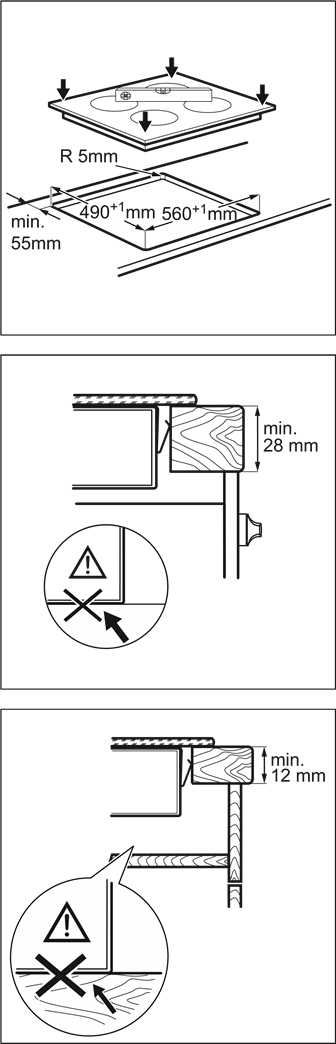

Montage

Wenn das Gerät über einer Schublade installiert ist, kann die Kochfeldlüftung die in der Schublade gelagerten Gegenstände während des Kochvorgangs erwärmen.

PRODUKTBESCHREIBUNG

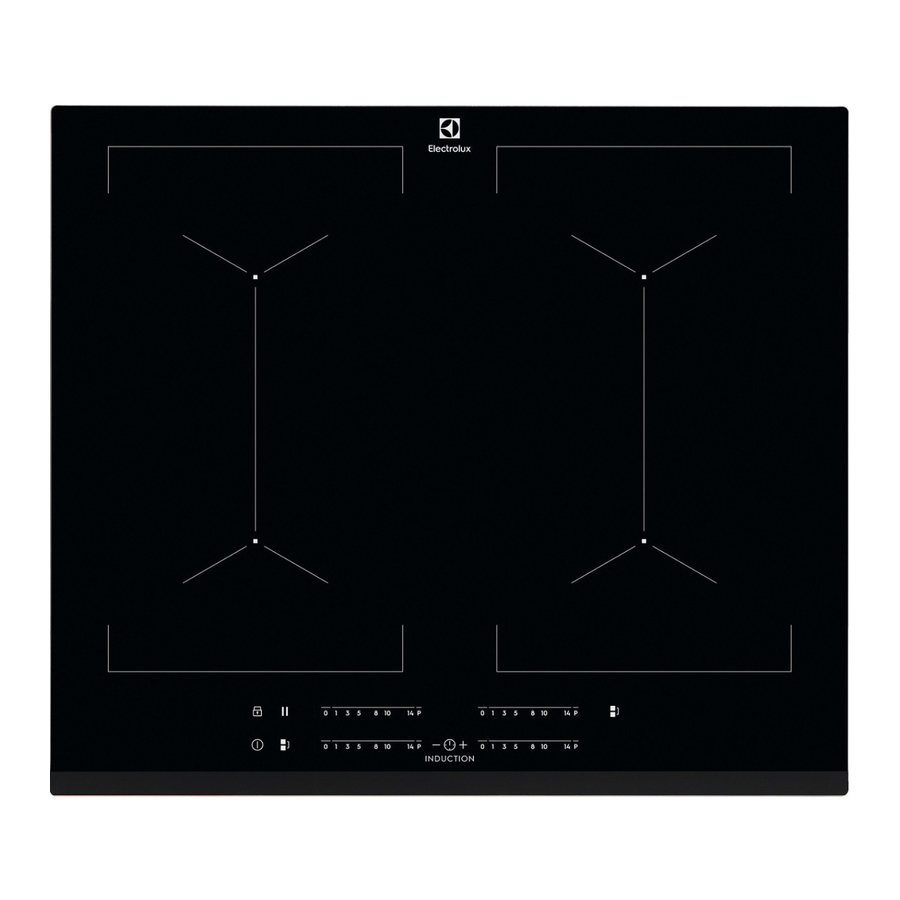

Kochfeldanordnung

1. Induktionskochzone
2. Bedienfeld

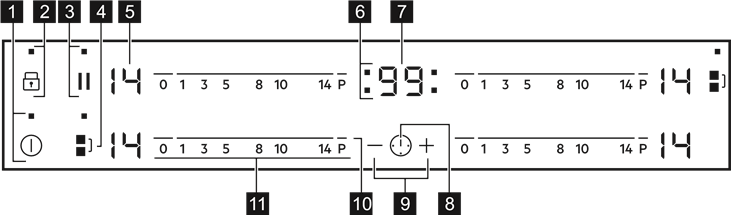

Anordnung des Bedienfelds

Bedienen Sie das Gerät mit den Sensorfeldern. Die Anzeigen, Indikatoren und Töne informieren darüber, welche Funktionen aktiv sind.

	Sensorfeld	Funktion	Kommentar
		ON / OFF (EIN / AUS)	Zum Aktivieren und Deaktivieren des Kochfelds.
		Lock (Sperren) / Child Safety Device (Kindersicherung)	Zum Sperren / Entsperren des Bedienfelds.
		Pause (Pause)	Zum Aktivieren und Deaktivieren der Funktion.
		Bridge (Brückenfunktion)	Zum Aktivieren und Deaktivieren der Funktion.
	-	Anzeige der Heizstufe	Zum Anzeigen der Heizstufe.
	-	Timer-Anzeigen der Kochzonen	Zum Anzeigen, für welche Zone Sie die Zeit eingestellt haben.
	-	Timer-Anzeige	Zum Anzeigen der Zeit in Minuten.
		-	Zum Auswählen der Kochzone.
		-	Zum Erhöhen oder Verringern der Zeit.
		PowerBoost (Leistungssteigerung)	Zum Aktivieren und Deaktivieren der Funktion.
	-	Kontrollleiste	Zum Einstellen einer Heizstufe.

Anzeigen der Heizstufen

Anzeige	Beschreibung
	Die Kochzone ist deaktiviert.
	Die Kochzone ist in Betrieb.
	Pause ist aktiv.
	Automatische Aufheizfunktion ist aktiv.
	PowerBoost ist aktiv.
+ Ziffer	Es liegt eine Störung vor.
	OptiHeat Control (3-stufige Restwärmeanzeige): Weiterkochen / Warmhalten / Restwärme.
	Lock (Sperre) / Child Safety Device (Kindersicherung) ist aktiv.
	Falsches oder zu kleines Kochgeschirr oder kein Kochgeschirr auf der Kochzone.
	Automatische Abschaltung ist aktiv.

OptiHeat Control (3-stufige Restwärmeanzeige)

Es besteht Verbrennungsgefahr durch Restwärme. Die Anzeige zeigt die Höhe der Restwärme an.

Die Induktionskochzonen erzeugen die für den Kochvorgang notwendige Wärme direkt im Boden des Kochgeschirrs. Die Glaskeramik wird durch die Wärme des Kochgeschirrs erhitzt.

TÄGLICHER GEBRAUCH

Siehe Kapitel Sicherheit.

Aktivieren und Deaktivieren

Berühren Sie für 1 Sekunde, um das Kochfeld zu aktivieren oder zu deaktivieren.

Automatische Abschaltung

Die Funktion deaktiviert das Kochfeld automatisch, wenn:

• alle Kochzonen deaktiviert sind,
• Sie nach dem Aktivieren des Kochfelds keine Heizstufe einstellen,
• Sie etwas verschütten oder etwas länger als 10 Sekunden auf das Bedienfeld legen (eine Pfanne, ein Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld wird deaktiviert. Entfernen Sie das Objekt oder reinigen Sie das Bedienfeld.
• das Kochfeld zu heiß wird (z. B. wenn ein Topf trocken kocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder benutzen.
• Sie ungeeignetes Kochgeschirr verwenden. Das Symbol leuchtet auf und die Kochzone wird nach 2 Minuten automatisch deaktiviert.
• Sie eine Kochzone nicht deaktivieren oder die Heizstufe ändern. Nach einiger Zeit leuchtet auf und das Kochfeld wird deaktiviert.

Der Zusammenhang zwischen der Heizstufe und der Zeit, nach der sich das Kochfeld deaktiviert:

Heizstufe		Das Kochfeld deaktiviert sich nach
, 1 - 3		6 Stunden
4 - 7		5 Stunden
8 - 9		4 Stunden
10 - 14		1,5 Stunden

Die Heizstufe

So stellen oder ändern Sie die Heizstufe:

Berühren Sie die Bedienleiste bei der gewünschten Heizstufe oder bewegen Sie Ihren Finger entlang der Bedienleiste, bis Sie die gewünschte Heizstufe erreicht haben.

Benutzen der Kochzonen

Stellen Sie das Kochgeschirr mittig auf die ausgewählte Zone. Induktionskochzonen passen sich automatisch der Größe des Kochgeschirrbodens an.

Sie können mit großem Kochgeschirr auf zwei Kochzonen gleichzeitig kochen. Das Kochgeschirr muss die Mitten beider Zonen abdecken, darf aber die Bereichsmarkierung nicht überschreiten.

Befindet sich das Kochgeschirr zwischen den beiden Mittelpunkten, wird die Brückenfunktion nicht aktiviert.

Brücke

Die Funktion ist aktiv, wenn der Topf die Mitten der beiden Zonen abdeckt.

Diese Funktion verbindet zwei Kochzonen, die dann als eine Einheit funktionieren.

Stellen Sie zuerst die Heizstufe für eine der Kochzonen ein.

So aktivieren Sie die Funktion für die linke / rechte Kochzone: Berühren Sie . Um die Heizstufe einzustellen oder zu ändern, berühren Sie einen der linken / rechten Bediensensoren.

So deaktivieren Sie die Funktion: Berühren Sie . Die Kochzonen funktionieren unabhängig voneinander.

Automatisches Aufheizen

Aktivieren Sie diese Funktion, um eine gewünschte Heizstufe in kürzerer Zeit zu erreichen. Wenn sie eingeschaltet ist, arbeitet die Zone zunächst mit der höchsten Stufe und kocht dann mit der gewünschten Heizstufe weiter.

Um die Funktion zu aktivieren, muss die Kochzone kalt sein.

So aktivieren Sie die Funktion für eine Kochzone: Berühren Sie ( leuchtet auf). Berühren Sie sofort eine gewünschte Heizstufe. Nach 3 Sekunden leuchtet auf.

So deaktivieren Sie die Funktion: Ändern Sie die Heizstufe.

PowerBoost

Diese Funktion stellt den Induktionskochzonen mehr Leistung zur Verfügung. Die Funktion kann für die Induktionskochzone nur für eine begrenzte Zeit aktiviert werden. Nach dieser Zeit schaltet die Induktionskochzone automatisch auf die höchste Heizstufe zurück.

Siehe Kapitel „Technische Daten“.

So aktivieren Sie die Funktion für eine Kochzone: Berühren Sie . leuchtet auf.

So deaktivieren Sie die Funktion: Ändern Sie die Heizstufe.

Timer

Countdown-Timer

Sie können diese Funktion verwenden, um einzustellen, wie lange die Kochzone für einen einzelnen Kochvorgang in Betrieb sein soll.

Stellen Sie zuerst die Heizstufe für die Kochzone ein und stellen Sie dann die Funktion ein.

So stellen Sie die Kochzone ein: Berühren Sie wiederholt, bis die Anzeige der benötigten Kochzone aufleuchtet.

So aktivieren Sie die Funktion: Berühren Sie des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Anzeige der Kochzone langsam zu blinken beginnt, läuft die Zeit herunter.

So sehen Sie die verbleibende Zeit: Stellen Sie die Kochzone mit ein. Die Anzeige der Kochzone beginnt schnell zu blinken. Das Display zeigt die verbleibende Zeit an.

So ändern Sie die Zeit: Stellen Sie die Kochzone mit ein. Berühren Sie oder .

So deaktivieren Sie die Funktion: Stellen Sie die Kochzone mit ein und berühren Sie . Die verbleibende Zeit zählt auf 00 herunter. Die Anzeige der Kochzone erlischt.

Wenn die Zeit abgelaufen ist, ertönt ein Signal und 00 blinkt. Die Kochzone wird deaktiviert.

So stoppen Sie den Ton: Berühren Sie .

CountUp-Timer (Der Hochzähl-Timer)

Sie können diese Funktion verwenden, um zu überwachen, wie lange die Kochzone in Betrieb ist.

So stellen Sie die Kochzone ein: Berühren Sie wiederholt, bis die Anzeige der benötigten Kochzone aufleuchtet.

So aktivieren Sie die Funktion: Berühren Sie des Timers. leuchtet auf. Wenn die Anzeige der Kochzone langsam zu blinken beginnt, zählt die Zeit hoch. Das Display wechselt zwischen und der gezählten Zeit (Minuten).

So sehen Sie, wie lange die Kochzone in Betrieb ist: Stellen Sie die Kochzone mit ein. Die Anzeige der Kochzone beginnt schnell zu blinken. Das Display zeigt an, wie lange die Zone in Betrieb ist.

So deaktivieren Sie die Funktion: Stellen Sie die Kochzone mit ein und berühren Sie oder . Die Anzeige der Kochzone erlischt.

Kurzzeitwecker

Sie können diese Funktion als Kurzzeitwecker verwenden, wenn das Kochfeld aktiviert ist und die Kochzonen nicht in Betrieb sind. Das Heizstufen-Display zeigt an.

So aktivieren Sie die Funktion: Berühren Sie .

Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die Zeit abgelaufen ist, ertönt ein Signal und 00 blinkt.

So stoppen Sie den Ton: Berühren Sie .

Die Funktion hat keinen Einfluss auf den Betrieb der Kochzonen.

Pause

Diese Funktion stellt alle in Betrieb befindlichen Kochzonen auf die niedrigste Heizstufe ein.

Wenn die Funktion aktiv ist, sind alle anderen Symbole auf den Bedienfeldern gesperrt.

Die Funktion stoppt die Timer-Funktionen nicht.

Berühren Sie , um die Funktion zu aktivieren. leuchtet auf. Die Heizstufe wird auf 1 reduziert.

Um die Funktion zu deaktivieren, berühren Sie . Die vorherige Heizstufe leuchtet auf.

Sperre

Sie können das Bedienfeld sperren, während die Kochzonen in Betrieb sind. Dies verhindert ein versehentliches Ändern der Heizstufe.

Stellen Sie zuerst die Heizstufe ein.

So aktivieren Sie die Funktion: Berühren Sie . leuchtet für 4 Sekunden auf. Der Timer bleibt aktiv.

So deaktivieren Sie die Funktion: Berühren Sie . Die vorherige Heizstufe leuchtet auf.

Wenn Sie das Kochfeld deaktivieren, deaktivieren Sie auch diese Funktion.

Kindersicherung

Diese Funktion verhindert eine versehentliche Bedienung des Kochfelds.

So aktivieren Sie die Funktion: Aktivieren Sie das Kochfeld mit . Stellen Sie keine Heizstufe ein. Berühren Sie für 4 Sekunden. leuchtet auf. Deaktivieren Sie das Kochfeld mit .

So deaktivieren Sie die Funktion: Aktivieren Sie das Kochfeld mit . Stellen Sie keine Heizstufe ein. Berühren Sie für 4 Sekunden. leuchtet auf. Deaktivieren Sie das Kochfeld mit .

So überbrücken Sie die Funktion für nur eine Kochzeit: Aktivieren Sie das Kochfeld mit . leuchtet auf. Berühren Sie für 4 Sekunden. Stellen Sie die Heizstufe innerhalb von 10 Sekunden ein. Sie können das Kochfeld bedienen. Wenn Sie das Kochfeld mit deaktivieren, ist die Funktion wieder aktiv.

OffSound Control (Deaktivieren und Aktivieren der Töne)

Deaktivieren Sie das Kochfeld. Berühren Sie für 3 Sekunden. Das Display leuchtet auf und erlischt. Berühren Sie für 3 Sekunden. oder leuchtet auf. Berühren Sie des Timers, um eine der folgenden Optionen auszuwählen:

• - die Töne sind aus
• - die Töne sind an

Um Ihre Auswahl zu bestätigen, warten Sie, bis sich das Kochfeld automatisch deaktiviert.

Wenn die Funktion auf eingestellt ist, hören Sie die Töne nur, wenn:

• Sie berühren
• der Kurzzeitwecker abläuft
• der Countdown-Timer abläuft
• Sie etwas auf das Bedienfeld legen.

Leistungsmanagement

• Kochzonen sind entsprechend der Position und Anzahl der Phasen im Kochfeld gruppiert. Siehe Abbildung.
• Jede Phase hat eine maximale elektrische Belastung von 3700 W.
• Die Funktion teilt die Leistung zwischen den Kochzonen auf, die an dieselbe Phase angeschlossen sind.
• Die Funktion wird aktiviert, wenn die gesamte elektrische Belastung der an eine einzelne Phase angeschlossenen Kochzonen 3700 W überschreitet.
• Die Funktion reduziert die Leistung der anderen Kochzonen, die an dieselbe Phase angeschlossen sind.
• Die Heizstufenanzeige der reduzierten Zonen wechselt zwischen zwei Stufen.


HINWEISE UND TIPPS

Siehe Kapitel Sicherheit.

Kochgeschirr

Bei Induktionskochzonen erzeugt ein starkes elektromagnetisches Feld die Hitze im Kochgeschirr sehr schnell.

Verwenden Sie die Induktionskochzonen mit geeignetem Kochgeschirr.

Material des Kochgeschirrs

• korrekt: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, Mehrschichtboden (mit korrekter Herstellerkennzeichnung).
• nicht korrekt: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr ist für ein Induktionskochfeld geeignet, wenn:

• Wasser auf einer Zone mit höchster Heizstufe sehr schnell kocht.
• ein Magnet am Boden des Kochgeschirrs haftet.

Der Boden des Kochgeschirrs muss so dick und flach wie möglich sein.
Stellen Sie sicher, dass die Pfannenböden sauber und trocken sind, bevor Sie sie auf die Kochfeldoberfläche stellen.

Abmessungen des Kochgeschirrs

Induktionskochzonen passen sich automatisch an die Abmessungen des Bodens des Kochgeschirrs an.

Der Wirkungsgrad der Kochzone hängt vom Durchmesser des Kochgeschirrs ab. Kochgeschirr mit einem Durchmesser, der kleiner als das Minimum ist, erhält nur einen Teil der von der Kochzone erzeugten Leistung.

Siehe "Technische Daten".

Die Geräusche während des Betriebs

Wenn Sie hören:

• Knistergeräusch: Kochgeschirr besteht aus verschiedenen Materialien (Sandwichbauweise).
• Pfeifgeräusch: Sie verwenden die Kochzone mit hoher Leistungsstufe und das Kochgeschirr besteht aus verschiedenen Materialien (Sandwichbauweise).
• Brummen: Sie verwenden eine hohe Leistungsstufe.
• Klicken: elektrische Schaltvorgänge treten auf.
• Zischen, Summen: der Lüfter arbeitet.

Die Geräusche sind normal und weisen nicht auf eine Fehlfunktion des Kochfelds hin.

Öko Timer (Eco Timer)

Um Energie zu sparen, schaltet sich die Heizung der Kochzone ab, bevor der Countdown-Timer ertönt. Der Unterschied in der Betriebszeit hängt von der Heizstufe und der Dauer des Kochvorgangs ab.

Beispiele für Kochanwendungen

Der Zusammenhang zwischen der Heizstufe einer Zone und ihrem Stromverbrauch ist nicht linear. Wenn Sie die Heizstufe erhöhen, ist dies nicht proportional zum Anstieg des Stromverbrauchs. Das bedeutet, dass eine Kochzone mit mittlerer Heizstufe weniger als die Hälfte ihrer Leistung verbraucht.

Die Daten in der Tabelle dienen nur als Richtwert.

Heizstufe	Verwendung für:	Zeit (min)	Hinweise
- 1	Gekochte Speisen warmhalten.	nach Bedarf	Einen Deckel auf das Kochgeschirr legen.
1 - 3	Hollandaise-Soße, schmelzen: Butter, Schokolade, Gelatine.	5 - 25	Von Zeit zu Zeit umrühren.
1 - 3	Fest werden lassen: luftige Omeletts, gebackene Eier.	10 - 40	Mit Deckel kochen.
3 - 5	Reis und Milchgerichte köcheln lassen, Fertiggerichte aufwärmen.	25 - 50	Mindestens doppelt so viel Flüssigkeit wie Reis hinzufügen, Milchgerichte auf halbem Weg des Vorgangs umrühren.
5 - 7	Gemüse, Fisch, Fleisch dämpfen.	20 - 45	Ein paar Esslöffel Flüssigkeit hinzufügen.
7 - 9	Kartoffeln dämpfen.	20 - 60	Max. ¼ l Wasser für 750 g Kartoffeln verwenden.
7 - 9	Größere Mengen an Speisen, Eintöpfe und Suppen kochen.	60 - 150	Bis zu 3 l Flüssigkeit plus Zutaten.
9 - 12	Schonend braten: Schnitzel, Kalbscordon bleu, Koteletts, Frikadellen, Würstchen, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts.	nach Bedarf	Zur Hälfte wenden.
12 - 13	Stark braten, Rösti, Lendensteaks, Steaks.	5 - 15	Zur Hälfte wenden.
14	Wasser kochen, Nudeln kochen, Fleisch anbraten (Gulasch, Schmorbraten), Pommes frittieren.
	Große Mengen Wasser kochen. PowerBoost ist aktiviert.

PFLEGE UND REINIGUNG

Siehe Kapitel Sicherheit.

Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie immer Kochgeschirr mit sauberem Boden.
• Kratzer oder dunkle Flecken auf der Oberfläche haben keinen Einfluss auf die Funktion des Kochfelds.
• Verwenden Sie einen speziellen Reiniger, der für die Kochfeldoberfläche geeignet ist.
• Verwenden Sie einen speziellen Schaber für das Glas.

Reinigung des Kochfelds

• Sofort entfernen: geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Speisen, da der Schmutz sonst das Kochfeld beschädigen kann. Achten Sie darauf, Verbrennungen zu vermeiden. Verwenden Sie einen speziellen Kochfeldschaber auf der Glasoberfläche in einem spitzen Winkel und bewegen Sie die Klinge auf der Oberfläche.
• Entfernen, wenn das Kochfeld ausreichend abgekühlt ist: Kalkringe, Wasserränder, Fettflecken, glänzende metallische Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Glänzende metallische Verfärbungen entfernen: Verwenden Sie eine Lösung aus Wasser mit Essig und reinigen Sie die Glasoberfläche mit einem Tuch.

FEHLERBEHEBUNG

Siehe Kapitel Sicherheit.

Was tun, wenn ...

Problem		Mögliche Ursache			Abhilfe
Das Kochfeld lässt sich nicht aktivieren oder bedienen.		Das Kochfeld ist nicht an die Stromversorgung angeschlossen oder falsch angeschlossen.			Prüfen Sie, ob das Kochfeld korrekt an die Stromversorgung angeschlossen ist. Siehe Anschlussplan.
		Die Sicherung ist durchgebrannt.			Stellen Sie sicher, dass die Sicherung die Ursache der Störung ist. Wenn die Sicherung immer wieder durchbrennt, wenden Sie sich an einen qualifizierten Elektriker.
		Sie stellen die Kochstufe nicht innerhalb von 10 Sekunden ein.			Aktivieren Sie das Kochfeld erneut und stellen Sie die Kochstufe innerhalb von weniger als 10 Sekunden ein.
		Sie haben 2 oder mehr Sensorfelder gleichzeitig berührt.			Berühren Sie nur ein Sensorfeld.
		Pause ist aktiv.			Siehe „Daily use“ (Tägliche Nutzung).
		Auf dem Bedienfeld befinden sich Wasser- oder Fettspritzer.			Reinigen Sie das Bedienfeld.
Ein akustisches Signal ertönt und das Kochfeld schaltet sich ab. Ein akustisches Signal ertönt, wenn das Kochfeld ausgeschaltet wird.		Sie haben etwas auf eines oder mehrere Sensorfelder gestellt.			Entfernen Sie den Gegenstand von den Sensorfeldern.
Das Kochfeld schaltet sich ab.		Sie haben etwas auf das Sensorfeld gestellt.			Entfernen Sie den Gegenstand vom Sensorfeld.
Die Restwärmeanzeige leuchtet nicht auf.		Die Kochzone ist nicht heiß, da sie nur für kurze Zeit betrieben wurde oder der Sensor beschädigt ist.			Wenn die Kochzone lange genug in Betrieb war, um heiß zu sein, wenden Sie sich an ein autorisiertes Servicecenter.
Die Aufkochautomatik funktioniert nicht.		Die Kochzone ist heiß.			Lassen Sie die Kochzone ausreichend abkühlen.
		Die höchste Kochstufe ist eingestellt.			Die höchste Kochstufe hat die gleiche Leistung wie die Funktion.
Die Kochstufe wechselt zwischen zwei Stufen.		Das Leistungsmanagement ist aktiv.			Siehe „Daily use“ (Tägliche Nutzung).
Die Sensorfelder werden heiß.		Das Kochgeschirr ist zu groß oder Sie haben es zu nah an die Bedienelemente gestellt.			Stellen Sie großes Kochgeschirr, wenn möglich, auf die hinteren Kochzonen.
Es ertönt kein Ton, wenn Sie die Sensorfelder des Bedienfelds berühren.		Die Töne sind deaktiviert.			Aktivieren Sie die Töne. Siehe „Daily use“ (Tägliche Nutzung).
leuchtet auf.		Kindersicherung oder Sperrfunktion ist aktiv.			Siehe „Daily use“ (Tägliche Nutzung).
leuchtet auf.		Es befindet sich kein Kochgeschirr auf der Kochzone.			Stellen Sie Kochgeschirr auf die Kochzone.
		Das Kochgeschirr ist ungeeignet.			Verwenden Sie geeignetes Kochgeschirr. Siehe „Hints and tips“ (Hinweise und Tipps).
		Der Durchmesser des Topfbodens ist zu klein für die Kochzone.			Verwenden Sie Kochgeschirr mit den richtigen Abmessungen. Siehe „Technical data“ (Technische Daten).
und eine Zahl leuchten auf.		Es liegt ein Fehler im Kochfeld vor.			Schalten Sie das Kochfeld aus und nach 30 Sekunden wieder ein. Wenn erneut aufleuchtet, trennen Sie das Kochfeld von der Stromversorgung. Schließen Sie das Kochfeld nach 30 Sekunden wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicecenter.
Sie hören einen konstanten Piepton.		Der elektrische Anschluss ist falsch.			Trennen Sie das Kochfeld von der Stromversorgung. Bitten Sie einen qualifizierten Elektriker, die Installation zu überprüfen.

Wenn Sie keine Lösung finden...

Wenn Sie selbst keine Lösung für das Problem finden, wenden Sie sich an Ihren Händler oder ein autorisiertes Servicecenter. Geben Sie die Daten vom Typenschild an. Geben Sie auch den dreistelligen Buchstabencode für die Glaskeramik (er befindet sich in der Ecke der Glasoberfläche) und eine angezeigte Fehlermeldung an. Stellen Sie sicher, dass Sie das Kochfeld korrekt bedient haben. Andernfalls ist die Wartung durch einen Servicetechniker oder Händler auch während der Garantiezeit nicht kostenlos. Die Anweisungen zum Servicecenter und die Garantiebedingungen finden Sie im Garantieheft.

TECHNISCHE DATEN

Typenschild

Model EIV644
Typ 61 B4A 04 AA
Induktion 7.35 kW
Serien-Nr. ......
ELECTROLUX
PNC 949 596 713 00
220 - 240 V / 400 V 2N 50 - 60 Hz
Hergestellt in Deutschland
7.35 kW

Spezifikation der Kochzonen

Kochzone	Nennleistung (maximale Kochstufe) [W]	PowerBoost [W]	PowerBoost maximale Dauer [min]	Kochgeschirrdurchmesser [mm]
Vorne links	2300	3200	10	125 - 210
Hinten links	2300	3200	10	125 - 210
Vorne rechts	2300	3200	10	125 - 210
Hinten rechts	2300	3200	10	125 - 210

Die Leistung der Kochzonen kann in einem geringen Bereich von den Angaben in der Tabelle abweichen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.

Für optimale Kochergebnisse verwenden Sie Kochgeschirr, dessen Durchmesser nicht größer ist als der in der Tabelle angegebene.

ENERGIEEFFIZIENZ

Produktinformationen gemäß EU 66/2014

Modellkennung		EIV644
Art des Kochfelds		Einbaukochfeld
Anzahl der Kochzonen		2
Heiztechnologie		Induktion
Länge (L) und Breite (B) der Kochzone	Links	L 39.2 cm W 22.0 cm
Länge (L) und Breite (B) der Kochzone	Rechts	L 39.2 cm W 22.0 cm
Energieverbrauch der Kochzone (EC elektrische Kochfläche)	Links	183.9 Wh / kg
Energieverbrauch der Kochzone (EC elektrische Kochfläche)	Rechts	183.9 Wh / kg
Energieverbrauch des Kochfelds (EC elektrisches Kochfeld)		183.9 Wh / kg

EN 60350-2 - Haushalts-Elektrokochgeräte - Teil 2: Kochfelder - Verfahren zur Messung der Leistung

Energie sparen

Sie können im Alltag Energie beim Kochen sparen, wenn Sie die folgenden Hinweise beachten.

• Erhitzen Sie nur die Menge Wasser, die Sie benötigen.
• Legen Sie, wenn möglich, immer Deckel auf das Kochgeschirr.
• Stellen Sie das Kochgeschirr auf die Kochzone, bevor Sie diese aktivieren.
• Verwenden Sie kleineres Kochgeschirr auf kleineren Kochzonen.
• Stellen Sie das Kochgeschirr direkt in die Mitte der Kochzone.
• Nutzen Sie die Restwärme, um Speisen warmzuhalten oder zu schmelzen.

SAUDI-ARABIEN - KUNDENDIENST

Weitere Kundendienststellen im Ausland

In diesen Ländern gelten die Garantiebedingungen unserer jeweiligen Vertretungen. Weitere Einzelheiten erhalten Sie direkt.

First Distribution Company (FDC) Al Faisaliah Group

Adresse des Hauptservicecenters:

Al Khalidiya area – Port Street – Building name: Mussa 4
AL Dammam, Königreich Saudi-Arabien.

Postanschrift:

P.O Box 2728 Riyadh 11461
Königreich Saudi-Arabien
Tel. + 966 11 243-9732
Fax +966 11 243-9674

UMWELTBELANGE

Recyceln Sie Materialien mit dem Symbol . Geben Sie die Verpackung in entsprechende Behälter, um sie zu recyceln. Helfen Sie mit, die Umwelt und die menschliche Gesundheit zu schützen, indem Sie Elektro- und Elektronikaltgeräte recyceln. Entsorgen Sie Geräte, die mit dem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt bei Ihrer örtlichen Recyclingstelle ab oder wenden Sie sich an Ihr Gemeindeamt.

Zulässige Inhaltsbegrenzung einiger giftiger Chemikalien gewährleistet (RoHS-konform).

www.electrolux.com

Besuchen Sie unsere Website für:

Erhalten Sie Nutzungshinweise, Broschüren, Fehlerbehebung, Serviceinformationen: www.electrolux.com/webselfservice

Registrieren Sie Ihr Produkt für besseren Service: www.registerelectrolux.com

Kaufen Sie Zubehör, Verbrauchsmaterialien und Originalersatzteile für Ihr Gerät: www.electrolux.com/shop

KUNDENBETREUUNG UND SERVICE

Verwenden Sie immer Originalersatzteile.
Wenn Sie unser autorisiertes Servicezentrum kontaktieren, stellen Sie sicher, dass Sie folgende Daten zur Hand haben: Modell, PNC, Seriennummer.
Die Informationen finden Sie auf dem Typenschild.

Warnung / Vorsicht – Sicherheitsinformationen

Allgemeine Informationen und Tipps

Umweltinformationen

Änderungen vorbehalten.

Referenzen

• http://www.electrolux.com
• http://www.electrolux.com/webselfservice
• Gerät registrieren – Produktregistrierung – Electrolux
• http://www.electrolux.com/shop

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Electrolux EIV644 - Kochfeld-Handbuch herunterladen

Verfügbare Sprachen
