Electrolux LIT6043 - Kochfeld-Handbuch

INSTALLATION

Siehe Kapitel Sicherheit.

Vor der Installation

Bevor Sie das Kochfeld installieren, notieren Sie die Seriennummer vom Typenschild. Das Typenschild befindet sich an der Unterseite des Kochfelds.

Einbaukochfelder

Verwenden Sie die Einbaukochfelder erst, nachdem Sie das Kochfeld in die entsprechenden Einbauschränke und Arbeitsflächen, die den Normen entsprechen, eingebaut haben.

Anschlusskabel

• Für einen einphasigen oder zweiphasigen Anschluss verwenden Sie den Kabeltyp: H03V2V2-F oder H05BB-F, der einer Temperatur von 90°C oder höher standhält.
• Um das beschädigte Netzkabel zu ersetzen, verwenden Sie das Kabel: H03V2V2-F oder H05BB-F, das einer Temperatur von 90°C oder höher standhält. Kontaktieren Sie ein autorisiertes Servicezentrum. Das Anschlusskabel darf nur von einem qualifizierten Elektriker ersetzt werden.

Montage

Wenn Sie das Kochfeld unter einer Dunstabzugshaube installieren, beachten Sie die Installationsanweisungen der Dunstabzugshaube für den Mindestabstand zwischen den Geräten.

Wenn das Gerät über einer Schublade installiert wird, kann die Kochfeldlüftung die in der Schublade gelagerten Gegenstände während des Kochvorgangs erwärmen.

Kombination mit Standardbackofen

Kombination mit Doppelbackofen
A = min. 6 mm, für Doppelbacköfen von AEG, Electrolux und Zanussi.
A = min. 12 mm, für Doppelbacköfen anderer Marken.

Finden Sie das Video-Tutorial "How to install your Electrolux Induction Hob - Worktop installation" (Wie Sie Ihr Electrolux Induktionskochfeld installieren - Arbeitsplatteninstallation), indem Sie den vollständigen Namen wie in der untenstehenden Grafik angegeben eingeben.
www.youtube.com/electrolux
www.youtube.com/aeg

PRODUKTBESCHREIBUNG

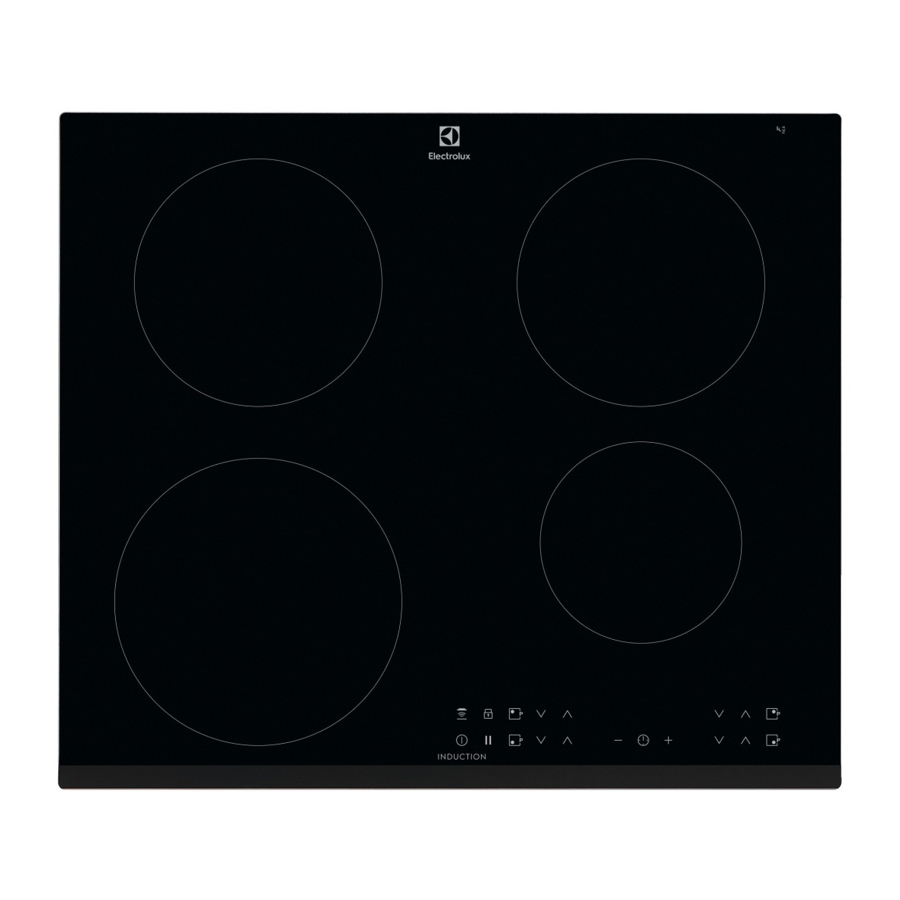

Anordnung der Kochfläche

1. Induktionskochzone
2. Bedienfeld

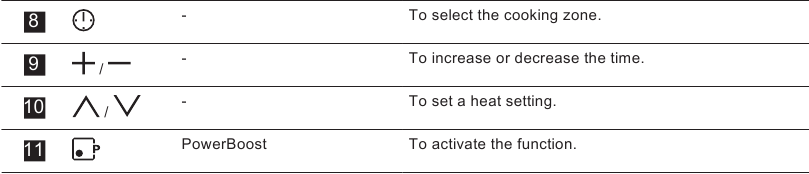

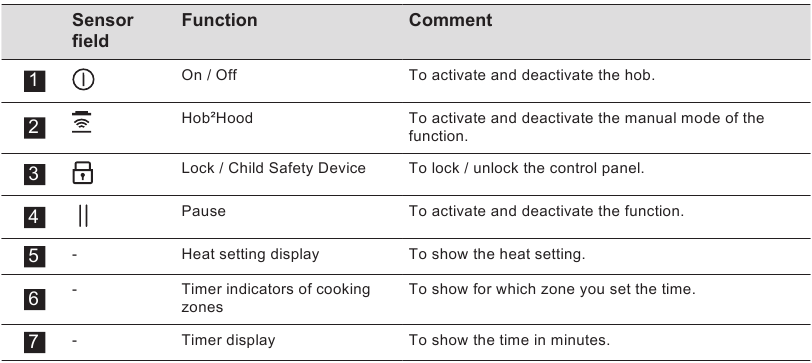

Anordnung des Bedienfelds

Verwenden Sie die Sensorfelder, um das Gerät zu bedienen. Die Anzeigen, Indikatoren und Töne informieren darüber, welche Funktionen aktiv sind.

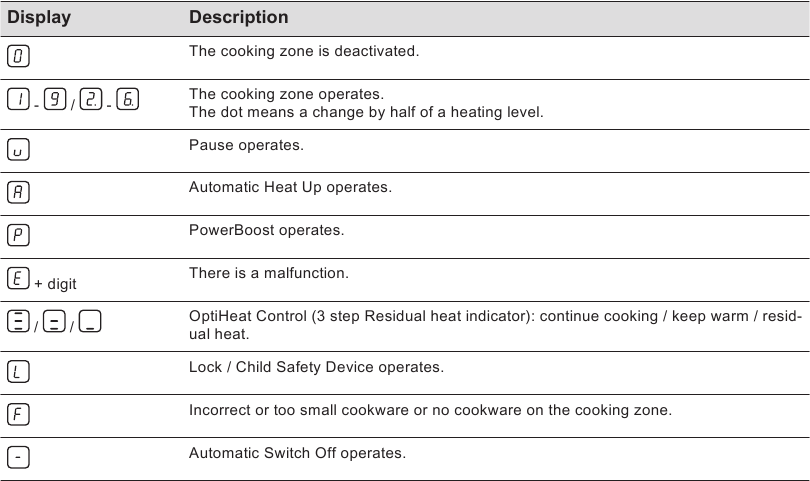

Anzeigen der Heizeinstellung

TÄGLICHER GEBRAUCH

Siehe Kapitel Sicherheit.

Aktivieren und Deaktivieren

Berühren Sie für 1 Sekunde, um das Kochfeld zu aktivieren oder zu deaktivieren.

Automatische Abschaltung

Die Funktion deaktiviert das Kochfeld automatisch, wenn:

• alle Kochzonen deaktiviert sind,
• Sie nach dem Aktivieren des Kochfelds keine Heizstufe einstellen,
• Sie etwas verschütten oder etwas länger als 10 Sekunden auf das Bedienfeld legen (eine Pfanne, ein Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld wird deaktiviert. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.
• das Kochfeld zu heiß wird (z. B. wenn ein Topf trocken kocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld erneut verwenden.
• Sie ungeeignetes Kochgeschirr verwenden. Das Symbol leuchtet auf und die Kochzone wird nach 2 Minuten automatisch deaktiviert.
• Sie eine Kochzone nicht deaktivieren oder die Heizstufe ändern. Nach einiger Zeit leuchtet auf und das Kochfeld wird deaktiviert.

Der Zusammenhang zwischen der Heizstufe und der Zeit, nach der sich das Kochfeld deaktiviert:

Heizstufe	Das Kochfeld deaktiviert sich nach
, 1 - 2	6 Stunden
3 - 4	5 Stunden
5	4 Stunden
6 - 9	1,5 Stunden

Die Heizstufe

Berühren Sie um die Heizstufe zu erhöhen. Berühren Sie um die Heizstufe zu verringern. Berühren Sie und gleichzeitig, um die Kochzone zu deaktivieren.

OptiHeat Control

(3-stufige Restwärmeanzeige)

Solange die Anzeige sichtbar ist, besteht Verbrennungsgefahr durch Restwärme.

Die Induktionskochzonen erzeugen die für den Kochvorgang notwendige Wärme direkt im Boden des Kochgeschirrs. Die Glaskeramik wird durch die Wärme des Kochgeschirrs erhitzt.

Die Anzeigen erscheinen, wenn eine Kochzone heiß ist. Sie zeigen die Höhe der Restwärme für die Kochzonen an, die Sie gerade verwenden:
- weiterkochen,
- warmhalten,
- Restwärme.

Die Anzeige kann auch erscheinen:

• für die benachbarten Kochzonen, auch wenn Sie diese nicht verwenden,
• wenn heißes Kochgeschirr auf eine kalte Kochzone gestellt wird,
• wenn das Kochfeld deaktiviert, die Kochzone aber noch heiß ist.

Die Anzeige verschwindet, wenn die Kochzone abgekühlt ist.

Automatic Heat Up

Wenn Sie diese Funktion aktivieren, erreichen Sie eine notwendige Heizstufe in kürzerer Zeit. Die Funktion stellt für eine gewisse Zeit die höchste Heizstufe ein und reduziert diese dann auf die korrekte Heizstufe.

Zum Aktivieren der Funktion muss die Kochzone kalt sein

So aktivieren Sie die Funktion für eine Kochzone: berühren Sie ( leuchtet auf). Berühren Sie sofort ( leuchtet auf). Berühren Sie sofort, bis die richtige Heizstufe aufleuchtet. Nach 3 Sekunden leuchtet auf.

So deaktivieren Sie die Funktion: berühren Sie .

PowerBoost

Diese Funktion stellt den Induktionskochzonen mehr Leistung zur Verfügung. Die Funktion kann für die Induktionskochzone nur für eine begrenzte Zeit aktiviert werden. Nach dieser Zeit stellt sich die Induktionskochzone automatisch auf die höchste Heizstufe zurück.

Siehe Kapitel "Technische Daten"

So aktivieren Sie die Funktion für eine Kochzone: berühren Sie . leuchtet auf.
So deaktivieren Sie die Funktion: berühren Sie oder

Timer

• Countdown-Timer
  Mit dieser Funktion können Sie die Dauer einer einzelnen Kochsitzung einstellen.
  Stellen Sie zuerst die Heizstufe für die Kochzone ein und stellen Sie dann die Funktion ein.
  So stellen Sie die Kochzone ein: berühren Sie wiederholt, bis die Anzeige einer Kochzone erscheint.
  So aktivieren Sie die Funktion oder ändern die Zeit: berühren Sie oder des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Anzeige der Kochzone zu blinken beginnt, läuft die Zeit herunter.
  So zeigen Sie die verbleibende Zeit an: berühren Sie die Kochzone. Die Anzeige der Kochzone beginnt zu blinken. Das Display zeigt die verbleibende Zeit an.
  So deaktivieren Sie die Funktion: berühren Sie die Kochzone und berühren Sie dann . Die verbleibende Zeit zählt bis **00** herunter. Die Anzeige der Kochzone verschwindet.

Wenn der Countdown endet, ertönt ein akustisches Signal und **00** blinkt. Die Kochzone wird deaktiviert

So stoppen Sie den Ton: berühren Sie .

• Minutenwecker
  Sie können diese Funktion verwenden, wenn das Kochfeld aktiviert ist und die Kochzonen nicht in Betrieb sind. Die Anzeige der Heizstufe zeigt an
  So aktivieren Sie die Funktion: berühren Sie und berühren Sie dann oder des Timers, um die Zeit einzustellen. Wenn die Zeit abgelaufen ist, ertönt ein akustisches Signal und **00** blinkt.
  So stoppen Sie den Ton: berühren Sie .
  So deaktivieren Sie die Funktion: berühren Sie und berühren Sie dann . Die verbleibende Zeit zählt bis **00** herunter.

Die Funktion hat keinen Einfluss auf den Betrieb der Kochzonen.

Pause

Diese Funktion stellt alle in Betrieb befindlichen Kochzonen auf die niedrigste Heizstufe ein.
Wenn die Funktion in Betrieb ist, sind alle anderen Symbole auf den Bedienfeldern gesperrt.
Die Funktion stoppt den Timer nicht

1. So aktivieren Sie die Funktion: drücken Sie . leuchtet auf. Die Heizstufe wird auf 1 gesenkt
2. So deaktivieren Sie die Funktion: drücken Sie . Die vorherige Heizstufe erscheint.

Lock

Sie können das Bedienfeld sperren, während die Kochzonen in Betrieb sind. Dies verhindert eine versehentliche Änderung der Heizstufe.
Stellen Sie zuerst die Heizstufe ein.
So aktivieren Sie die Funktion: berühren Sie . leuchtet 4 Sekunden lang auf. Der Timer bleibt eingeschaltet.
So deaktivieren Sie die Funktion: berühren Sie . Die vorherige Heizstufe leuchtet auf.

Wenn Sie das Kochfeld deaktivieren, deaktivieren Sie auch diese Funktion

Kindersicherung

Diese Funktion verhindert eine unbeabsichtigte Bedienung des Kochfelds.

So aktivieren Sie die Funktion: Aktivieren Sie das Kochfeld mit . Stellen Sie keine Heizstufe ein. Berühren Sie für 4 Sekunden. leuchtet auf. Deaktivieren Sie das Kochfeld mit .

So deaktivieren Sie die Funktion: Aktivieren Sie das Kochfeld mit . Stellen Sie keine Heizstufe ein. Berühren Sie für 4 Sekunden. leuchtet auf. Deaktivieren Sie das Kochfeld mit .

So setzen Sie die Funktion für nur eine Kochzeit außer Kraft: Aktivieren Sie das Kochfeld mit . leuchtet auf. Berühren Sie für 4 Sekunden. Stellen Sie die Heizstufe innerhalb von 10 Sekunden ein. Sie können das Kochfeld bedienen. Wenn Sie das Kochfeld mit deaktivieren, ist die Funktion wieder aktiv.

OffSound Control

Deaktivierung und Aktivierung der Töne

Deaktivieren Sie das Kochfeld. Berühren Sie für 3 Sekunden. Das Display leuchtet auf und erlischt wieder. Berühren Sie für 3 Sekunden. oder leuchtet auf. Berühren Sie des Timers, um eine der folgenden Optionen auszuwählen:

• - die Töne sind ausgeschaltet
• - die Töne sind eingeschaltet

Um Ihre Auswahl zu bestätigen, warten Sie, bis sich das Kochfeld automatisch deaktiviert.

Wenn die Funktion auf eingestellt ist, hören Sie die Töne nur, wenn:

• Sie berühren
• der Kurzzeitwecker abläuft
• der Countdown-Timer abläuft
• Sie etwas auf das Bedienfeld legen.

Leistungsmanagement

Wenn mehrere Zonen aktiv sind und die verbrauchte Leistung die Begrenzung der Stromversorgung überschreitet, teilt diese Funktion die verfügbare Leistung auf alle Kochzonen (die an dieselbe Phase angeschlossen sind) auf. Das Kochfeld steuert die Heizstufen, um die Sicherungen der Hausinstallation zu schützen.

• Kochzonen werden entsprechend der Position und Anzahl der Phasen im Kochfeld gruppiert. Jede Phase hat eine maximale elektrische Belastung (3700 W). Wenn das Kochfeld die Grenze der maximal verfügbaren Leistung innerhalb einer Phase erreicht, wird die Leistung der Kochzonen automatisch reduziert.
• Die Heizstufe der zuletzt ausgewählten Kochzone wird immer priorisiert. Die verbleibende Leistung wird in umgekehrter Reihenfolge der Auswahl auf die zuvor aktivierten Kochzonen aufgeteilt.
• Die Anzeige der Heizstufe der reduzierten Zonen wechselt zwischen der ursprünglich gewählten Heizstufe und der reduzierten Heizstufe.
• Warten Sie, bis die Anzeige aufhört zu blinken, oder reduzieren Sie die Heizstufe der zuletzt ausgewählten Kochzone. Die Kochzonen werden mit der reduzierten Heizstufe weiterbetrieben. Ändern Sie die Heizstufen der Kochzonen bei Bedarf manuell.

Beachten Sie die Abbildung für mögliche Kombinationen, in denen die Leistung auf die Kochzonen verteilt werden kann.

Hob2Hood

Es ist eine fortschrittliche automatische Funktion, die das Kochfeld mit einer speziellen Dunstabzugshaube verbindet. Sowohl das Kochfeld als auch die Dunstabzugshaube verfügen über einen Infrarotsignalgeber. Die Lüftergeschwindigkeit wird automatisch basierend auf der Moduseinstellung und der Temperatur des heißesten Kochgeschirrs auf dem Kochfeld festgelegt. Sie können den Lüfter auch manuell über das Kochfeld bedienen.

Bei den meisten Dunstabzugshauben ist das Fernsteuerungssystem ursprünglich deaktiviert. Aktivieren Sie es, bevor Sie die Funktion nutzen. Weitere Informationen finden Sie in der Bedienungsanleitung der Dunstabzugshaube.

Die Funktion automatisch bedienen

Um die Funktion automatisch zu bedienen, stellen Sie den automatischen Modus auf H1 – H6 ein. Das Kochfeld ist ursprünglich auf H5 eingestellt. Die Dunstabzugshaube reagiert, sobald Sie das Kochfeld bedienen. Das Kochfeld erkennt automatisch die Temperatur des Kochgeschirrs und passt die Lüftergeschwindigkeit an.

Automatische Modi
	Automatisches Licht	Kochen1)	Braten2)
H0	Aus	Aus	Aus
H1	Ein	Aus	Aus
H2 3)	Ein	Lüfterstufe 1	Lüfterstufe 1
H3	Ein	Aus	Lüfterstufe 1
H4	Ein	Lüfterstufe 1	Lüfterstufe 1
H5	Ein	Lüfterstufe 1	Lüfterstufe 2
H6	Ein	Lüfterstufe 2	Lüfterstufe 3

Um die Dunstabzugshaube direkt am Bedienfeld der Dunstabzugshaube zu bedienen, deaktivieren Sie den automatischen Modus der Funktion.

¹⁾ Das Kochfeld erkennt den Kochvorgang und aktiviert die Lüftergeschwindigkeit entsprechend dem automatischen Modus.
²⁾ Das Kochfeld erkennt den Bratvorgang und aktiviert die Lüftergeschwindigkeit entsprechend dem automatischen Modus.
³⁾ Dieser Modus aktiviert den Lüfter und das Licht und ist nicht temperaturabhängig.

Den automatischen Modus ändern

1. Das Kochfeld deaktivieren.
2. Drücken Sie 3 Sekunden lang. Das Display schaltet sich ein und wieder aus.
3. Drücken Sie 3 Sekunden lang.
4. Drücken Sie mehrmals, bis erscheint.
5. Drücken Sie des Timers, um einen automatischen Modus auszuwählen.

Um die Dunstabzugshaube direkt am Bedienfeld der Dunstabzugshaube zu bedienen, deaktivieren Sie den automatischen Modus der Funktion.

Wenn Sie das Kochen beenden und das Kochfeld deaktivieren, kann der Dunstabzugshaubenlüfter noch eine bestimmte Zeit lang weiterlaufen. Danach deaktiviert das System den Lüfter automatisch und verhindert eine versehentliche Aktivierung des Lüfters für die nächsten 30 Sekunden.

Die Lüftergeschwindigkeit manuell bedienen

Sie können die Funktion auch manuell bedienen.
Drücken Sie dazu wenn das Kochfeld aktiv ist. Dies deaktiviert den automatischen Betrieb der Funktion und ermöglicht es Ihnen, die Lüftergeschwindigkeit manuell zu ändern. Wenn Sie drücken, erhöhen Sie die Lüftergeschwindigkeit um eine Stufe. Wenn Sie eine Intensivstufe erreichen und erneut drücken, stellen Sie die Lüftergeschwindigkeit auf 0, wodurch der Dunstabzugshaubenlüfter deaktiviert wird. Um den Lüfter wieder mit Lüfterstufe 1 zu starten, drücken Sie .

Um den automatischen Betrieb der Funktion zu aktivieren, deaktivieren Sie das Kochfeld und aktivieren Sie es erneut.

Das Licht aktivieren

Sie können das Kochfeld so einstellen, dass das Licht automatisch aktiviert wird, sobald Sie das Kochfeld einschalten. Stellen Sie dazu den automatischen Modus auf H1 – H6 ein.

Das Licht an der Dunstabzugshaube deaktiviert sich 2 Minuten nach dem Deaktivieren des Kochfelds.

HINWEISE UND TIPPS

Siehe Kapitel „Sicherheit“.

Kochgeschirr

Verwenden Sie die Induktionskochzonen mit geeignetem Kochgeschirr.

• Um Überhitzung zu vermeiden und die Leistung der Zonen zu verbessern, muss das Kochgeschirr so dick und flach wie möglich sein.
• Stellen Sie sicher, dass die Böden des Kochgeschirrs sauber und trocken sind, bevor Sie es auf die Kochfläche stellen.
• Achten Sie immer darauf, das Kochgeschirr nicht an den Kanten und Ecken des Glases zu verschieben oder zu reiben, da dies die Glasoberfläche absplittern oder beschädigen könnte.

Kochgeschirrmaterial

• korrekt: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, Mehrschichtboden (mit korrekter Herstellerkennzeichnung).
• nicht korrekt: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr ist für ein Induktionskochfeld geeignet, wenn:

• Wasser auf einer Zone, die auf die höchste Heizstufe eingestellt ist, sehr schnell kocht.
• ein Magnet am Boden des Kochgeschirrs haftet.

Kochgeschirrabmessungen

• Induktionskochzonen passen sich automatisch an die Abmessungen des Kochgeschirrbodens an. Richtige Kochgeschirrabmessungen finden Sie unter „Technische Daten“ > „Spezifikationen der Kochzonen“. Stellen Sie das Kochgeschirr mittig auf die ausgewählte Kochzone.
• Die Effizienz einer Kochzone hängt vom Durchmesser des Kochgeschirrs ab. Für eine optimale Wärmeübertragung verwenden Sie Kochgeschirr mit einem Bodendurchmesser, der der Größe der Kochzone ähnelt (d.h. dem maximalen Kochgeschirrdurchmesserwert unter „Technische Daten“ > „Spezifikationen der Kochzonen“).
  • Kochgeschirr mit einem Durchmesser, der kleiner ist als die Größe einer bestimmten Kochzone, empfängt nur einen Teil der von der Kochzone erzeugten Leistung, was zu einer langsameren Erwärmung führt.
  • Sowohl aus Sicherheitsgründen als auch für optimale Kochergebnisse sollten Sie kein Kochgeschirr verwenden, das größer ist als unter „Spezifikationen der Kochzonen“ angegeben. Vermeiden Sie es, Kochgeschirr während des Kochens in der Nähe des Bedienfelds aufzubewahren. Dies könnte die Funktion des Bedienfelds beeinträchtigen oder Kochfeldfunktionen versehentlich aktivieren.

Siehe „Technische Daten“.

Geräusche während des Betriebs

Die Geräusche sind normal und weisen auf keine Fehlfunktion hin. Kochgeschirrgeräusche können je nach Material des Kochgeschirrs und Leistungsstufe variieren.

Kochgeschirrbezogene Geräusche:

• Knackgeräusch: Kochgeschirr besteht aus verschiedenen Materialien (Sandwichkonstruktion).
• Pfeifgeräusch: Sie verwenden eine Kochzone mit hoher Leistungsstufe und das Kochgeschirr besteht aus verschiedenen Materialien (Sandwichkonstruktion).
• Brummen: Sie verwenden eine hohe Leistungsstufe.

Kochfeldbezogene Geräusche:

• Klicken: Elektrische Schaltvorgänge finden statt.
• Zischen, Summen: Der Lüfter läuft.
• Rhythmisches Geräusch: Kochgeschirr wird erkannt.

Vereinfachte Kochübersicht

Der Zusammenhang zwischen der Heizstufe einer Zone und ihrem Stromverbrauch ist nicht linear. Wenn Sie die Heizstufe erhöhen, ist dies nicht proportional zum Anstieg des Stromverbrauchs. Das bedeutet, dass eine Kochzone mit mittlerer Heizstufe weniger als die Hälfte ihrer Leistung verbraucht.

Die Angaben in der Tabelle dienen nur als Richtwerte.

Heizstufe	Verwendung für:	Zeit (min)	Hinweise
- 1.	Gekochte Speisen warm halten.	nach Bedarf	Topf mit Deckel abdecken.
1 - 2.	Sauce Hollandaise; schmelzen: Butter, Schokolade, Gelatine.	5 - 25	Von Zeit zu Zeit umrühren.
2.	Stocken lassen: luftige Omeletts, Spiegeleier.	10 - 40	Mit Deckel kochen.
2. - 3.	Reis und Milchgerichte köcheln lassen, Fertiggerichte aufwärmen.	25 - 50	Mindestens doppelt so viel Flüssigkeit wie Reis hinzufügen, Milchgerichte zur Hälfte des Vorgangs umrühren.
3. - 4.	Gemüse, Fisch, Fleisch schmoren.	20 - 45	Einige Esslöffel Wasser hinzufügen. Während des Vorgangs die Wassermenge prüfen.
4. - 5.	Kartoffeln und anderes Gemüse dämpfen.	20 - 60	Den Topfboden mit 1-2 cm Wasser bedecken. Während des Vorgangs den Wasserstand prüfen. Den Deckel auf dem Topf lassen.
4. - 5.	Größere Mengen Speisen, Eintöpfe und Suppen kochen.	60 - 150	Bis zu 3 l Flüssigkeit plus Zutaten.
5. - 7	Schonend braten: Schnitzel, Kalbscordonbleu, Koteletts, Frikadellen, Würstchen, Leber, Mehlschwitze, Eier, Pfannkuchen, Krapfen.	nach Bedarf	Bei Bedarf wenden.
7 - 8	Stark braten, Rösti, Lendensteaks, Steaks.	5 - 15	Bei Bedarf wenden.
9	Wasser kochen, Nudeln kochen, Fleisch anbraten (Gulasch, Schmorbraten), Pommes frites frittieren.
	Große Mengen Wasser kochen. PowerBoost ist aktiviert.

Hinweise und Tipps für Hob2Hood

Wenn Sie das Kochfeld mit der Funktion betreiben:

• Schützen Sie das Haubenbedienfeld vor direkter Sonneneinstrahlung.
• Richten Sie kein Halogenlicht auf das Haubenbedienfeld.
• Decken Sie das Kochfeld-Bedienfeld nicht ab.
• Unterbrechen Sie das Signal zwischen Kochfeld und Dunstabzugshaube nicht (z. B. mit der Hand, einem Topfgriff oder einem hohen Topf). Siehe Abbildung.

Die unten abgebildete Dunstabzugshaube dient nur zur Veranschaulichung.

Andere ferngesteuerte Geräte können das Signal blockieren. Verwenden Sie solche Geräte nicht in der Nähe des Kochfelds, während Hob²Hood eingeschaltet ist.

Dunstabzugshauben mit der Hob²Hood-Funktion
Um das vollständige Sortiment an Dunstabzugshauben zu finden, die mit dieser Funktion arbeiten, besuchen Sie unsere Verbraucher-Website. Die Electrolux Dunstabzugshauben, die mit dieser Funktion arbeiten, müssen das Symbol .

PFLEGE UND REINIGUNG

Siehe Kapitel „Sicherheit“.

Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jeder Benutzung.
• Verwenden Sie immer Kochgeschirr mit sauberem Boden.
• Kratzer oder dunkle Flecken auf der Oberfläche haben keinen Einfluss auf die Funktion des Kochfelds.
• Verwenden Sie ein spezielles Reinigungsmittel, das für die Kochfeldoberfläche geeignet ist.
• Verwenden Sie immer einen für Kochfelder mit Glasoberfläche empfohlenen Schaber. Verwenden Sie den Schaber nur als zusätzliches Werkzeug zur Reinigung des Glases nach der Standardreinigungsprozedur.

Verwenden Sie keine Messer oder andere scharfe, metallische Werkzeuge zur Reinigung der Glasoberfläche.

Reinigung des Produkts

•
  Sofort entfernen: geschmolzener Kunststoff, Plastikfolie, Salz, Zucker und zuckerhaltige Lebensmittel, da sonst der Schmutz das Kochfeld beschädigen kann. Achten Sie darauf, Verbrennungen zu vermeiden. Verwenden Sie einen speziellen Kochfeldschaber auf der Glasoberfläche in einem spitzen Winkel und bewegen Sie die Klinge auf der Oberfläche.
• Entfernen, wenn das Kochfeld ausreichend abgekühlt ist: Kalkringe, Wasserränder, Fettflecken, glänzende metallische Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Glänzende metallische Verfärbungen entfernen: Verwenden Sie eine Wasser-Essig-Lösung und reinigen Sie die Glasoberfläche mit einem Tuch.

FEHLERBEHEBUNG

Siehe Kapitel „Sicherheit“

Was tun, wenn ...

Problem	Mögliche Ursache	Abhilfe
Sie können das Kochfeld nicht aktivieren oder bedienen.	Das Kochfeld ist nicht an die Stromversorgung angeschlossen oder falsch angeschlossen.	Überprüfen Sie, ob das Kochfeld korrekt an die Stromversorgung angeschlossen ist.
	Die Sicherung ist durchgebrannt.	Stellen Sie sicher, dass die Sicherung die Ursache der Fehlfunktion ist. Wenn die Sicherung immer wieder durchbrennt, wenden Sie sich an einen qualifizierten Elektriker.
	Sie haben die Heizstufe länger als 10 Sekunden nicht eingestellt.	Aktivieren Sie das Kochfeld erneut und stellen Sie die Heizstufe innerhalb von weniger als 10 Sekunden ein.
	Sie haben 2 oder mehr Sensorfelder gleichzeitig berührt.	Berühren Sie nur ein Sensorfeld.
	Pause ist aktiv.	Siehe „Pause“.
	Es befinden sich Wasser- oder Fettflecken auf dem Bedienfeld.	Reinigen Sie das Bedienfeld.
Sie hören ein konstantes Piepen.	Die elektrische Verbindung ist fehlerhaft.	Trennen Sie das Kochfeld von der Stromversorgung. Bitten Sie einen qualifizierten Elektriker, die Installation zu überprüfen.
Ein akustisches Signal ertönt und das Kochfeld schaltet sich aus. Ein akustisches Signal ertönt, wenn das Kochfeld ausgeschaltet wird.	Sie haben etwas auf ein oder mehrere Sensorfelder gestellt.	Entfernen Sie das Objekt von den Sensorfeldern.
Das Kochfeld schaltet sich aus.	Sie haben etwas auf das Sensorfeld gestellt.	Entfernen Sie das Objekt vom Sensorfeld.
Die Restwärmeanzeige leuchtet nicht.	Die Zone ist nicht heiß, weil sie nur kurze Zeit betrieben wurde oder der Sensor beschädigt ist.	Wenn die Zone ausreichend lange betrieben wurde, um heiß zu sein, wenden Sie sich an ein autorisiertes Servicecenter.
Hob²Hood funktioniert nicht.	Sie haben das Bedienfeld abgedeckt.	Entfernen Sie das Objekt vom Bedienfeld.
	Sie verwenden einen sehr hohen Topf, der das Signal blockiert.	Verwenden Sie einen kleineren Topf, wechseln Sie die Kochzone oder bedienen Sie die Dunstabzugshaube manuell.
Die Automatikkochfunktion funktioniert nicht.	Die höchste Heizstufe ist eingestellt.	Die höchste Heizstufe hat die gleiche Leistung wie die Funktion.
	Die Zone ist heiß.	Lassen Sie die Zone ausreichend abkühlen.
Die Heizstufe wechselt zwischen zwei Niveaus.	Energiemanagement ist aktiv.	Siehe „Tägliche Nutzung“.
Das Bedienfeld wird heiß beim Berühren.	Das Kochgeschirr ist zu groß oder Sie haben es zu nah am Bedienfeld platziert.	Platzieren Sie großes Kochgeschirr, wenn möglich, auf den hinteren Zonen.
Es ertönt kein Ton, wenn Sie die Sensorfelder des Bedienfelds berühren.	Die Töne sind deaktiviert.	Aktivieren Sie die Töne. Siehe „Tägliche Nutzung“.
leuchtet auf.	Kindersicherung oder Verriegelung ist aktiv.	Siehe „Tägliche Nutzung“.
leuchtet auf.	Es befindet sich kein Kochgeschirr auf der Zone.	Stellen Sie Kochgeschirr auf die Zone.
	Das Kochgeschirr ist ungeeignet.	Verwenden Sie für Induktionskochfelder geeignetes Kochgeschirr. Siehe „Hinweise und Tipps“.
	Der Durchmesser des Kochgeschirrbodens ist zu klein für die Zone.	Verwenden Sie Kochgeschirr mit den korrekten Abmessungen. Siehe „Technische Daten“.
Das Aufheizen dauert lange.	Das Kochgeschirr ist zu klein und empfängt nur einen Teil der von der Kochzone erzeugten Leistung.	Für eine optimale Wärmeübertragung verwenden Sie Kochgeschirr mit einem Bodendurchmesser, der der Größe der Kochzone ähnelt (d.h. dem maximalen Kochgeschirrdurchmesserwert unter „Technische Daten“ > „Spezifikationen der Kochzonen“).
und eine Zahl leuchten auf.	Es liegt ein Fehler im Kochfeld vor.	Deaktivieren Sie das Kochfeld und aktivieren Sie es nach 30 Sekunden erneut. Wenn erneut aufleuchtet, trennen Sie das Kochfeld von der Stromversorgung. Schließen Sie das Kochfeld nach 30 Sekunden wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicecenter.

Wenn Sie keine Lösung finden...
Wenn Sie das Problem selbst nicht lösen können, wenden Sie sich an Ihren Händler oder ein autorisiertes Servicecenter. Geben Sie die Daten vom Typenschild an. Geben Sie auch den dreistelligen Buchstabencode für die Glaskeramik (er befindet sich in der Ecke der Glasoberfläche) und die angezeigte Fehlermeldung an. Stellen Sie sicher, dass Sie das Kochfeld korrekt bedient haben. Andernfalls ist die Wartung durch einen Servicetechniker oder Händler auch während der Garantiezeit nicht kostenlos. Informationen zur Garantiezeit und zu autorisierten Servicecentern finden Sie im Garantieheft.

TECHNISCHE DATEN

Typenschild

Modell LIT6043
Typ 61 B4A 00 AA
Induktion 7.35 kW
ELECTROLUX
PNC 949 492 763 00
220 - 240 V / 400 V 2N, 50 - 60 Hz
Hergestellt in: Rumänien
7.35 kW

Spezifikation der Kochzonen

Kochzone	Nennleistung (maximale Heizstufe) [W]	PowerBoost [W]	PowerBoost maximale Dauer [min]	Durchmesser Kochgeschirr [mm]
Vorne links	2300	3700	10	180 - 210
Hinten links	1800	2800	10	145 - 180
Vorne rechts	1400	2500	4	125 - 145
Hinten rechts	1800	2800	10	145 - 180

Die Leistung der Kochzonen kann die Größe der Kochzone (d.h. der unterschiedliche in einem kleinen Bereich von den Daten inmaximale Kochgeschirrdurchmesserwert in der der Tabelle. Sie ändert sich mit dem Material und der Tabelle). Verwenden Sie kein Kochgeschirr, das größer ist als die Abmessungen des Kochgeschirrs.der Durchmesser der Kochzone.

Für eine optimale Wärmeübertragung und Kochergebnisse verwenden Sie Kochgeschirr mit einem Bodendurchmesser, der der Größe der Kochzone ähnelt (d.h. dem maximalen Kochgeschirrdurchmesserwert in der Tabelle). Verwenden Sie kein Kochgeschirr, das größer ist als der Durchmesser der Kochzone.

ENERGIEEFFIZIENZ

Produktinformationen gemäß EU- und UK-Ökodesign-Verordnungen

Modellbezeichnung		LIT6043
Art des Kochfeldes		Einbaukochfeld
Anzahl der Kochzonen		4
Heiztechnologie		Induktion
Durchmesser der runden Kochzonen (Ø)	Vorne links	21.0 cm
	Hinten links	18.0 cm
	Vorne rechts	14.5 cm
	Hinten rechts	18.0 cm
Energieverbrauch pro Kochzone (EC Elektro-Kochfeld)	Vorne links	178.4 Wh/kg
	Hinten links	184.9 Wh/kg
	Vorne rechts	183.2 Wh/kg
	Hinten rechts	184.9 Wh/kg
Energieverbrauch des Kochfeldes (EC Elektro-Kochfeld)		182.9 Wh/kg

IEC / EN 60350-2, BS EN 60350-2 - Elektrische Kochgeräte für den Haushalt - Teil 2: Kochfelder - Messverfahren für die Leistung.

Energiesparen

Sie können im Alltag beim Kochen Energie sparen, wenn Sie die folgenden Hinweise beachten.

• Wenn Sie Wasser erhitzen, verwenden Sie nur die benötigte Menge.
• Setzen Sie, wenn möglich, immer Deckel auf das Kochgeschirr.
• Stellen Sie das Kochgeschirr direkt in die Mitte der Kochzone.
• Nutzen Sie die Restwärme, um Speisen warmzuhalten oder zu schmelzen.

Produktinformationen zum Stromverbrauch und zur maximalen Zeit bis zum Erreichen des entsprechenden Energiesparmodus

Leistungsaufnahme im Aus-Zustand	0.3 W
Maximale Zeit, die das Gerät benötigt, um automatisch den entsprechenden Energiesparmodus zu erreichen	2 min

SICHERHEITSHINWEISE

Lesen Sie vor der Installation und Verwendung des Geräts die mitgelieferten Anweisungen sorgfältig durch. Der Hersteller ist nicht verantwortlich für Verletzungen oder Schäden, die auf eine falsche Installation oder Verwendung zurückzuführen sind. Bewahren Sie die Anweisungen immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich der sicheren Verwendung des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder unter 8 Jahren und Personen mit sehr umfassenden und komplexen Behinderungen müssen vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Halten Sie alle Verpackungsmaterialien von Kindern fern und entsorgen Sie diese ordnungsgemäß.
•
  Das Gerät und seine zugänglichen Teile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb ist und wenn es abkühlt.
• Wenn das Gerät über eine Kindersicherung verfügt, sollte diese aktiviert werden.
• Kinder dürfen Reinigungs- und Benutzerwartungsarbeiten am Gerät nicht ohne Aufsicht durchführen.

Allgemeine Sicherheit

• Dieses Gerät ist ausschließlich zum Kochen bestimmt.
• Dieses Gerät ist für den Gebrauch in einem einzelnen Haushalt in Innenräumen konzipiert.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern von Bed & Breakfasts, Bauernhof-Gästehäusern und ähnlichen Unterkünften verwendet werden, sofern die Nutzung das (durchschnittliche) häusliche Nutzungsniveau nicht überschreitet.
•
  Das Gerät und seine zugänglichen Teile werden während des Betriebs heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
•
  Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen.
• Rauch ist ein Zeichen für Überhitzung. Verwenden Sie niemals Wasser, um einen Kochfeldbrand zu löschen. Schalten Sie das Gerät aus und bedecken Sie die Flammen z.B. mit einer Löschdecke oder einem Deckel.
•
  Das Gerät darf nicht über ein externes Schaltgerät, wie z.B. eine Zeitschaltuhr, versorgt oder an einen Stromkreis angeschlossen werden, der regelmäßig von einem Versorgungsunternehmen ein- und ausgeschaltet wird.
•
  Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss kontinuierlich überwacht werden.
•
  Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Kochfeldoberfläche gelegt werden, da sie heiß werden können.
• Verwenden Sie das Gerät nicht, bevor es in die Einbaustruktur eingebaut wurde.
• Verwenden Sie keinen Dampfreiniger zur Reinigung des Geräts.
• Schalten Sie das Kochfeldelement nach Gebrauch über dessen Bedienelement aus und verlassen Sie sich nicht auf den Topfdetektor.
•
  Wenn die Oberfläche gerissen ist, schalten Sie das Gerät aus, um die Möglichkeit eines Stromschlags zu vermeiden. Falls das Gerät direkt über eine Abzweigdose an das Stromnetz angeschlossen ist, entfernen Sie die Sicherung, um das Gerät von der Stromversorgung zu trennen. Wenden Sie sich in beiden Fällen an das autorisierte Service-Center.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Service oder ähnlich qualifizierten Personen ersetzt werden, um eine Gefahr zu vermeiden.
•
  Verwenden Sie nur Kochfeldschutzvorrichtungen, die vom Hersteller des Kochgeräts entwickelt oder vom Hersteller des Geräts in der Gebrauchsanweisung als geeignet angegeben wurden, oder in das Gerät integrierte Kochfeldschutzvorrichtungen. Die Verwendung ungeeigneter Schutzvorrichtungen kann zu Unfällen führen.

SICHERHEITSHINWEISE

Installation

Dieses Gerät darf nur von einer qualifizierten Person installiert werden.

Gefahr von Verletzungen oder Schäden am Gerät.

• Entfernen Sie die gesamte Verpackung.
• Installieren oder verwenden Sie kein beschädigtes Gerät.
• Befolgen Sie die mit dem Gerät gelieferten Installationsanweisungen.
• Halten Sie den Mindestabstand zu anderen Geräten und Einheiten ein.
• Seien Sie beim Bewegen des Geräts immer vorsichtig, da es schwer ist. Tragen Sie immer Schutzhandschuhe und geschlossenes Schuhwerk.
• Versiegeln Sie die Schnittflächen des Schranks mit einem Dichtungsmittel, um zu verhindern, dass Feuchtigkeit ein Aufquellen verursacht.
• Schützen Sie die Unterseite des Geräts vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht neben einer Tür oder unter einem Fenster. Dies verhindert, dass heißes Kochgeschirr vom Gerät fällt, wenn die Tür oder das Fenster geöffnet wird.
• Jedes Gerät hat Kühlgebläse an der Unterseite.
• Wenn das Gerät über einer Schublade installiert wird:
  • Bewahren Sie keine kleinen Teile oder Papierbögen auf, die eingesaugt werden könnten, da diese die Kühlgebläse beschädigen oder das Kühlsystem beeinträchtigen können.
  • Halten Sie einen Mindestabstand von 2 cm zwischen der Unterseite des Geräts und den in der Schublade gelagerten Teilen ein.
• Entfernen Sie alle Trennplatten, die im Schrank unter dem Gerät installiert sind.

Elektrischer Anschluss

Gefahr von Brand und elektrischem Schlag.

• Alle elektrischen Anschlüsse sollten von einem qualifizierten Elektriker vorgenommen werden.
• Das Gerät muss geerdet sein.
• Vergewissern Sie sich vor jeder Operation, dass das Gerät von der Stromversorgung getrennt ist.
• Stellen Sie sicher, dass die Parameter auf dem Typenschild mit den elektrischen Daten der Netzstromversorgung kompatibel sind.
• Stellen Sie sicher, dass das Gerät korrekt installiert ist. Ein loses oder falsches Netzkabel oder Stecker (falls zutreffend) kann dazu führen, dass der Anschluss zu heiß wird.
• Verwenden Sie das richtige Netzkabel.
• Lassen Sie das Netzkabel nicht verheddern.
• Stellen Sie sicher, dass ein Berührungsschutz installiert ist.
• Verwenden Sie die Zugentlastung am Kabel.
• Stellen Sie sicher, dass das Netzkabel oder der Stecker (falls zutreffend) das heiße Gerät oder heißes Kochgeschirr nicht berührt, wenn Sie das Gerät an eine Steckdose anschließen.
• Verwenden Sie keine Mehrfachsteckdosen und Verlängerungskabel.
• Stellen Sie sicher, dass der Netzstecker (falls zutreffend) oder das Netzkabel nicht beschädigt wird. Wenden Sie sich an unser autorisiertes Servicezentrum oder einen Elektriker, um ein beschädigtes Netzkabel auszutauschen.
• Der Berührungsschutz spannungsführender und isolierter Teile muss so befestigt sein, dass er ohne Werkzeug nicht entfernt werden kann.
• Schließen Sie den Netzstecker erst am Ende der Installation an die Steckdose an. Stellen Sie sicher, dass der Netzstecker nach der Installation zugänglich ist.
• Wenn die Steckdose locker ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, um das Gerät zu trennen. Ziehen Sie immer am Netzstecker.
• Verwenden Sie nur geeignete Trennvorrichtungen: Leitungsschutzschalter, Sicherungen (Schraubsicherungen aus dem Halter entfernt), Fehlerstromschutzschalter und Schütze.
• Die elektrische Installation muss über eine Trennvorrichtung verfügen, die es Ihnen ermöglicht, das Gerät allpolig vom Netz zu trennen. Die Trennvorrichtung muss eine Kontaktöffnungsweite von mindestens 3 mm haben.

Verwendung

Gefahr von Verletzungen, Verbrennungen und elektrischem Schlag

• Verändern Sie nicht die Spezifikation dieses Geräts.
• Entfernen Sie vor dem ersten Gebrauch die gesamte Verpackung, Etikettierung und Schutzfolie (falls zutreffend).
• Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Stellen Sie die Kochzone nach jedem Gebrauch auf "off" (Aus).
• Legen Sie kein Besteck oder Topfdeckel auf die Kochzonen. Diese können heiß werden.
• Bedienen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser in Berührung kommt.
• Verwenden Sie das Gerät nicht als Arbeitsfläche oder als Ablagefläche.
• Wenn die Oberfläche des Geräts Risse aufweist, trennen Sie das Gerät sofort von der Stromversorgung. Dies dient der Vermeidung eines elektrischen Schlags.
• Benutzer mit einem Herzschrittmacher müssen bei laufendem Gerät einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten.
• Wenn Sie Speisen in heißes Öl geben, kann es spritzen.
• Verwenden Sie keine Aluminiumfolie oder andere Materialien zwischen der Kochfläche und dem Kochgeschirr, es sei denn, der Hersteller dieses Geräts hat dies anders angegeben.
• Verwenden Sie nur vom Hersteller für dieses Gerät empfohlenes Zubehör.

Gefahr von Brand und Explosion.

• Fette und Öle können beim Erhitzen brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände von Fetten und Ölen fern, wenn Sie damit kochen.
• Die Dämpfe, die sehr heißes Öl freisetzt, können eine Selbstentzündung verursachen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann bei einer niedrigeren Temperatur als Öl, das zum ersten Mal verwendet wird, Feuer fangen.
• Legen Sie keine brennbaren Produkte oder mit brennbaren Produkten benetzte Gegenstände in, neben oder auf das Gerät.

Gefahr von Schäden am Gerät.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Legen Sie keinen heißen Topfdeckel auf die Glasfläche des Kochfelds.
• Lassen Sie Kochgeschirr nicht trocken kochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche kann beschädigt werden.
• Aktivieren Sie die Kochzonen nicht mit leerem Kochgeschirr oder ohne Kochgeschirr.
• Kochgeschirr aus Gusseisen oder mit beschädigtem Boden kann Kratzer auf der Glas- / Glaskeramik verursachen. Heben Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegen müssen.

Pflege und Reinigung

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät aus und lassen Sie es vor der Reinigung abkühlen.
• Verwenden Sie zum Reinigen des Geräts keinen Wasserstrahl und Dampf.
• Reinigen Sie das Gerät mit einem feuchten, weichen Tuch. Verwenden Sie nur neutrale Reinigungsmittel. Verwenden Sie keine scheuernden Produkte, scheuernden Reinigungspads, Lösungsmittel oder Metallgegenstände, es sei denn, es ist anders angegeben.

Service

• Wenden Sie sich zur Reparatur des Geräts an das autorisierte Servicezentrum. Verwenden Sie nur Originalersatzteile.
• Betreffend die Lampe(n) in diesem Produkt und separat erhältliche Ersatzlampen: Diese Lampen sind dafür bestimmt, extremen physikalischen Bedingungen in Haushaltsgeräten, wie Temperatur, Vibration, Feuchtigkeit, standzuhalten, oder dazu, Informationen über den Betriebsstatus des Geräts zu signalisieren. Sie sind nicht für andere Anwendungen bestimmt und nicht für die Beleuchtung von Wohnräumen geeignet.

Erhalten Sie Anwendungshinweise, Broschüren, Fehlerbehebung, Service- und Reparaturinformationen:
www.electrolux.com/support

Änderungen ohne vorherige Ankündigung vorbehalten.

Referenzen

• Electrolux - YouTube
• AEG - YouTube

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Electrolux LIT6043 - Kochfeld-Handbuch herunterladen

Verfügbare Sprachen
