Hunter X-CORE Kurzanleitung

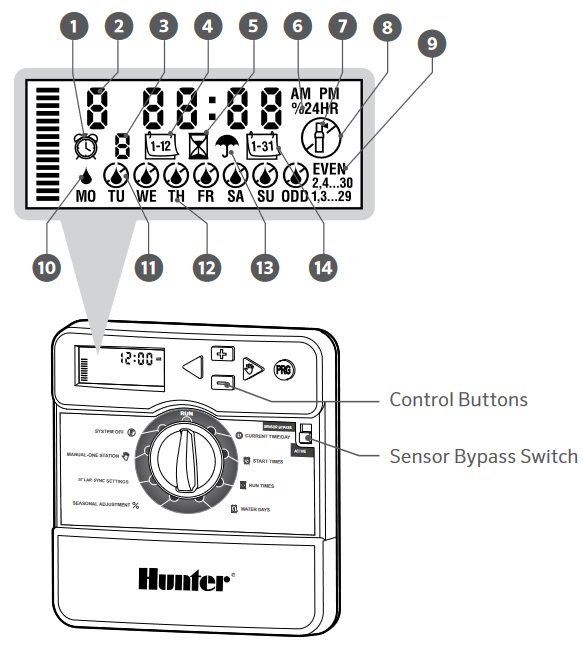

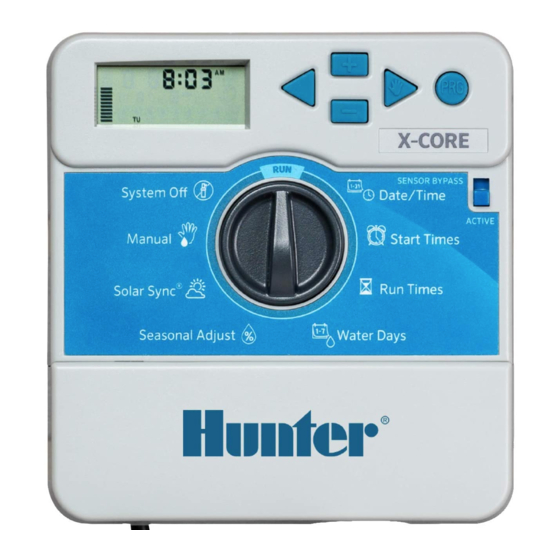

X-Core-Komponenten

1. Startzeitsymbol
2. Stationsnummer
3. Programmanzeige
4. Monatssymbol
5. Laufzeitsymbol
6. Saisonale Anpassung (%)
7. Station läuft
8. Bewässerungsfreie Tage
9. Ungerade/Gerade/Intervall-Tage
10. Aktiver Bewässerungstag
11. Nicht-aktiver Bewässerungstag
12. Wochentag
13. Regensensor Aktiv/Bypass
14. Tagessymbol

Einrichtung

AKTUELLEN DATUM UND UHRZEIT EINSTELLEN

1. Drehen Sie den Drehknopf auf die Position DATUM/UHRZEIT.
2. Das aktuelle Jahr blinkt. Verwenden Sie die Tasten + und –, um das Jahr zu ändern. Drücken Sie die Taste ►, um mit der Einstellung des Monats fortzufahren.
3. Der Monat blinkt. Verwenden Sie die Tasten + und –, um den Monat zu ändern. Drücken Sie die Taste ►, um mit der Tageinstellung fortzufahren.
4. Der Tag blinkt. Verwenden Sie die Tasten + und –, um den Tag des Monats zu ändern. Drücken Sie die Taste ►, um mit der Zeiteinstellung fortzufahren.
5. Die Uhrzeit wird angezeigt. Verwenden Sie die Tasten + und –, um AM, PM oder 24 HR auszuwählen, um alle Zeiten im 24–Stunden-Modus anzuzeigen.
6. Drücken Sie die Taste ►, um zu den Stunden zu wechseln. Verwenden Sie die Tasten + und –, um die auf dem Display angezeigte Stunde zu ändern.
7. Drücken Sie die Taste ►, um zu den Minuten zu wechseln. Verwenden Sie die Tasten + und –, um die auf dem Display angezeigten Minuten zu ändern.
8. Drehen Sie den Drehknopf auf die Position LAUF. Datum und Uhrzeit sind jetzt eingestellt.

Der Drehknopf der Steuerung muss sich in der Position LAUF befinden, um die automatische Bewässerung zu ermöglichen.

EINSTELLEN EINER PROGRAMM-STARTZEIT

1. Drehen Sie den Drehknopf auf die Position STARTZEITEN.
2. Verwenden Sie die Taste PRG, um das Programm (A, B oder C) auszuwählen.
3. Verwenden Sie die Tasten + und –, um die Startzeit zu ändern. Die Startzeit wird in 15-Minuten-Schritten vorwärtsgeschaltet.
4. Drücken Sie die Taste ►, um eine weitere Startzeit hinzuzufügen, oder die Taste PRG, um eine Startzeit für das nächste Programm einzustellen.
5. Drehen Sie den Drehknopf auf die Position LAUF.

LÖSCHEN EINER PROGRAMM-STARTZEIT

1. Drehen Sie den Drehknopf auf die Position STARTZEITEN.
2. Drücken Sie die rechte Pfeiltaste, um die gewünschte STARTZEIT zu finden.
3. Drücken Sie die Tasten + oder –, um OFF (AUS) zu erreichen, das sich zwischen 11:45 PM und 12:00 AM befindet.
4. Drücken Sie die Taste PRG, um zusätzliche Programme anzuzeigen/zu bearbeiten.
   Wiederholen Sie die Schritte 1–3 bei Bedarf.

EINSTELLEN EINER STATIONSLAUFZEIT

1. Drehen Sie den Drehknopf auf die Position LAUFZEITEN.
2. Verwenden Sie die Taste PRG, um das Programm (A, B oder C) auszuwählen.
3. Verwenden Sie die Tasten + und –, um die Stationslaufzeit auf dem Display zu ändern. Sie können Stationslaufzeiten von 1 Minute bis 4 Stunden einstellen.
4. Drücken Sie die Taste ►, um zur nächsten Station zu gelangen.
5. Wiederholen Sie dies für jede Station.

EINSTELLEN DER BEWÄSSERUNGSTAGE

1. Drehen Sie den Drehknopf auf die Position BEWÄSSERUNGSTAGE.
2. Das Display zeigt das zuletzt ausgewählte Programm (A, B oder C) an. Wechseln Sie zu einem anderen Programm, indem Sie die Taste PRG drücken.
3. Der Zeiger am unteren Bildschirmrand zeigt den aktuell ausgewählten Wochentag an. Drücken Sie + oder –, um Tage für die Bewässerung oder keine Bewässerung auszuwählen.

AUSWÄHLEN VON UNGERADEN ODER GERADEN BEWÄSSERUNGSTAGEN

1. Drücken Sie ►, um über alle Wochentage hinaus zu UNGERADE oder GERADE zu gelangen.
2. Drücken Sie +, um UNGERADE oder GERADE auszuwählen, oder –, um sie abzubrechen.

AUSWÄHLEN DER INTERVALLBEWÄSSERUNG

1. Drücken Sie ►, um über UNGERADE und GERADE hinaus zu INT (Intervall) zu gelangen.
2. Drücken Sie + oder –, um die Intervalltage einzustellen.
3. Drücken Sie + oder –, um die Anzahl der Tage bis zur nächsten Bewässerung einzustellen.

HINWEIS: Um den Intervallmodus zu verlassen, drücken Sie ► oder ◄ wiederholt, bis bestimmte Wochentage erscheinen.

SAISONALE ANPASSUNG

• Ändert alle Laufzeiten prozentual für lokale Bedingungen.
• Drücken Sie + oder –, um von 10% auf 150% der ursprünglichen Laufzeiten zu ändern.

MANUELLE EINZELSTATION

1. Drehen Sie den Drehknopf auf die Position Manuelle Einzelstation.
2. Drücken Sie ►, um die Station auszuwählen. Verwenden Sie + oder –, um die manuelle Laufzeit einzustellen.
3. Drehen Sie den Drehknopf auf die Position LAUF, um sofort zu beginnen.

MANUELLES PROGRAMM

1. Drehen Sie den Drehknopf auf die Position LAUF.
2. Halten Sie die Taste ► drei Sekunden lang gedrückt.
3. Drücken Sie PRG, um das Programm auszuwählen.
4. Taste zwei Sekunden loslassen. Das Programm beginnt.
5. Drücken Sie ►, um innerhalb des Programms zu einer anderen Station zu wechseln.

EIN-TASTEN-MANUELLER START UND WEITERLAUFEN

1. Halten Sie die rechte Taste zwei Sekunden lang gedrückt.
2. Drücken Sie die Taste PRG, um das Programm auszuwählen.
3. Drücken Sie die linke oder rechte Taste, um eine Station auszuwählen.
4. Drücken Sie die Taste + oder –, um die Laufzeit zu ändern.
5. Nach einer zweisekündigen Pause beginnt das Programm. Navigieren Sie während des manuellen Zyklus jederzeit mit den linken oder rechten Tasten manuell von Station zu Station.

TESTPROGRAMM

Führt alle Stationen für eine Testlaufzeit aus.

1. Halten Sie PRG drei Sekunden lang gedrückt.
2. Station 1 erscheint. Drücken Sie + oder –, um die Laufzeit einzugeben.
3. Warten Sie zwei Sekunden, jede Station läuft für die Testlaufzeit.

SYSTEM AUS

Drehen Sie den Drehknopf auf die Position System AUS. In dieser Drehknopfposition findet keine Bewässerung statt.

PROGRAMMIERBARE REGENPAUSE

1. Drehen Sie den Drehknopf auf die Position System AUS und warten Sie, bis OFF (AUS) aufhört zu blinken.
2. Drücken Sie + oder –, um die Anzahl der Tage einzustellen, die das System ausgeschaltet bleiben soll.
3. Drehen Sie den Drehknopf zurück auf die Position LAUF. Das Display zeigt die verbleibenden freien Tage an, und die Bewässerung wird fortgesetzt, wenn die freien Tage 0 erreichen. Um die Regenpause aufzuheben, drehen Sie den Drehknopf auf AUS, warten Sie, bis OFF (AUS) aufhört zu blinken, und drehen Sie den Drehknopf dann zurück auf LAUF.

SENSOR-ÜBERBRÜCKUNG

Überbrückt die Sensorabschaltung, um die Bewässerung zu ermöglichen.

1. Bewegen Sie den Sensor-Schalter auf die Position BYPASS.
2. Bringen Sie den Schalter in die Position AKTIV, um die Sensorabschaltung zu ermöglichen.

PLANUNGSTIPPS

• Ein Programm ist ein Bewässerungsplan, der Startzeit(en), Laufzeit(en) und Bewässerungstag(e) umfasst.
• Eine Startzeit ist die Tageszeit, zu der die Stationen im Programm mit der Bewässerung beginnen.
• Eine Laufzeit ist die Bewässerungsdauer pro Station (Zone).
• Eine Startzeit ist erforderlich, um das gesamte Programm auszuführen.

VOLLSTÄNDIGER RESET

1. Halten Sie die Tasten –, ► und PRG gleichzeitig gedrückt.
2. Drücken und lösen Sie die Taste RESET auf der rechten Seite der Steuerung.
3. Wenn DONE (FERTIG) auf dem LCD erscheint, lassen Sie die Tasten –, ► und PRG los. Das Display sollte jetzt 12:00 AM anzeigen. Der Speicher wurde nun gelöscht und die Steuerung kann neu programmiert werden.

Fehlerbehebung

Anzeige	Mögliche Ursache	Lösungen
ANZEIGE ZEIGT "ERR" (FEHLER) MIT NUMMER	Kurzschluss in der Feldverdrahtung oder defektes Magnetventil.	Überprüfen Sie die Feldverdrahtung und das Ventilmagnetventil. Drücken Sie eine beliebige Taste, um die ERR-Meldung zu löschen.
ANZEIGE ZEIGT P "ERR" (FEHLER)	Kurzschluss in der P/MV-Verkabelung oder im Magnetventil.	Überprüfen Sie die Verkabelung und das Magnetventil an P/MV. Überprüfen Sie die Spezifikationen für das Pumpenstartrelais.
ANZEIGE ZEIGT SP "ERR" (FEHLER)	SmartPort®-Fehler. Elektrisches Rauschen ist in der Nähe der Verbindung zur Fernbedienung oder einem anderen SmartPort-Gerät vorhanden.	Bewegen Sie die Verbindungen von elektrischen Rauschquellen weg. Überprüfen Sie, ob die Steuerung korrekt verdrahtet wurde. Kabel von SmartPort Kabel anschließen an: Rot 24 VAC (AC-Anschluss 1) Weiß 24 VAC (AC-Anschluss 2) Blau Remote-Anschluss (REM)
ANZEIGE ZEIGT BEWÄSSERUNG ABER ES FINDET KEINE BEWÄSSERUNG STATT	Problem in der Feldverdrahtung. Problem mit Magnetventilen. Kein Wasserdruck im System.	Überprüfen Sie die Feldverdrahtung (Voltmeter). Überprüfen Sie das/die Ventilmagnetventil(e). Überprüfen Sie, ob die Wasserquelle offen ist.
EINGEFRORENES ODER VERZERRTES DISPLAY	Spannungsspitze aufgetreten.	Steuerung zurücksetzen.
REGENSENSOR STOPPT DIE BEWÄSSERUNG NICHT	Jumper-Kabel ist nicht entfernt. Sensorschalter in BYPASS-Position.	Entfernen Sie das Jumper-Kabel an den SEN-Klemmen. Stellen Sie den Sensorschalter auf die Position Aktiv.
STEUERUNG SCHEINT KONTINUIERLICH ZU BEWÄSSERN	Zu viele STARTZEITEN.	Eine Startzeit steuert alle Stationen in einem Programm. Entfernen Sie unnötige Startzeiten.
