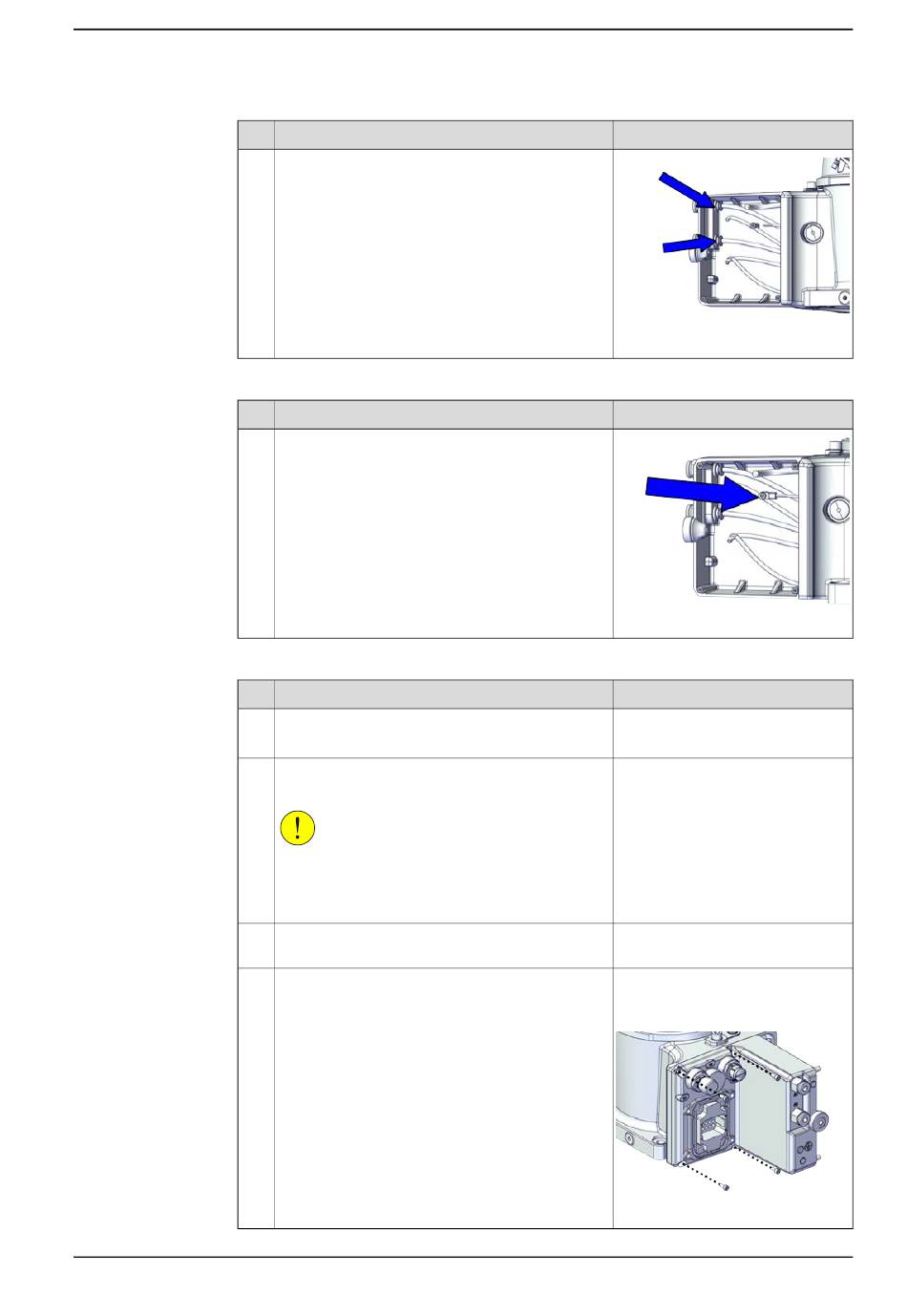

Wiederanschluss des Erdungskabels
1
Einbauen des Sockelschnittstellenfeld
1
2
3
4
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
Aktion
Für Roboter mit Luftschläuchen
Schließen Sie die Druckluftschläuche wieder an.
Aktion
Schließen Sie das Erdungskabel wieder an.
Aktion
Prüfen Sie die Tülle.
Bei Beschädigung austauschen.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
Bauen Sie das Sockelschnittstellenfeld ein.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.1 Austauschen des Sockels
Fortsetzung
Hinweis
xx2200000073
Hinweis
xx2200000072
Hinweis
Tülle M16: 3HAC024817-001
Schraube: M3x8 12.9 Lafre
2C2B/FC6.9 (4 St.)
Anzugsdrehmoment: 1,2 Nm
xx2200000074
Fortsetzung auf nächster Seite
