ABB 266 Betriebsanleitung Seite 16

Modelle 266 - HART
29 (1.14)
18 (0.71)
116 (4.57)
87 (3.42)
136 (5.35)
183 (7.19) 55 (2.17)

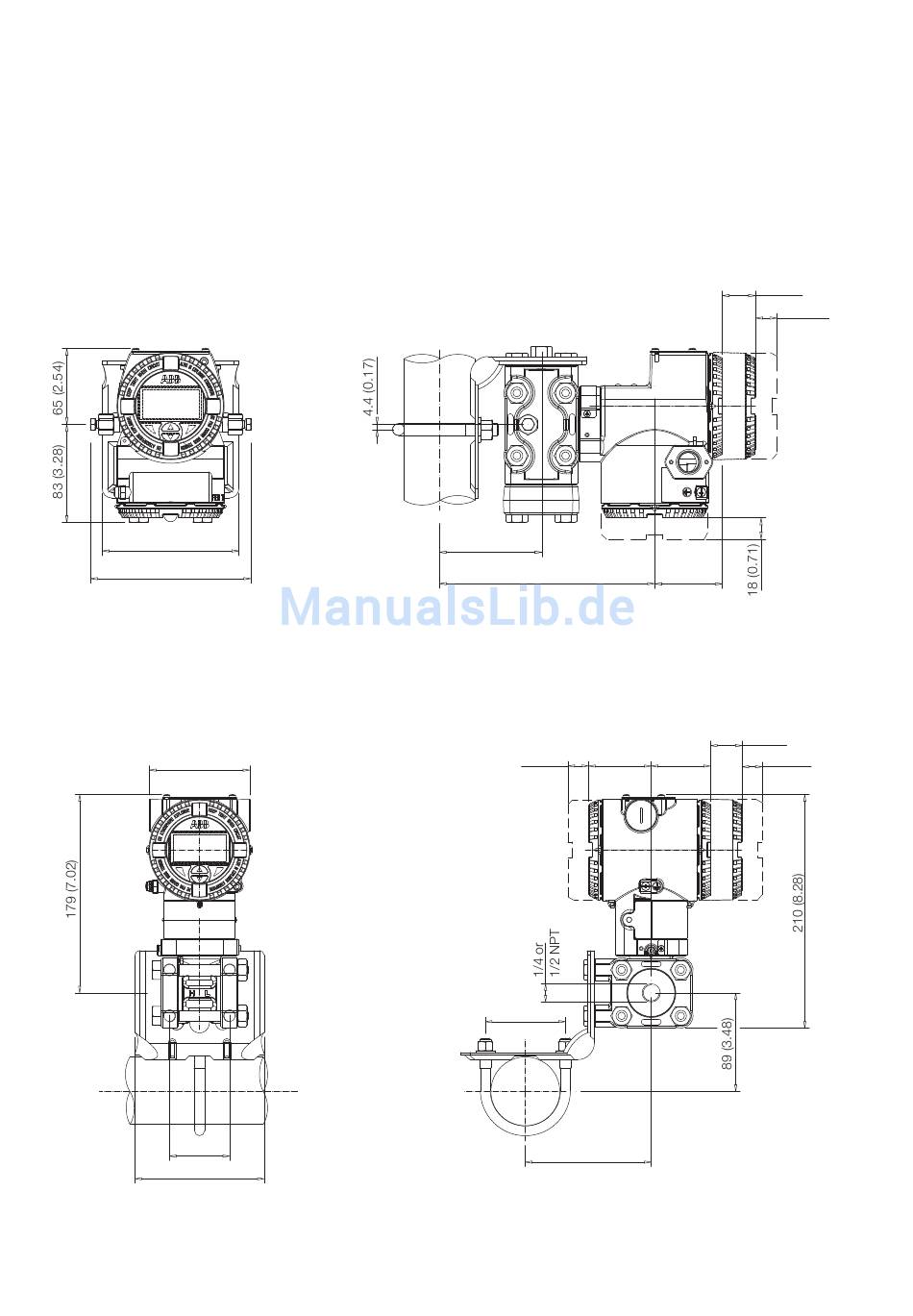

Abb. 10: Differenzdruck-Messumformer mit DIN-Gehäuse zur Flüssigkeitsmessung, über optionales Befestigungszubehör (B2) an vertikales Rohr angebaut
29 (1.14)
58 (2.28) 55 (2.17)
18 (0.71)
18 (0.71)
91 (3.58)
72 (2.83)
54 (2.13)
113 (4.45)
116 (4.57)
Abb. 11: Differenzdruck-Messumformer mit Barrel-Gehäuse und Kynar-Einsätzen, über optionales Befestigungszubehör (B2) an horizontales Rohr angebaut
16 OI/266/HART-DE Rev. C | Druckmessumformer der Reihe 2600T
