Hinweise für den Betreiber
2 Hinweise für den Betreiber
H Zu diesem Kapitel
Dieses Kapitel und das Kapitel "Datenschutzhinweise"
enthalten wichtige Informationen und Hinweise für
den Betreiber der Anlage. Alle anderen Kapitel richten
sich ausschließlich an die Fachkraft für Wasserinstal-
lationen, Heizungs- und Elektrotechnik.
H Sicherheitshinweise
Die folgenden Hinweise müssen eingehalten werden.
Bei Nichtbeachten können Sach- und Personenschä-
den bis hin zur Lebensgefahr entstehen.
▶ Die Wohnungsstation, die Anschluss-
technik und die Rohrleitungen können
sehr heiß werden. Daher besteht Ver-
brennungsgefahr an diesen Teilen. Be-
sonders Kleinkinder von diesen Teilen fernhalten.
▶ Das System in einem Intervall von 2 Jahren über-
prüfen lassen.
▶ Die Montage, die Wartung, den Umbau oder In-
standsetzungen nur von einem zugelassenen Fach-
betrieb ausführen lassen.
▶ Die Wohnungsstation enthält keine Bedienelemen-
te für den Betreiber.
▶ Falls ein zusätzlicher Regler installiert wird, liegt
diesem eine Bedienungsanleitung für den Betreiber
bei. Auch die Hinweise in dieser Anleitung beach-
ten!
▶ Installationsanleitungen aufbewahren.
3

Angaben zum Produkt

3.1

Lieferumfang

Die Wohnungsstation F7001 S setzt sich aus dem Basismodul für die
Warmwasserbereitung und optional einem der folgenden Erweiterungs-
module zusammen:
• Modul gemischter Heizkreis
• Modul ungemischter Heizkreis (mit/ohne Differenzdruckregler; mit/
ohne Rücklauftemperaturbegrenzer)
4
▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.

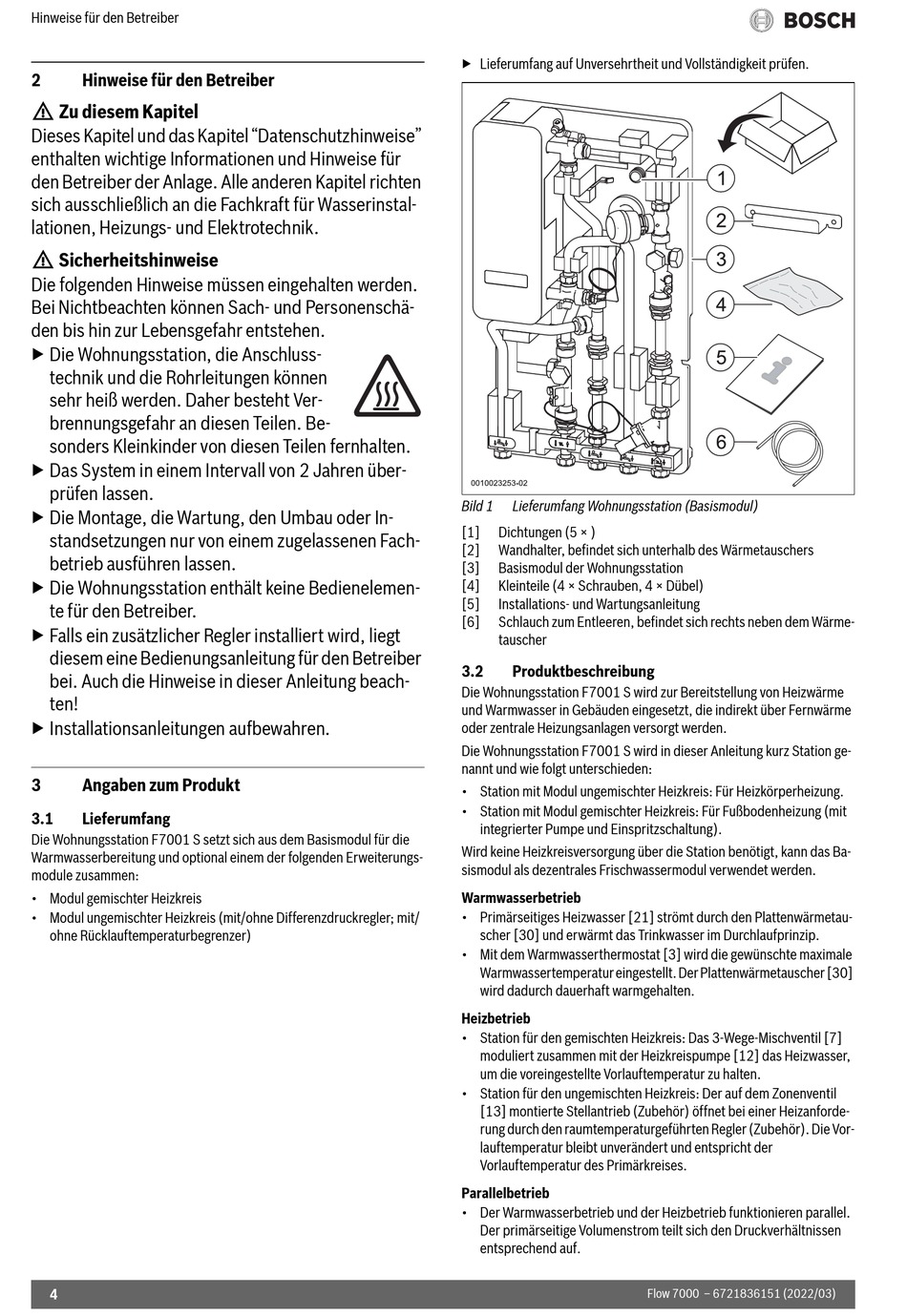

Bild 1 Lieferumfang Wohnungsstation (Basismodul)
[1] Dichtungen (5 × )
[2] Wandhalter, befindet sich unterhalb des Wärmetauschers
[3] Basismodul der Wohnungsstation
[4] Kleinteile (4 × Schrauben, 4 × Dübel)
[5] Installations- und Wartungsanleitung
[6] Schlauch zum Entleeren, befindet sich rechts neben dem Wärme-
tauscher
3.2

Produktbeschreibung

Die Wohnungsstation F7001 S wird zur Bereitstellung von Heizwärme
und Warmwasser in Gebäuden eingesetzt, die indirekt über Fernwärme
oder zentrale Heizungsanlagen versorgt werden.
Die Wohnungsstation F7001 S wird in dieser Anleitung kurz Station ge-
nannt und wie folgt unterschieden:
• Station mit Modul ungemischter Heizkreis: Für Heizkörperheizung.
• Station mit Modul gemischter Heizkreis: Für Fußbodenheizung (mit
integrierter Pumpe und Einspritzschaltung).
Wird keine Heizkreisversorgung über die Station benötigt, kann das Ba-
sismodul als dezentrales Frischwassermodul verwendet werden.
Warmwasserbetrieb
• Primärseitiges Heizwasser [21] strömt durch den Plattenwärmetau-
scher [30] und erwärmt das Trinkwasser im Durchlaufprinzip.
• Mit dem Warmwasserthermostat [3] wird die gewünschte maximale
Warmwassertemperatur eingestellt. Der Plattenwärmetauscher [30]
wird dadurch dauerhaft warmgehalten.
Heizbetrieb
• Station für den gemischten Heizkreis: Das 3-Wege-Mischventil [7]
moduliert zusammen mit der Heizkreispumpe [12] das Heizwasser,
um die voreingestellte Vorlauftemperatur zu halten.
• Station für den ungemischten Heizkreis: Der auf dem Zonenventil
[13] montierte Stellantrieb (Zubehör) öffnet bei einer Heizanforde-
rung durch den raumtemperaturgeführten Regler (Zubehör). Die Vor-
lauftemperatur bleibt unverändert und entspricht der
Vorlauftemperatur des Primärkreises.
Parallelbetrieb
• Der Warmwasserbetrieb und der Heizbetrieb funktionieren parallel.
Der primärseitige Volumenstrom teilt sich den Druckverhältnissen
entsprechend auf.
Flow 7000 – 6721836151 (2022/03)
