Inbetriebnahme

▶ Kapillarleitung in den Anschluss und in den Differenzdruckregler
schrauben.

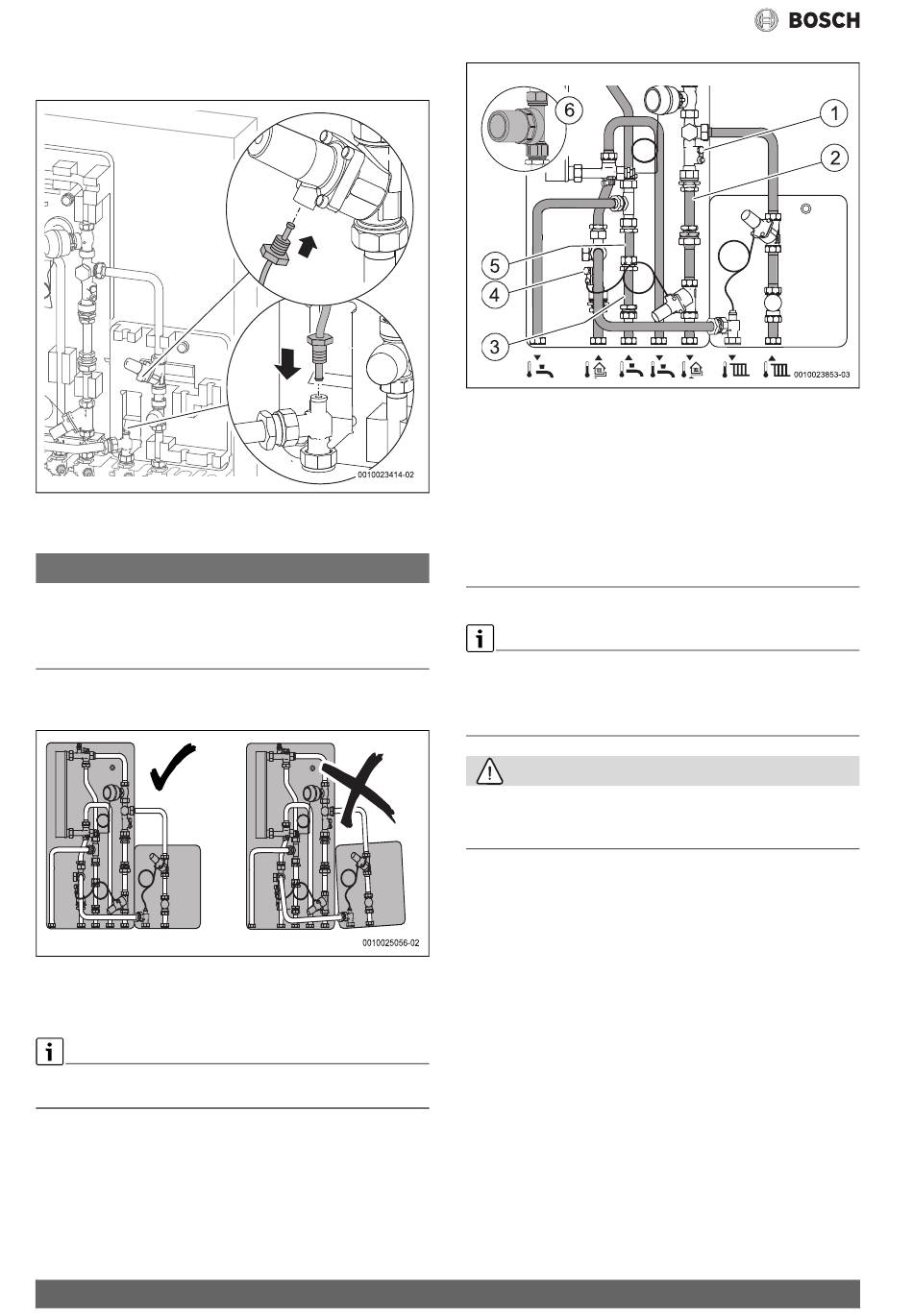

Bild 24 Kapillarleitung montieren
5.5 Bauseitige Rohre anschließen
HINWEIS
Undichtigkeiten durch Spannungen an den Rohrverbindungen!
Wenn die bauseitigen Rohre nicht gleich lang sind und keine Montagean-
schlussplatte verwendet wird, kann das Modul hochgedrückt werden.
▶ Bauseitige Rohre auf gleiche Länge kürzen.
▶ Bauseitige Rohre mit Dichtungen an Anschlüsse der Station bzw. an
Montageanschlussplatte anschließen.
Bild 25 Module müssen gerade hängen
5.6 Zähler und Wasserschlagdämpfer montieren (Zube-
hör)
Wenn Sie das Zubehör "Wasserzählerbügel" montieren möchten, ist kein
Wasserschlagdämpfer in der Station möglich.
▶ Adapterrohr demontieren.
▶ Bauteil montieren. Dabei Fließrichtung und beiliegende Anleitung be-
achten.
14
Bild 26 Adapterrohre ersetzen
[1] Anschluss Temperaturfühler Wärmemengenzähler, wenn zwei
Temperaturfühler vorhanden sind
[2] Adapter Wärmemengenzähler 130 × G1 / 110 × G¾
[3] Adapter für Kaltwasserzähler, 110 × G¾
[4] Anschluss für Temperaturfühler Vorlauf Wärmemengenzähler
M10 × 1
[5] Adapter Wasserschlagdämpfer
[6] Wasserschlagdämpfer (Zubehör)
6 Inbetriebnahme
Alle elektrischen Anschlüsse gemäß Anleitungen anschließen und erst
danach die Inbetriebnahme durchführen!
▶ Installationsanleitungen aller Bauteile und Baugruppen der Anlage
beachten.
VORSICHT
Anlagenschaden durch zerstörte Pumpe!
▶ Damit die Pumpen nicht trocken laufen, vor dem Einschalten die An-
lage befüllen und entlüften.
Vorgehensweise:
Zur Inbetriebnahme des Gesamtsystems in folgender Reihenfolge vorge-
hen (beschrieben in den nachfolgenden Kapiteln):
1. Anlage befüllen, spülen, entlüften.
2. Pumpe Heizkreis einstellen (wenn vorhanden und erforderlich).
3. Bedieneinheit für den Heizkreis einstellen (wenn Bedieneinheit vor-
handen).
4. Checkliste Inbetriebnahme ausfüllen.
