Montage
5.4

Heizkreismodul montieren

▶ Aufhängepunkt der Rückwand auf den rechten Halter im Unterputz-
kasten setzen.

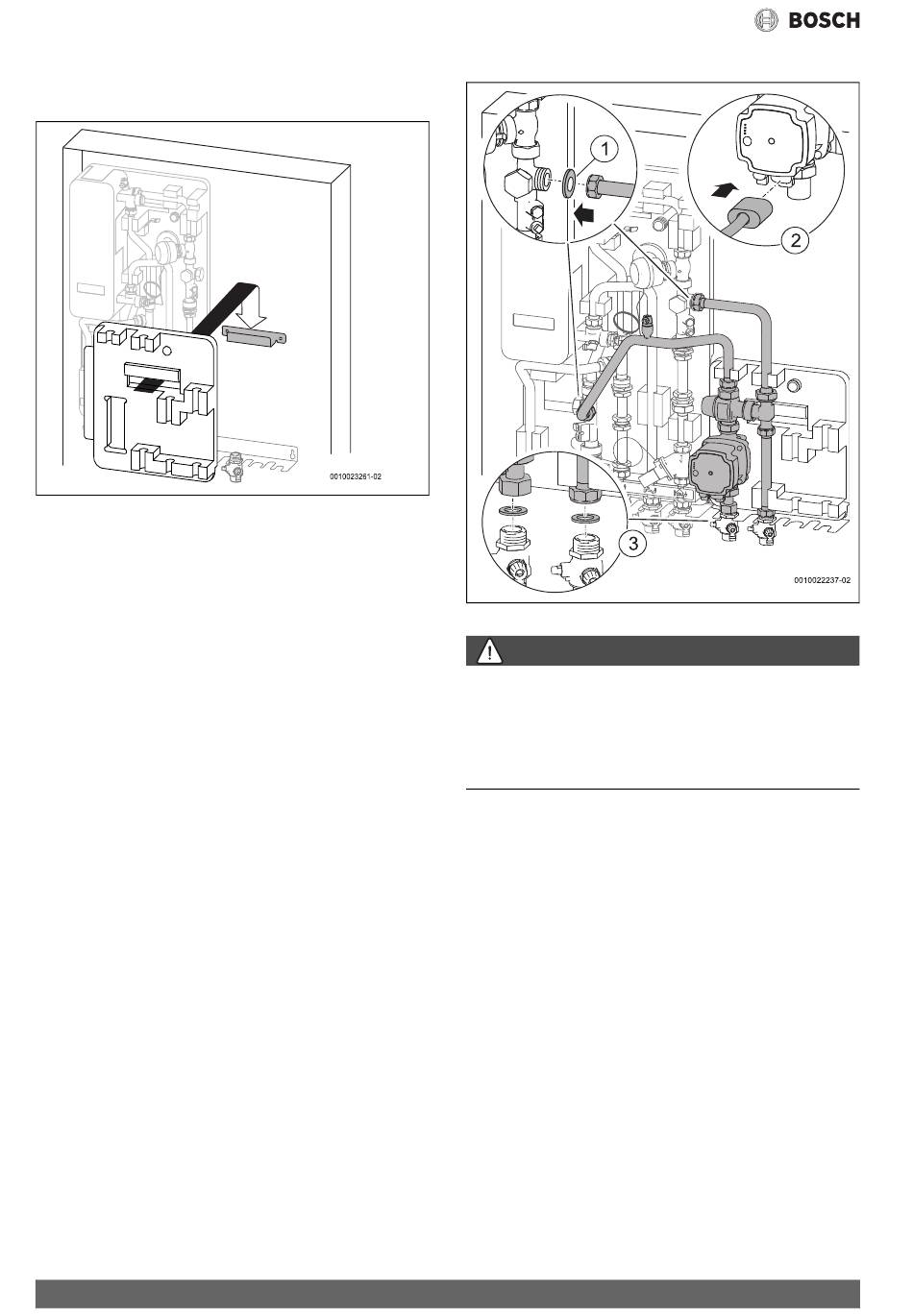

Bild 20 Rückwand des Heizkreismoduls aufhängen
Modul für den gemischten Heizkreis montieren
Lieferumfang:
• Rohrgruppe (Vorlauf und Rücklauf vormontiert)
• Dämmteil mit 4 Stück Dichtungen (1 × )
• Halter (1 × )
• Pumpenkabel (1 × )
▶ Kappen abschrauben.
▶ Rohrgruppe in das Dämmteil drücken und unten mit Dichtungen auf
die Anschlüsse der Montageanschlussplatte stellen [3].
▶ Rohrgruppe ausrichten und mit neuen Dichtungen [1] an das Basis-
modul und an Montageanschlussplatte [3] verschrauben.
12
▶ Pumpenkabel unten in Pumpe stecken [2].
Bild 21 Heizkreismodul montieren
GEFAHR
Lebensgefahr durch elektrischen Strom!
Das Berühren von unter Spannung stehenden Teilen kann zum Strom-
schlag führen.
▶ Elektroarbeiten am Regelgerät dürfen nur von einem Elektro-
installateur durchgeführt werden.
▶ Schutzleiter (grün/gelb) nicht als Steuerleitung verwenden.
▶ Pumpe an Klemmleiste (Zubehör) anschließen. Anleitung der Klemm-
leiste beachten.
Flow 7000 – 6721836151 (2022/03)
