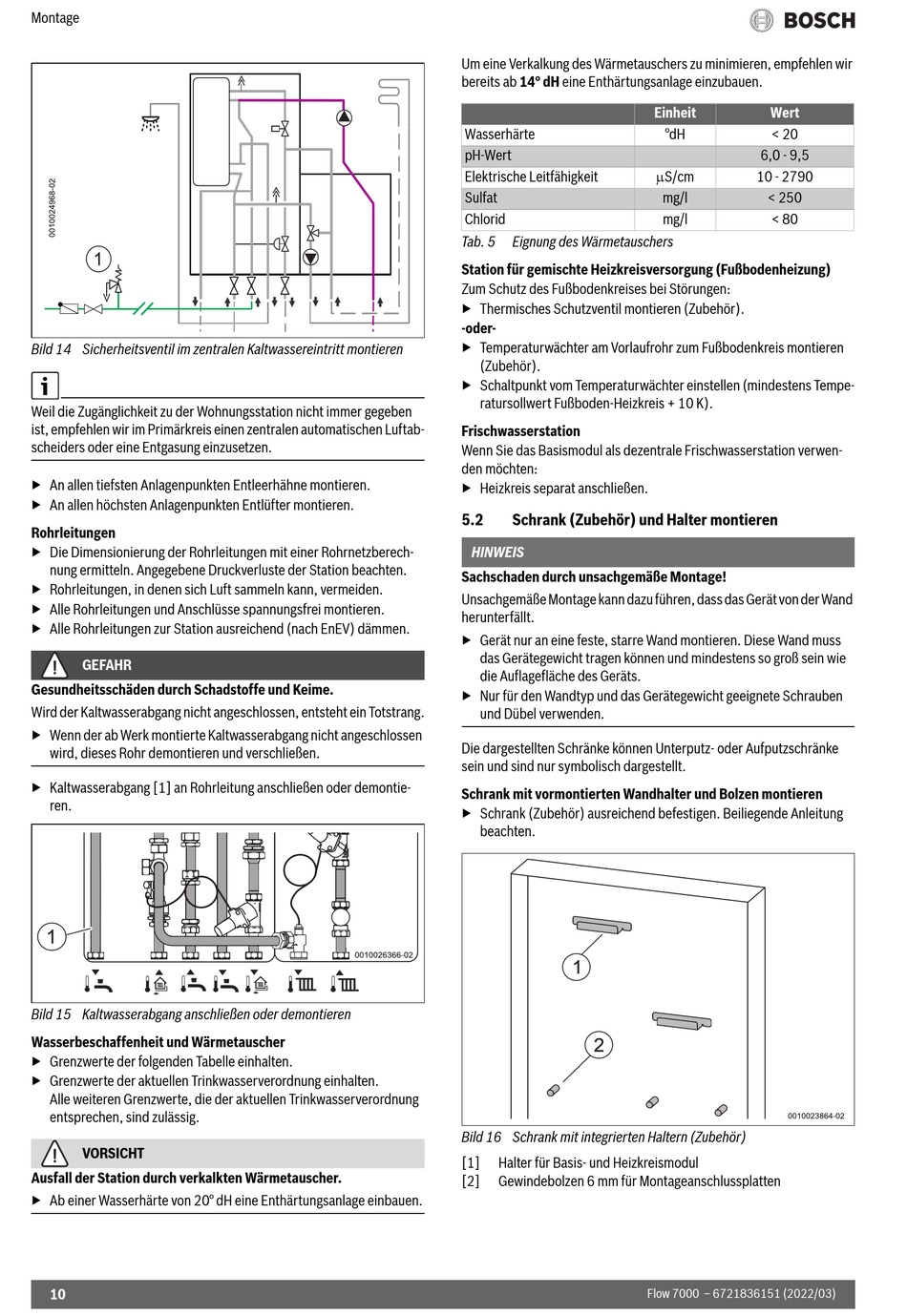

Montage
Bild 14 Sicherheitsventil im zentralen Kaltwassereintritt montieren
Weil die Zugänglichkeit zu der Wohnungsstation nicht immer gegeben
ist, empfehlen wir im Primärkreis einen zentralen automatischen Luftab-
scheiders oder eine Entgasung einzusetzen.
▶ An allen tiefsten Anlagenpunkten Entleerhähne montieren.
▶ An allen höchsten Anlagenpunkten Entlüfter montieren.
Rohrleitungen
▶ Die Dimensionierung der Rohrleitungen mit einer Rohrnetzberech-
nung ermitteln. Angegebene Druckverluste der Station beachten.
▶ Rohrleitungen, in denen sich Luft sammeln kann, vermeiden.
▶ Alle Rohrleitungen und Anschlüsse spannungsfrei montieren.
▶ Alle Rohrleitungen zur Station ausreichend (nach EnEV) dämmen.
GEFAHR
Gesundheitsschäden durch Schadstoffe und Keime.
Wird der Kaltwasserabgang nicht angeschlossen, entsteht ein Totstrang.
▶ Wenn der ab Werk montierte Kaltwasserabgang nicht angeschlossen
wird, dieses Rohr demontieren und verschließen.
▶ Kaltwasserabgang [1] an Rohrleitung anschließen oder demontie-
ren.
Bild 15 Kaltwasserabgang anschließen oder demontieren
Wasserbeschaffenheit und Wärmetauscher
▶ Grenzwerte der folgenden Tabelle einhalten.
▶ Grenzwerte der aktuellen Trinkwasserverordnung einhalten.
Alle weiteren Grenzwerte, die der aktuellen Trinkwasserverordnung
entsprechen, sind zulässig.
VORSICHT
Ausfall der Station durch verkalkten Wärmetauscher.
▶ Ab einer Wasserhärte von 20° dH eine Enthärtungsanlage einbauen.
10
Um eine Verkalkung des Wärmetauschers zu minimieren, empfehlen wir
bereits ab 14° dH eine Enthärtungsanlage einzubauen.
Wasserhärte
pH-Wert
Elektrische Leitfähigkeit
Sulfat
Chlorid
Tab. 5 Eignung des Wärmetauschers
Station für gemischte Heizkreisversorgung (Fußbodenheizung)
Zum Schutz des Fußbodenkreises bei Störungen:
▶ Thermisches Schutzventil montieren (Zubehör).
-oder-
▶ Temperaturwächter am Vorlaufrohr zum Fußbodenkreis montieren
(Zubehör).
▶ Schaltpunkt vom Temperaturwächter einstellen (mindestens Tempe-
ratursollwert Fußboden-Heizkreis + 10 K).
Frischwasserstation
Wenn Sie das Basismodul als dezentrale Frischwasserstation verwen-
den möchten:
▶ Heizkreis separat anschließen.
5.2 Schrank (Zubehör) und Halter montieren
HINWEIS
Sachschaden durch unsachgemäße Montage!
Unsachgemäße Montage kann dazu führen, dass das Gerät von der Wand
herunterfällt.
▶ Gerät nur an eine feste, starre Wand montieren. Diese Wand muss
das Gerätegewicht tragen können und mindestens so groß sein wie
die Auflagefläche des Geräts.
▶ Nur für den Wandtyp und das Gerätegewicht geeignete Schrauben
und Dübel verwenden.
Die dargestellten Schränke können Unterputz- oder Aufputzschränke
sein und sind nur symbolisch dargestellt.
Schrank mit vormontierten Wandhalter und Bolzen montieren
▶ Schrank (Zubehör) ausreichend befestigen. Beiliegende Anleitung
beachten.
Bild 16 Schrank mit integrierten Haltern (Zubehör)
[1] Halter für Basis- und Heizkreismodul
[2] Gewindebolzen 6 mm für Montageanschlussplatten
Einheit Wert
°dH < 20
6,0 - 9,5
S/cm
10 - 2790
mg/l < 250
mg/l < 80
