3. Klemmring-T-Stück montieren.
10
1
3.
9

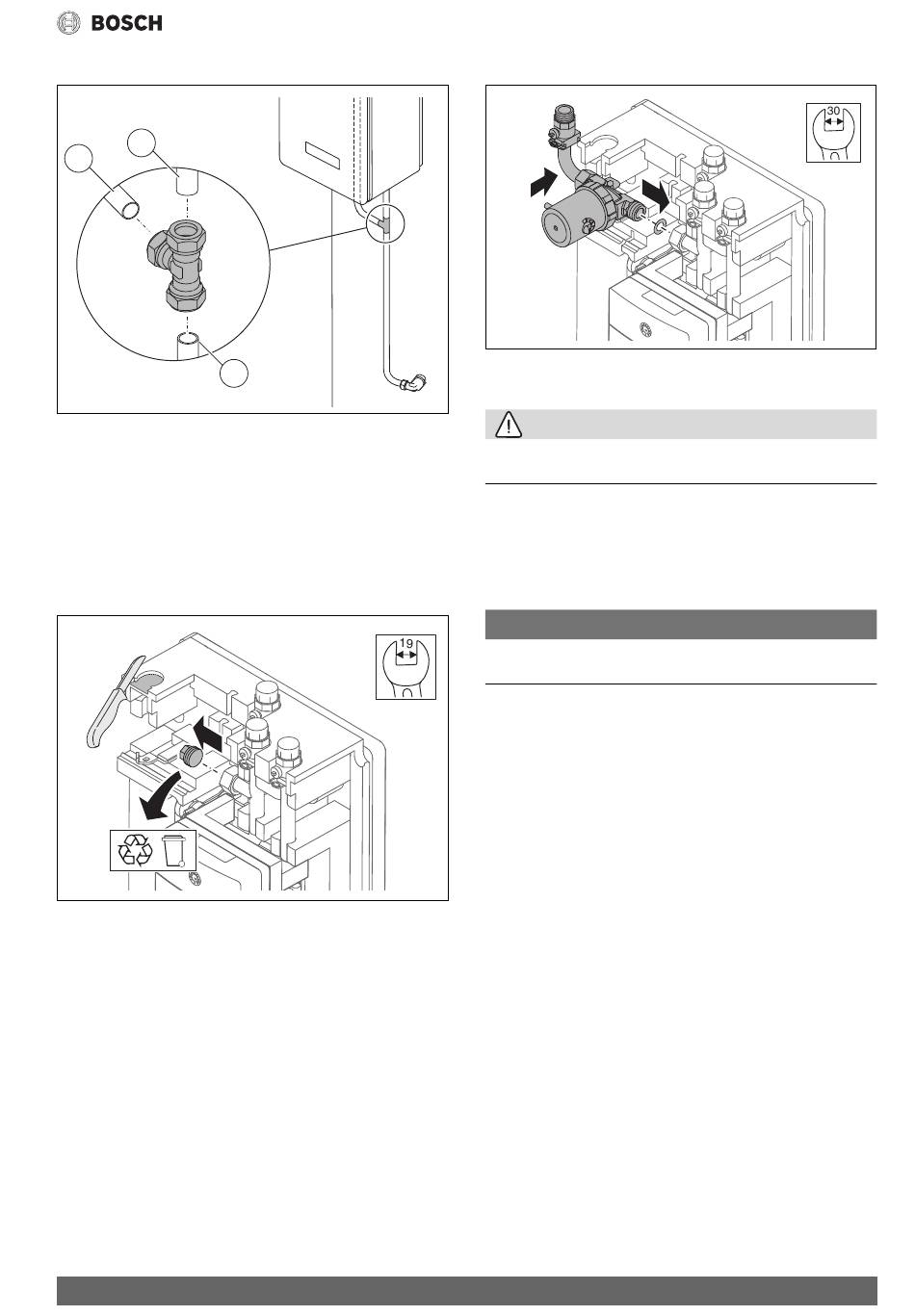

Bild 22 Rohre mit Klemmring-T-Stück verbinden
▶ Mitgelieferte Dämmung montieren.
4.5
Zirkulationsstrang montieren (Zubehör)
Die Baugruppe Zirkulationsstrang besteht aus: Pumpe mit integrierter
Schwerkraftbremse, Rohr und Kugelhahn.
1. Mit einem Messer die Durchführung des Zirkulationsstranges aus-
schneiden.
2. Stopfen herausdrehen.
3. Stopfen entsorgen.
1. 1.
2. 2.
3. 3.
Bild 23 Montage vorbereiten
4. Zirkulationsstrang mit Dichtung verschrauben.
Flow Fresh FF 20 – 6720866467 (2019/06)
5. Anschluss in Formteil drücken.
Bild 24 Montage vorbereiten
4.6
0010012378-001
0010012378-001
Anlagenschaden durch undichte Anschlüsse
▶ Alle Rohrleitungen und Anschlüsse spannungsfrei installieren.
Die Rohrleitungen (bei der Wandinstallation) zwischen Pufferspeicher
und Frischwasserstation:
• Müssen möglichst kurz sein.
• Müssen gemäß EnEV gedämmt sein.
• Mindestens im Durchmesser DN20 (¾") ausführen.
HINWEIS:
Sachschaden durch Überdruck!
Die Rohrleitung zum Sicherheitsventil nicht unterbrechen/absperren.
▶ Sicherheitsventil nach DIN1988 im Kaltwassereintritt montieren.
▶ Vor der Frischwasserstation einen Filter in die Rohrleitungen des
Kaltwassers einbauen. Dadurch werden Verunreinigungen und Stö-
rungen in der Anlage minimiert.
▶ Primär- und sekundärseitigen Anschluss an die Frischwasserstation
vornehmen. Dabei mit Schlüssel 28 mm gegenhalten.
▶ Bauseits am höchsten Punkt der Rohrleitung auf der Primärseite der
Frischwasserstation eine Entlüftungsmöglichkeit einbauen (z. B. au-
tomatischen Entlüfter).
6720809213.15-1.ST
6720809213.15-1.ST
5. 5.
4. 4.
Frischwasserstation hydraulisch anschließen
VORSICHT:
Montage
6720809213.16-1.ST
6720809213.16-1.ST
11
