14/144 Bosch Rexroth AG
5 Menüs bei Anschluss des SD301 an SE31x/SEH312
Bei Anwahl der Taste 100 % wird zur Origi-
nalkurve zurückgekehrt. Bei Anwahl der Tas-
te STOP wird die Aktualisierung der Kurve
fortgesetzt.

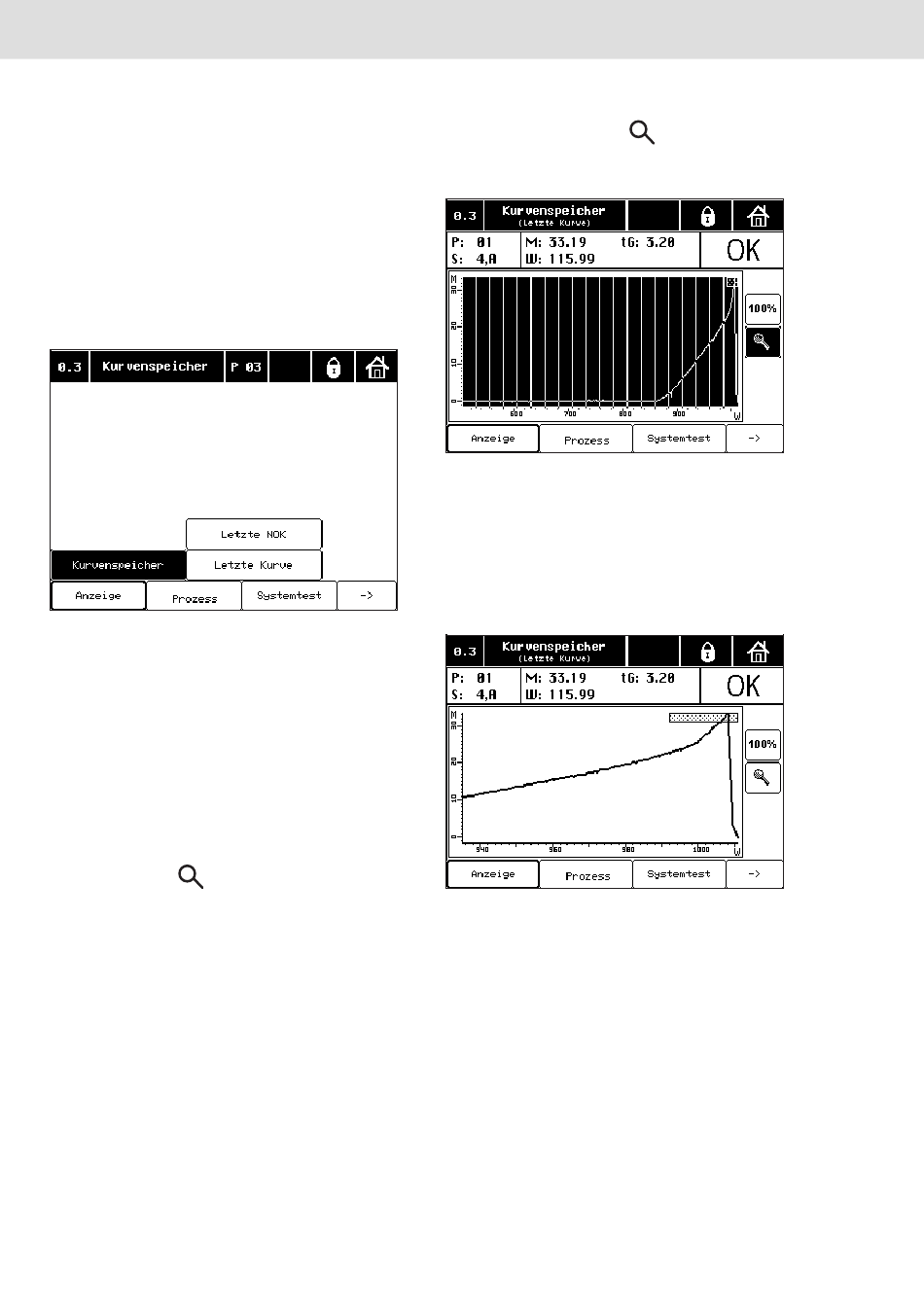

5.1.5 Kurvenspeicher
Der Menüpunkt Kurvenspeicher gliedert
sich in die Unterpunkte Letzte NOK und
Letzte Kurve (Bild 15).
Bild 15:
Bei Anwahl von Letzte NOK wird die letzte
gespeicherte NOK-Kurve angezeigt. Bei An-
wahl von Letzte Kurve wird die letzte aktuelle
Kurve (OK- oder NOK-Schraubfall) ange-
zeigt. Beide Anzeigen werden nicht aktuali-
siert.
Eine Änderung des Kurventyps (vgl. Bild 12)
ist nicht möglich. An der rechten Seite wer-
den die Tasten und 100 % angezeigt.
SD301 | 3 609 929 826/06.03
Bei Anwahl der Taste
dargestellt und die Abszisse mit einer Unter-
teilung versehen (Bild 16).
Bild 16:
Durch Antippen zweier Unterteilungen wird
der zu vergrößernde Bereich festgelegt. Die
ausgewählten Unterteilungen werden invers
dargestellt. Die Vergrößerung startet beim
Antippen der zweiten Unterteilung (Bild 17).
Bild 17:
Bei Anwahl der Taste 100 % wird zur Origi-
nalkurve zurückgekehrt.
wird diese invers
