5 Menús al conectar el SD301 al SE31x/SEH312
5.1.5 Memoria de curvas
El punto de menú Memoria de curvas se di-
vide en los subpuntos Último no OK y Últi-
ma curva (fig. 15).

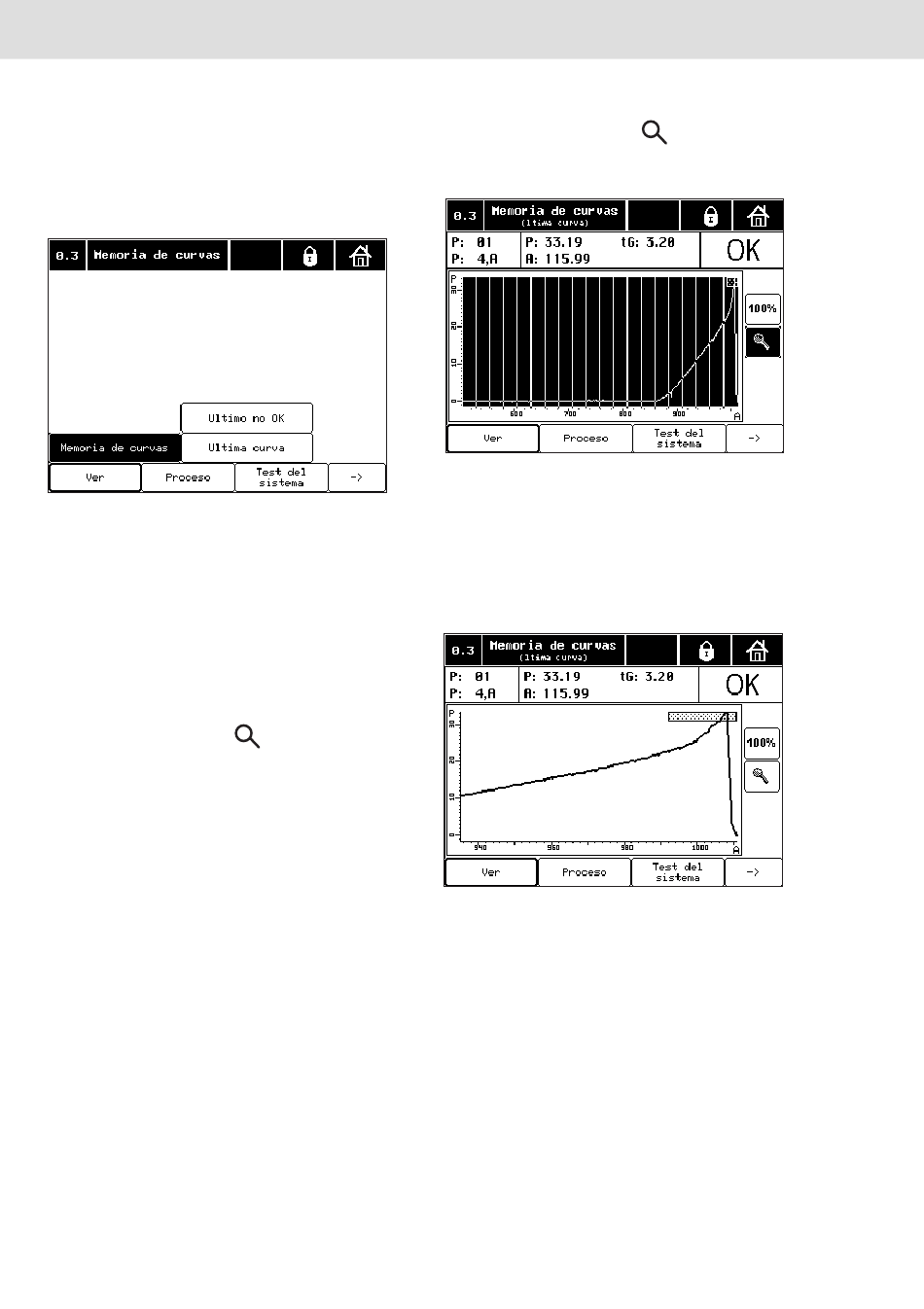

Figura 15:
Al seleccionar Último no OK se visualiza la
última curva no OK guardada. Al seleccionar
Última curva se visualiza la última curva ac-
tual (en caso de atornillado OK o no OK).
Ambas visualizaciones no se actualizan.
No es posible la modificación del tipo de cur-
va (comparar fig. 12). En el lado derecho se
muestran los botones
Al seleccionar el botón
invertido y la abscisa muestra una subdivisión
(fig. 16).
Figura 16:
Tocando las dos subdivisiones se especifica
el área a ampliar. Las subdivisiones seleccio-
nadas se representan invertidas. La amplia-
ción empieza al tocar la segunda subdivisión
(fig. 17).
y 100 %.
Figura 17:
Al seleccionar el botón 100 % se vuelve a la
curva original.
