3 Diseño del interface de usuario
3 Diseño del interface de
usuario

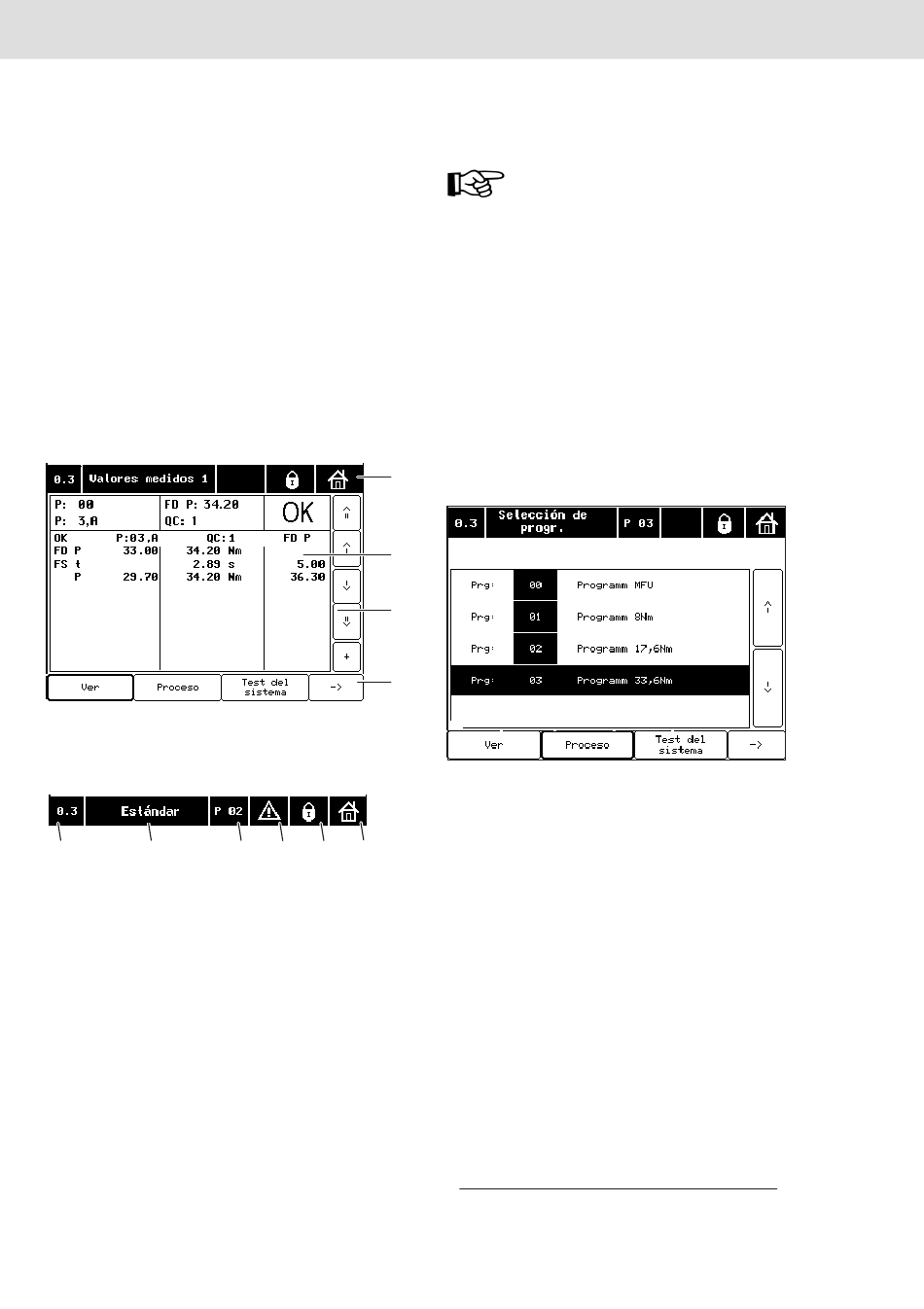

La pantalla del sistema se divide en cuatro
áreas (fig. 2):
– el encabezado en el borde superior de la
pantalla (1)
– el campo de visualización (2)
– la barra del menú principal en el borde in-
ferior de la pantalla (3)
– la barra de desplazamiento en el borde
derecho de la pantalla (4) (sólo disponible
para algunos puntos del menú).
Figura 2:
3.1 Barra de títulos (fig. 3)
.
1 2
Figura 3:
3.1.1 Dirección de canal (1)
El campo a la izquierda de la barra de títulos
muestra el control actual que se ha seleccio-
nado.
3.1.2 Nivel de menú (2)
En este campo se muestra el punto del sub-
menú actual. De esta manera, se puede ver la
posición actual en el árbol de menús con res-
pecto a la barra de menú principal.
1
2
4
3
3 4 5 6
SD301 | 3 609 929 826/06.03
3.1.3 Selección del programa (3)
Este campo sólo está activo si se
han colocado las seis señales de
programa (Prog0-Prog5) en la ta-
bla PLC de SE/SEH a las entradas
del SD301 (SD: 0.0 Prog0 - 0.5
Prog5) y se ha enviado la tabla
PLC modificada a SE/SEH.
La tecla (3) indica el programa de atornillado
seleccionado actualmente. Con el contacto
se muestran todos los programas de atorni-
1)
llado disponibles en SE/SEH (máx. 48); el
programa actual aparece marcado. Para mo-
dificarlo hay que tocar el número del progra-
ma de atornillado deseado.
Figura 4:
El programa de atornillado seleccionado se
mantiene al conectar y desconectar el siste-
ma de atornillado. Al retirar el SD301 perma-
nece activo el último programa seleccionado.
No es posible la selección de aplicaciones
de atornillado.
1) No se puede seleccionar el programa
de desatornillado.
