3 609 929 826/06.03 | SD301
5 Menüs bei Anschluss des SD301 an SE31x/SEH312
5.1.4 Kurve
Dieser Menüpunkt gliedert sich in die Unter-
punkte Nur NOK und Alle (Bild 11).

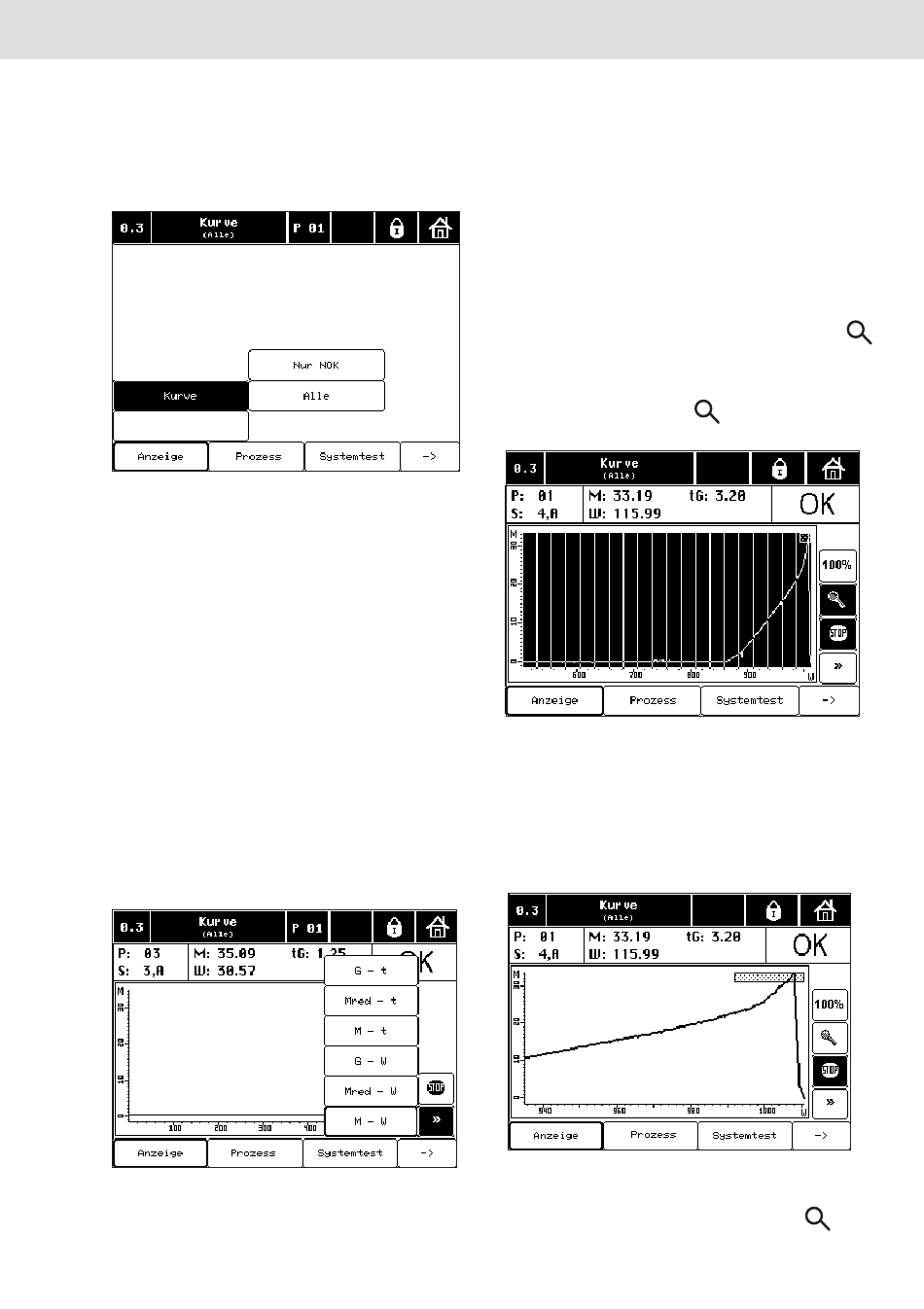

Bild 11:
Bei Anwahl von Nur NOK wird nur die Kurve
einer NOK-Verschraubung ausgegeben; bei
Anwahl von Alle wird die Kurve jeder Ver-
schraubung ausgegeben (OK- oder NOK-
Schraubfälle). Die angezeigte Kurve wird per-
manent aktualisiert.
Als Standardeinstellung wird das Drehmo-
ment (M) über dem Drehwinkel (W) ausgege-
ben.
Oberhalb der Kurve werden Programmnum-
mer, Stufennummer der zuletzt durchlaufe-
nen Stufe, Drehmoment, Drehwinkel,
Gesamtzeit und OK/NOK-Bewertung ausge-
geben. An der rechten Seite werden die Tas-
ten >> und STOP angezeigt (Bild 12).
Bild 12:
Bosch Rexroth AG 13/144
Mit Anwahl der Taste >> wird die Aktualisie-
rung der Kurve gestoppt und ein Menü aufge-
klappt, das die Änderung des Kurventypes
ermöglicht (Bild 12). Die Anwahl von Mred - t
und Mred - W ist nur bei Konfiguration eines
Redundanzgebers möglich.
Bei Anwahl der Taste STOP wird die aktuelle
Kurve „eingefroren", d. h. die Aktualisierung
der Kurve wird gestoppt und die Tasten
(Zoom) und 100 % werden angezeigt. Die
Taste STOP wird invers dargestellt.
Bei Anwahl der Taste
mit einer Unterteilung versehen (Bild 13).
Bild 13:
Durch Antippen zweier Unterteilungen wird
der zu vergrößernde Bereich festgelegt. Die
ausgewählten Unterteilungen werden invers
dargestellt. Die Vergrößerung startet beim
Antippen der zweiten Unterteilung (Bild 14).
Bild 14:
Durch erneutes Drücken der Taste
den die Unterteilungen wieder ausgeblendet.
wird die Abszisse
wer-
