Easy Series (ICP-EZM2) | Installationshandbuch | 2.0

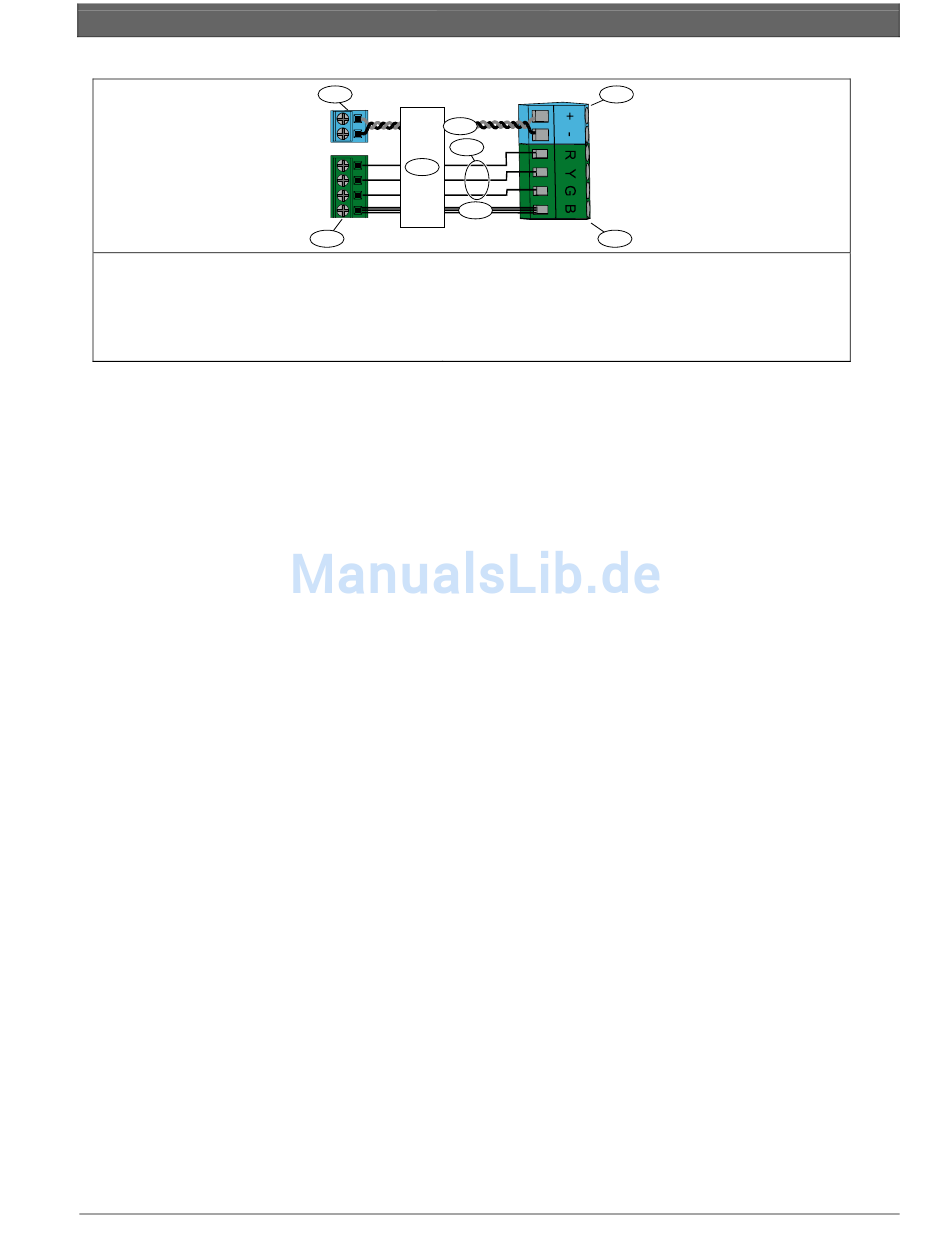

KAT 5-Kabelverbindungen
1 - Audiobus-Anschlüsse des Bedienteils
2 - Datenbus-Anschlüsse des Bedienteils
3 - KAT 5-Kabel
4 - Blaue und blauweiß-gestreifte Leiter
(verdrillt)
12
Installation
1
+
4
-
5
R
3
Y
G
6
B
2
5 - Leiter ohne Streifen
6 - Leiter mit weißen Streifen
7 - Audiobus-Anschlüsse der Zentralenbaugruppe
8 - Datenbus-Anschlüsse der Zentralenbaugruppe
7
8
Bosch Security Systems, Inc. | 8/06 | F01U025199B
