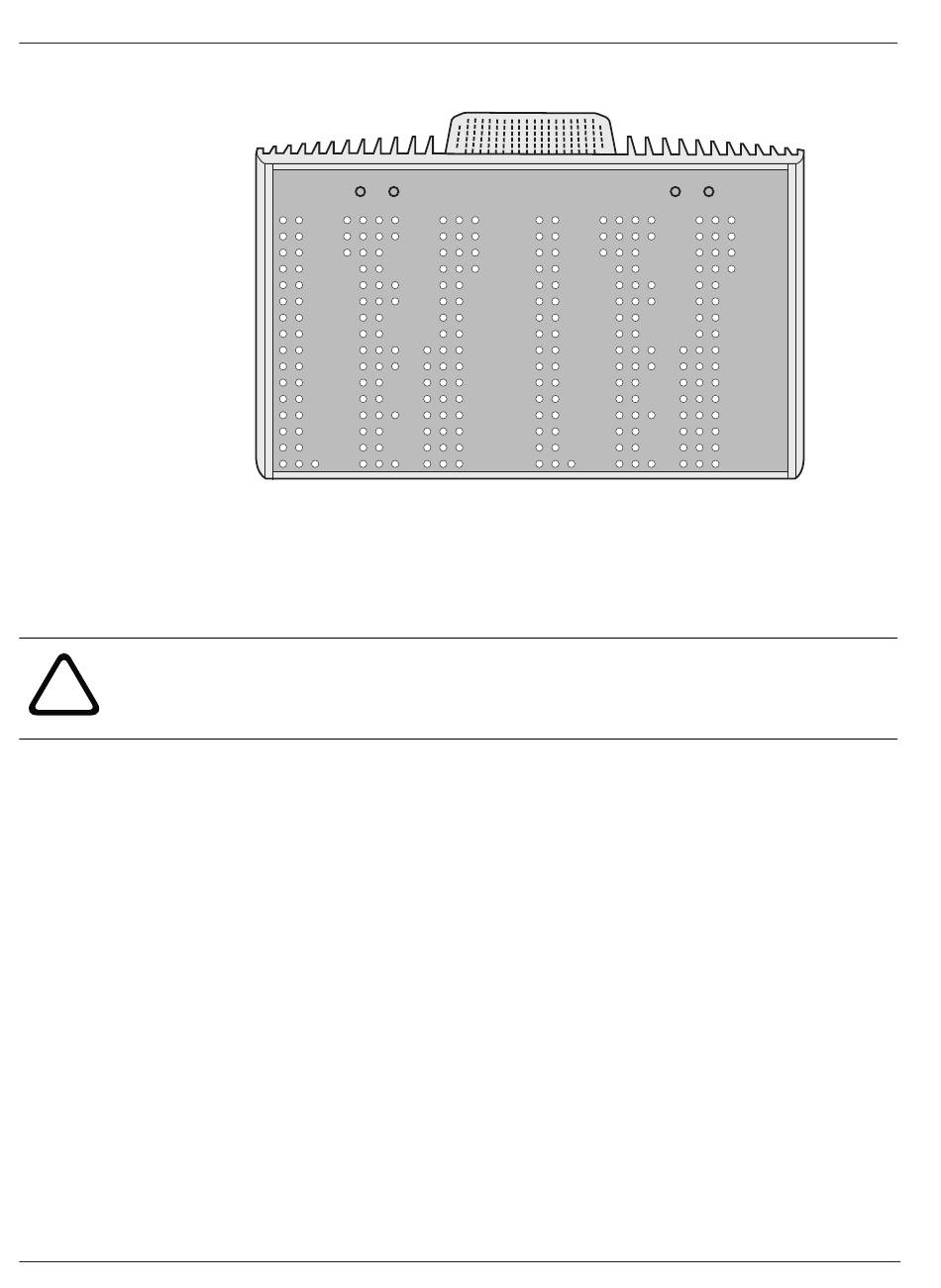

Abbildung 7.3: IR-LED-Leuchtmuster des Strahlers bei halber Leistung.
7.3.2

Einstellen der Laufzeitschalter

Die Bestimmung der Laufzeitschalterpositionen am Strahler wird in Abschnitt Bestimmen der
Laufzeitschalterpositionen am Strahler, Seite 62 beschrieben.
Vorsicht!
Beim Einstellen der Laufzeitschalter muss darauf geachtet werden, dass der Schalter in der
!
neuen Schaltposition einrastet. Der Schalter darf sich nicht zwischen zwei Schaltpositionen
befinden, da sich dann falsche Laufzeiteinstellungen ergeben.
7.4

Bestimmen der Laufzeitschalterpositionen am Strahler

Wie in Abschnitt Überlappung von Bestrahlungsflächen und schwarze Flecken, Seite
29 beschrieben, können unterschiedliche Laufzeiten der Signale, die von zwei oder mehr
Strahlern am Empfänger eintreffen, aufgrund des Mehrwegeffekts „schwarze
Flecken" (Auslöschungen) bewirken.
Die am Empfänger eintreffenden Signale weisen folgende Laufzeiten auf:
–
–
–
Um die Unterschiede der Signallaufzeiten zu kompensieren, können an jedem Strahler
unterschiedliche Verzögerungen konfiguriert werden. Diese Signalverzögerungen können mit
den Laufzeitschaltern an der Rückseite des Strahlers eingestellt werden.
Die Kabelsignallaufzeiten können mit den folgenden beiden Methoden bestimmt werden:
–
–
In beiden Fällen können die Kabelsignallaufzeiten manuell berechnet werden oder mit dem
Laufzeitschalter-Berechnungstool (auf der Dokumentations-DVD verfügbar).
In folgenden Fällen ist es nicht erforderlich, die Kabelsignallaufzeiten zu berechnen:
–
2020.06 | V1.6 |
Kabelsignallaufzeit: Übertragung vom Sender zum Strahler über das Kabel
Strahlungssignallaufzeit: Übertragung vom Strahler zum Empfänger über die IR-Strecke
Bei Systemen mit zwei oder mehr Sendern: Übertragung durch die Slave-Sender
Messen der Kabellängen
Messen der Impulsantwortzeit mit einem Laufzeitmessgerät
Die Strahler sind mit identischen Kabellängen direkt an den Sender angeschlossen.
