Audioübertragungssystem
5.3.4

Montage des Strahlers an einer Wand

Bei der Wandmontage muss die minimale Montagehöhe 1,80 m betragen und eine zusätzliche
Wandhalterung (LBB 3414/00) ist erforderlich (muss separat bestellt werden). Diese
Halterung wird mithilfe von vier Schrauben an der Wand befestigt (siehe folgende Abbildung).

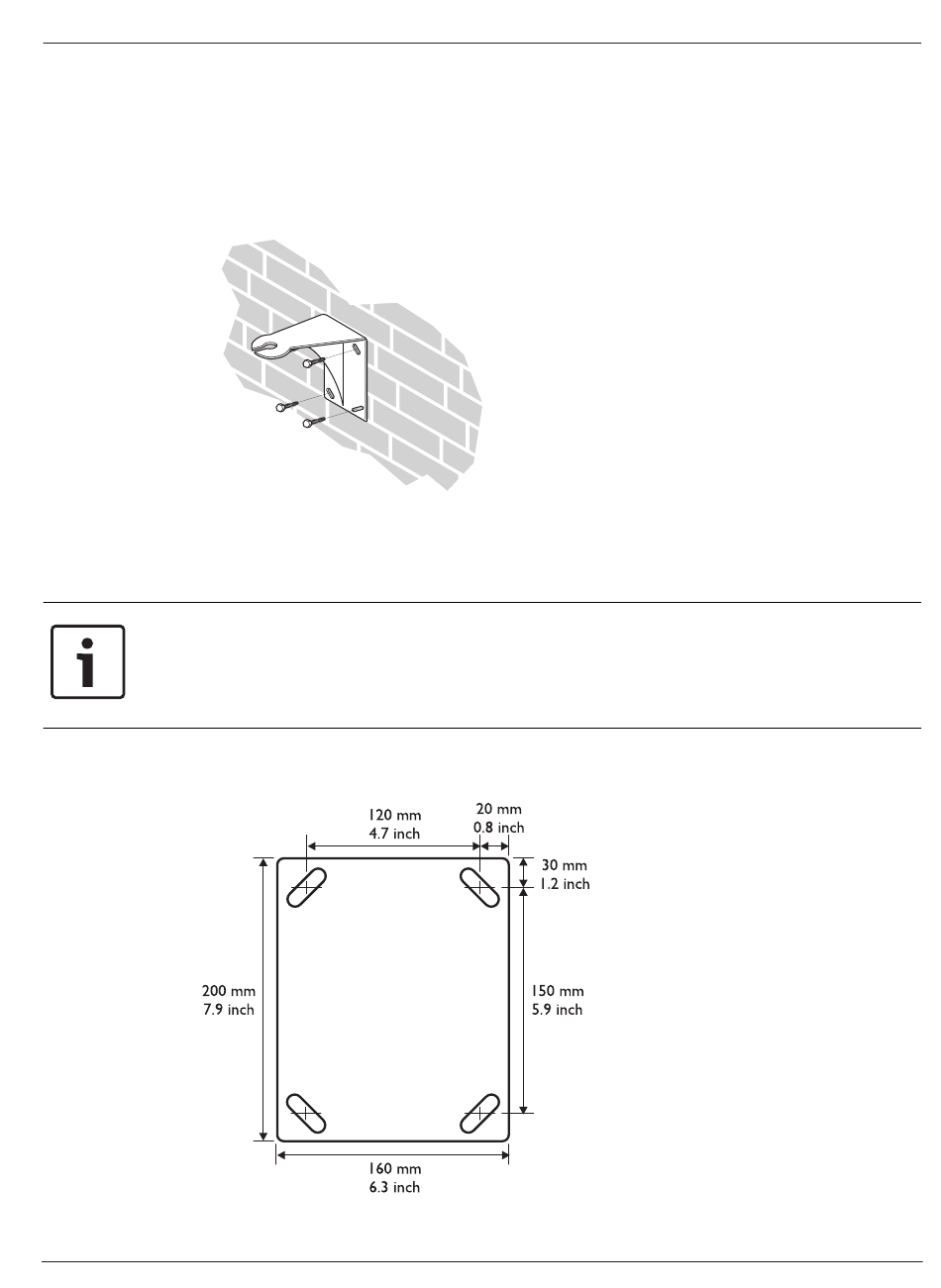

Abbildung 5.9: Befestigen der Wandhalterung an der Wand
Hinweis!
Die zur Befestigung der Wandhalterung verwendeten vier Schrauben müssen für eine
Auszugskraft von je 200 kg ausgelegt sein. Die Schrauben und Dübel aus dem Lieferumfang
der Wandhalterung LBB 3414/00 sind ausschließlich für die Montage an Vollziegel- oder
Betonwänden vorgesehen.
Hierzu müssen vier Wandlöcher mit 10 mm Durchmesser und 60 mm Tiefe gebohrt werden
(Bohrbild siehe folgende Abbildung).
Abbildung 5.10: LBB 3414/00 Wandhalterung, Abmessungen und Bohrbild
