40 de | Installation
Um den Strahler (mit Aufhängehalterung) an der Wandhalterung zu befestigen, wird die
Montageschraube durch den Schlitz in der Wandhalterung geführt und anschließend
festgezogen (siehe folgende Abbildung). Anschließend wird in eine kleine Bohrung in der
Schraube ein Splint eingesetzt, damit sich die Verschraubung nicht lösen kann (siehe Einsatz
in folgender Abbildung).

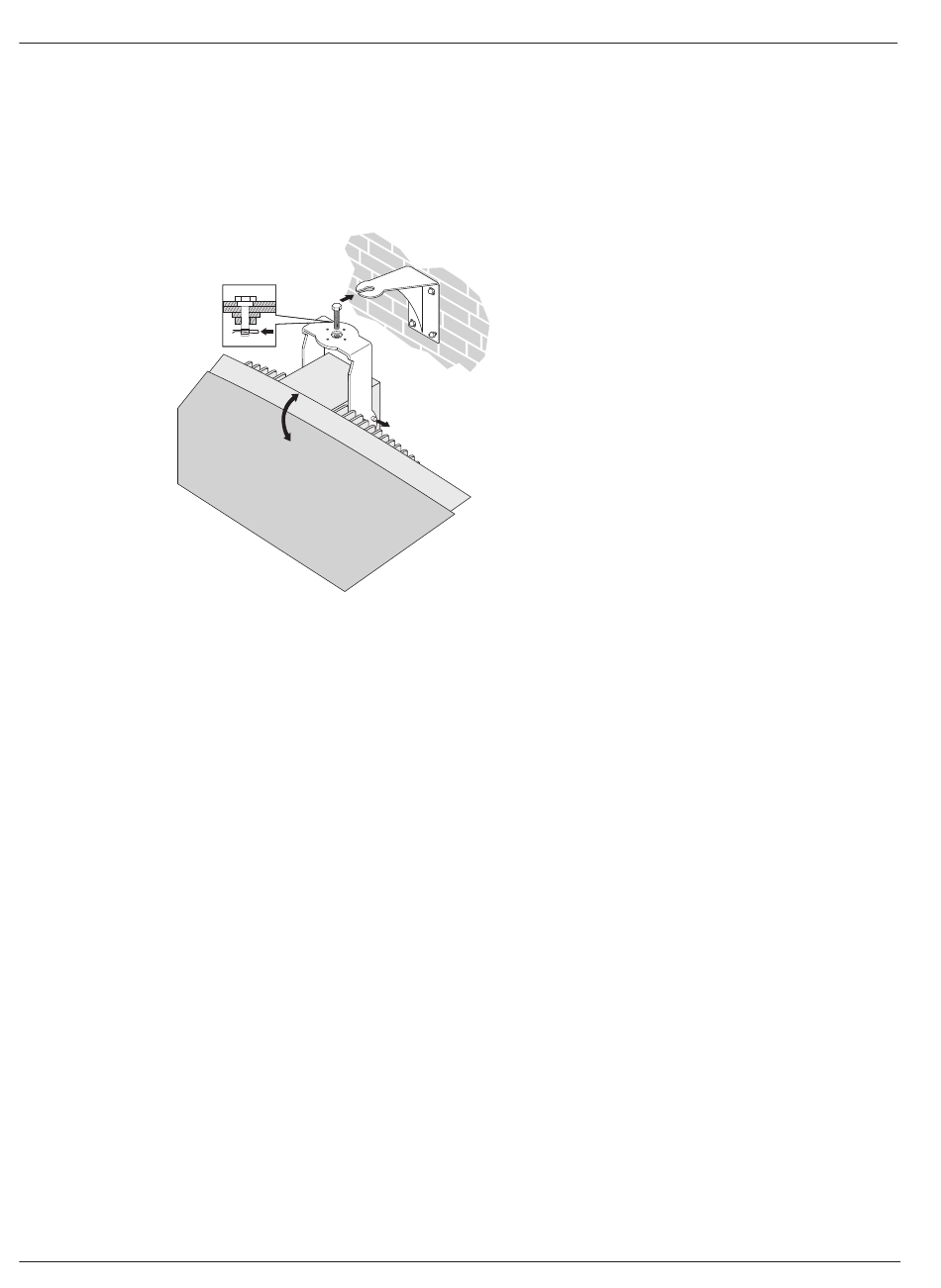

Abbildung 5.11: Befestigen des Strahlers an der Wandhalterung
Der Neigungswinkel des Strahlers kann zwischen 0 und 90° in Schritten zu 15° eingestellt
werden. Um die horizontale Ausrichtung des Strahlers einzustellen, muss die
Montageschraube gelöst werden. Anschließend kann der Strahler in die gewünschte Position
gedreht werden.
5.3.5

Montage des Strahlers an einer Wand

Für die Deckenmontage des Strahlers wird die mitgelieferte Aufhängehalterung verwendet. Sie
gewährleistet einen ausreichend großen Abstand, um in der Umgebung des Strahlers eine gute
Luftzirkulation zu ermöglichen. Bei der Deckenmontage des Strahlers ist in den meisten Fällen
eine Zwangsluftkühlung durch einen Lüfter erforderlich, um eine Überhitzung zu vermeiden.
Falls dies nicht möglich ist, muss der Strahler auf halbe Leistung geschaltet werden.
5.3.6 Montage des Strahlers auf einer horizontalen Fläche
Wenn der Strahler auf einer horizontalen Fläche montiert werden soll (z. B. auf einer
Dolmetscherkabine), müssen zwischen Strahler und Montagefläche mindestens 4 cm Abstand
vorliegen, um in der Umgebung des Strahlers eine ausreichende Luftzirkulation zu
ermöglichen. Bei Verwendung der Aufhängehalterung ist ein solcher Abstand gewährleistet.
Falls dies nicht möglich ist, muss der Strahler auf halbe Leistung geschaltet werden. Soll der
Strahler mit voller Leistung auf einer Dolmetscherkabine eingesetzt werden, darf die
Umgebungstemperatur maximal 35° C betragen.
5.3.7

Sichern des Strahlers mit einem Sicherungsseil

Zum Lieferumfang des Strahlers gehört eine Sicherungsringschraube zur Befestigung eines
Sicherungsseils (Sicherungsseil nicht im Lieferumfang enthalten).
1.
2020.06 | V1.6 |
Befestigen Sie die Sicherungsringschraube an der entsprechenden Bohrung des
Strahlers.
