Audioübertragungssystem
4.1.2

Signalverarbeitung

Beim Integrus System werden Hochfrequenz-Trägersignale (typischerweise 2–8 MHz)
verwendet, um Störungen durch moderne Lichtquellen zu vermeiden (siehe Abschnitt
Bestrahlungsfläche von Strahlern, Seite 23 ). Die digitale Audioverarbeitung gewährleistet
eine konstant hohe Audioqualität.
Die Signalverarbeitung erfolgt im Sender in folgenden Hauptschritten (siehe folgende
Abbildung):
1.
2.
3.
4.
5.
In den Infrarotempfängern erfolgt eine umgekehrte Verarbeitung, um das modulierte
Infrarotlicht wieder in separate analoge Audiokanäle umzuwandeln.
Audio
Channel
Audio
Channel

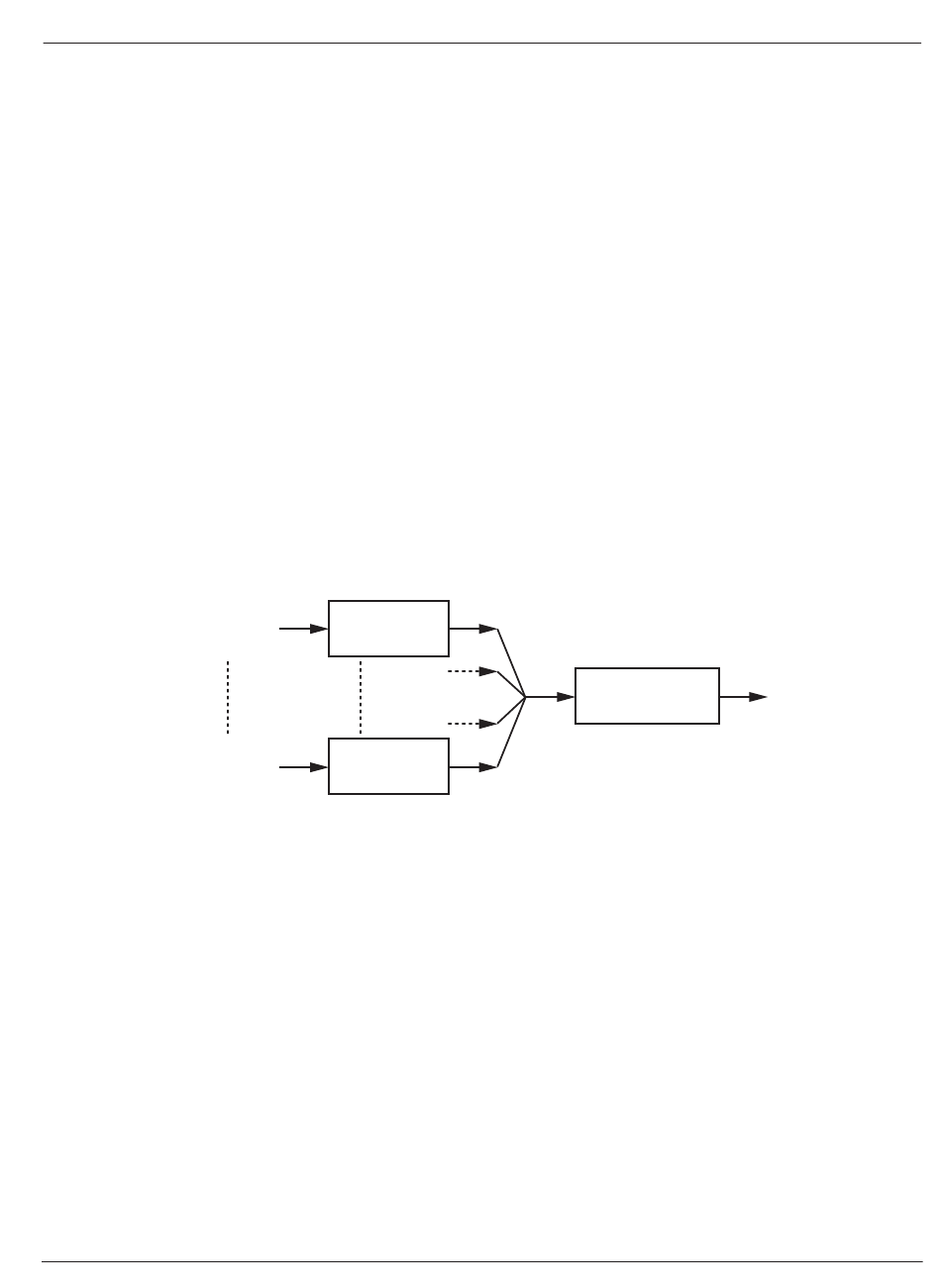

Abbildung 4.2: Signalverarbeitung – Übersicht (für einen Träger)
4.1.3 Qualitätsmodi
Das Integrus Audioübertragungssystem kann Audiosignale in vier verschiedenen Qualitätsmodi
übertragen:
–
–
–
–
Für die Standardqualität wird weniger Bandbreite beansprucht. Die Standardqualität kann zur
Übertragung von Sprache eingesetzt werden. Für die Übertragung von Musik bietet der hohe
Qualitätsmodus Wiedergabe nahezu in CD-Qualität.
Bosch Security Systems B.V.
A/D-Wandlung – Jeder analoge Audiokanal wird in ein Digitalsignal umgewandelt.
Kompression – Die Digitalsignale werden komprimiert, um die Informationsmenge zu
erhöhen, die von den einzelnen Trägern übertragen werden kann. Der Kompressionsfaktor
steht auch mit der erforderlichen Audioqualität in Beziehung.
Protokollerstellung – Gruppen aus maximal vier Digitalsignalen werden zu einem
digitalen Datenstrom zusammengefasst. Zusätzliche Fehlerkorrekturdaten werden
hinzugefügt. Diese Daten werden von den Empfängern zur Erfassung und Korrektur von
Fehlern verwendet.
Modulation – Ein hochfrequentes Trägersignal wird mit dem digitalen Datenstrom
phasenmoduliert.
Strahlung – Bis zu 8 modulierte Trägersignale werden zusammengefasst und zu den
Infrarotstrahlern übertragen, die die Trägersignale in moduliertes Infrarotlicht
umwandeln.
A/D Conversion
& Compression
4x 4x
A/D Conversion
& Compression
Mono, Standardqualität („Standard"), maximal 32 Kanäle
Mono, hohe Qualität („Premium"), maximal 16 Kanäle
Stereo, Standardqualität („Standard"), maximal 16 Kanäle
Stereo, hohe Qualität („Premium"), maximal 8 Kanäle
Protocol Creation
Bedienungsanleitung
Carrier (to IR Radiators)
& Modulation
Planung | de 21
