38 de | Installation
5.3.2 Befestigen der Aufhängehalterung

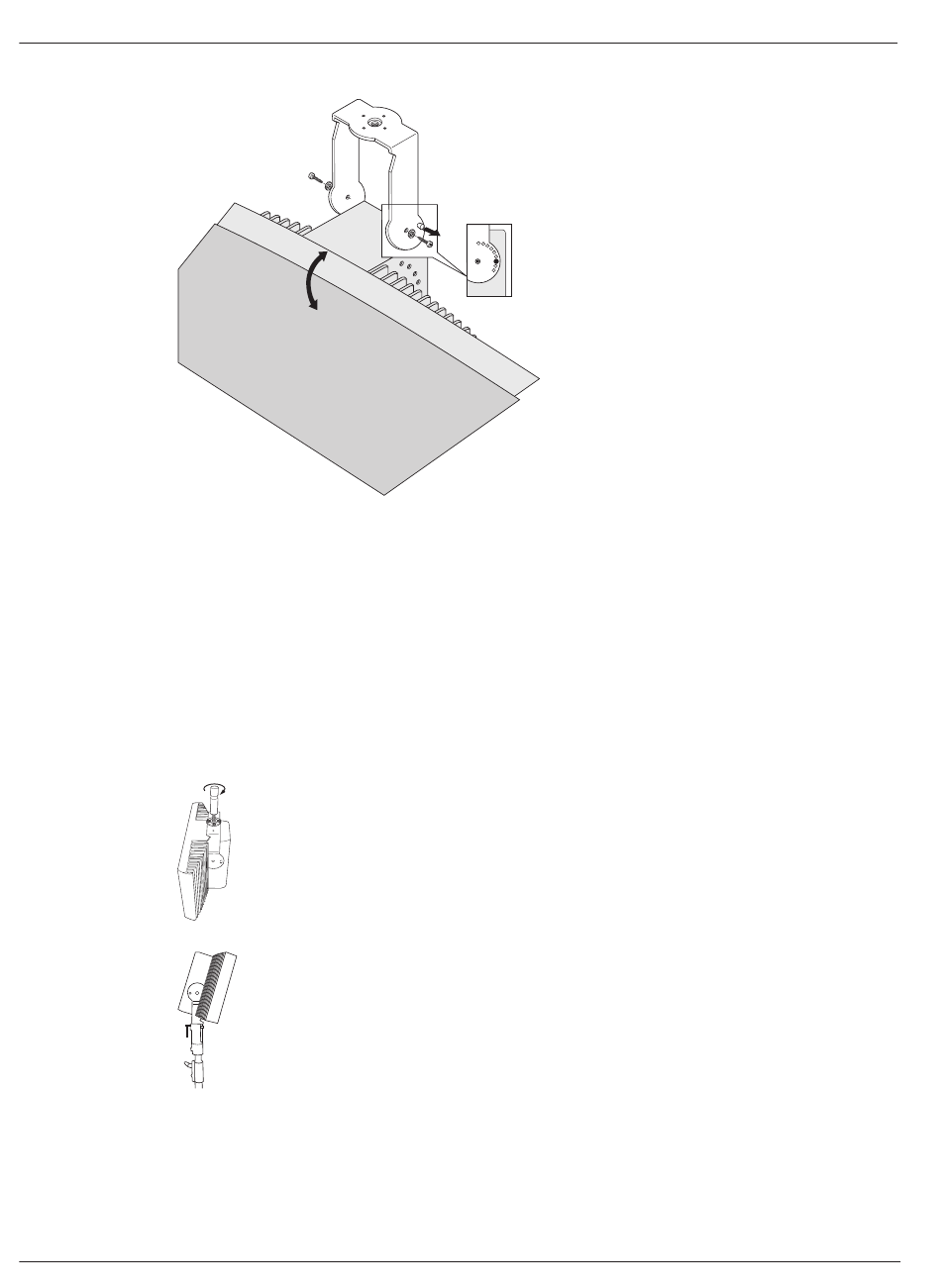

Abbildung 5.6: Befestigen der Aufhängehalterung am Strahler
Befestigen Sie zuerst die mitgelieferte Aufhängehalterung am Strahler (siehe
Abschnitt Befestigen der Montageplatte an der Aufhängehalterung, Seite 37 und obige
Abbildung). Diese Halterung wird mithilfe von zwei Schrauben und Unterlegscheiben am
Strahler befestigt. Die Rückseite des Strahlers weist entsprechende Bohrungen auf. Die
Halterung weist zudem eine Rastkugel auf (in obiger Abbildung durch einen schwarzen Pfeil
gekennzeichnet). Diese Kugel befindet sich am rechten Arm der Halterung oberhalb der
Schraubenbohrung und dient zur Einstellung des Strahlerwinkels (siehe Einsatz in obiger
Abbildung). Die Rückseite des Strahlers weist entsprechende Bohrungen auf, in die diese
Kugel einrastet. Der Montagewinkel kann in Schritten zu 15° eingestellt werden.
5.3.3

Montage des Strahlers auf einem Bodenstativ

Abbildung 5.7: Befestigen des Stativbolzens an der Aufhängehalterung des Strahlers
Abbildung 5.8: Befestigen des Strahlers mit Aufhängehalterung und Stativbolzen am Bodenstativ
Der Stativbolzen des Bodenstativs wird in die Aufhängehalterung eingeschraubt (siehe
vorstehende Abbildung). Zum Lieferumfang der Aufhängehalterung gehören Montageplatten
mit metrischem Gewinde und Whitworth-Gewinde. Somit kann sie an den meisten
handelsüblichen Bodenstativen befestigt werden. Bei Bodenstativen muss die minimale
Montagehöhe 1,80 m betragen und der Montagewinkel kann 0°, 15° oder 30° sein.
