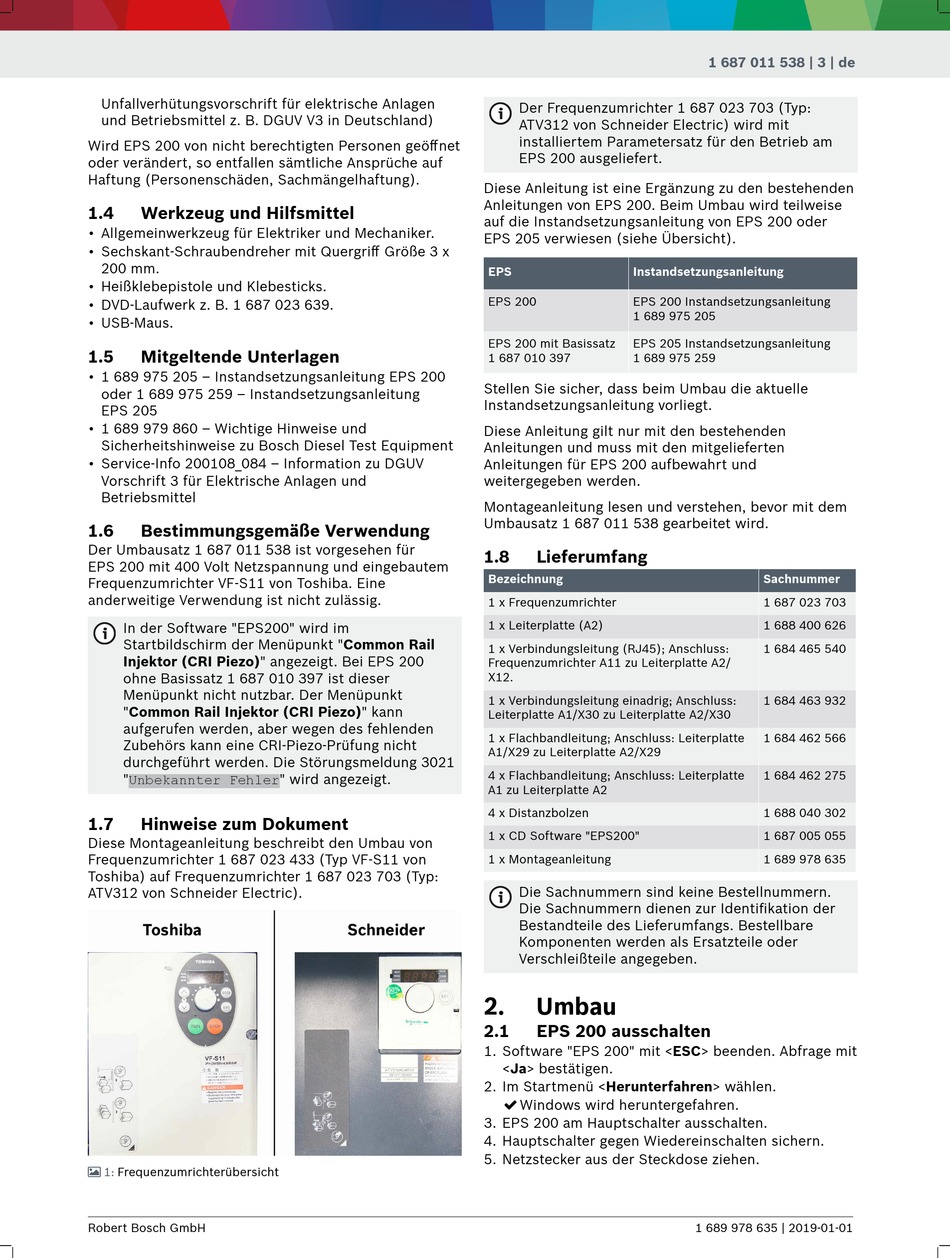

Unfallverhütungsvorschrift für elektrische Anlagen
und Betriebsmittel z. B. DGUV V3 in Deutschland)
Wird EPS 200 von nicht berechtigten Personen geöffnet
oder verändert, so entfallen sämtliche Ansprüche auf
Haftung (Personenschäden, Sachmängelhaftung).
---Separator---
1.4

Werkzeug und Hilfsmittel

• Allgemeinwerkzeug für Elektriker und Mechaniker.
• Sechskant-Schraubendreher mit Quergriff Größe 3 x
200 mm.
• Heißklebepistole und Klebesticks.
• DVD-Laufwerk z. B. 1 687 023 639.
• USB-Maus.
---Separator---
1.5

Mitgeltende Unterlagen

• 1 689 975 205 – Instandsetzungsanleitung EPS 200
oder 1 689 975 259 – Instandsetzungsanleitung
EPS 205
• 1 689 979 860 – Wichtige Hinweise und
Sicherheitshinweise zu Bosch Diesel Test Equipment
• Service-Info 200108_084 – Information zu DGUV
Vorschrift 3 für Elektrische Anlagen und
Betriebsmittel
---Separator---
1.6 Bestimmungsgemäße Verwendung
Der Umbausatz 1 687 011 538 ist vorgesehen für
EPS 200 mit 400 Volt Netzspannung und eingebautem
Frequenzumrichter VF-S11 von Toshiba. Eine
anderweitige Verwendung ist nicht zulässig.
In der Software "EPS200" wird im
Startbildschirm der Menüpunkt "Common Rail
Injektor (CRI Piezo)" angezeigt. Bei EPS 200
ohne Basissatz 1 687 010 397 ist dieser
Menüpunkt nicht nutzbar. Der Menüpunkt
"Common Rail Injektor (CRI Piezo)" kann
aufgerufen werden, aber wegen des fehlenden
Zubehörs kann eine CRI-Piezo-Prüfung nicht
durchgeführt werden. Die Störungsmeldung 3021
"Unbekannter Fehler" wird angezeigt.
---Separator---
1.7

Hinweise zum Dokument

Diese Montageanleitung beschreibt den Umbau von
Frequenzumrichter 1 687 023 433 (Typ VF-S11 von
Toshiba) auf Frequenzumrichter 1 687 023 703 (Typ:
ATV312 von Schneider Electric).
 1: Frequenzumrichterübersicht
Robert Bosch GmbH
Der Frequenzumrichter 1 687 023 703 (Typ:
ATV312 von Schneider Electric) wird mit
installiertem Parametersatz für den Betrieb am
EPS 200 ausgeliefert.
Diese Anleitung ist eine Ergänzung zu den bestehenden
Anleitungen von EPS 200. Beim Umbau wird teilweise
auf die Instandsetzungsanleitung von EPS 200 oder
EPS 205 verwiesen (siehe Übersicht).
EPS Instandsetzungsanleitung
EPS 200 EPS 200 Instandsetzungsanleitung
1 689 975 205
EPS 200 mit Basissatz EPS 205 Instandsetzungsanleitung
1 687 010 397 1 689 975 259
Stellen Sie sicher, dass beim Umbau die aktuelle
Instandsetzungsanleitung vorliegt.
Diese Anleitung gilt nur mit den bestehenden
Anleitungen und muss mit den mitgelieferten
Anleitungen für EPS 200 aufbewahrt und
weitergegeben werden.
Montageanleitung lesen und verstehen, bevor mit dem
Umbausatz 1 687 011 538 gearbeitet wird.
---Separator---
1.8

Lieferumfang

Bezeichnung
1 x Frequenzumrichter
1 x Leiterplatte (A2)
1 x Verbindungsleitung (RJ45); Anschluss:
Frequenzumrichter A11 zu Leiterplatte A2/
X12.
1 x Verbindungsleitung einadrig; Anschluss:
Leiterplatte A1/X30 zu Leiterplatte A2/X30
1 x Flachbandleitung; Anschluss: Leiterplatte
A1/X29 zu Leiterplatte A2/X29
4 x Flachbandleitung; Anschluss: Leiterplatte
A1 zu Leiterplatte A2
4 x Distanzbolzen
1 x CD Software "EPS200"
1 x Montageanleitung
---Separator---
Die Sachnummern sind keine Bestellnummern.
Die Sachnummern dienen zur Identifikation der
Bestandteile des Lieferumfangs. Bestellbare
Komponenten werden als Ersatzteile oder
Verschleißteile angegeben.
---Separator---
2.

Umbau

2.1

EPS 200 ausschalten

1. Software "EPS 200" mit <ESC> beenden. Abfrage mit
<Ja> bestätigen.
2. Im Startmenü <Herunterfahren> wählen.
 Windows wird heruntergefahren.
3. EPS 200 am Hauptschalter ausschalten.
4. Hauptschalter gegen Wiedereinschalten sichern.
5. Netzstecker aus der Steckdose ziehen.
1 687 011 538 | 3 | de
Sachnummer
1 687 023 703
1 688 400 626
1 684 465 540
1 684 463 932
1 684 462 566
1 684 462 275
1 688 040 302
1 687 005 055
1 689 978 635
1 689 978 635 | 2019-01-01
