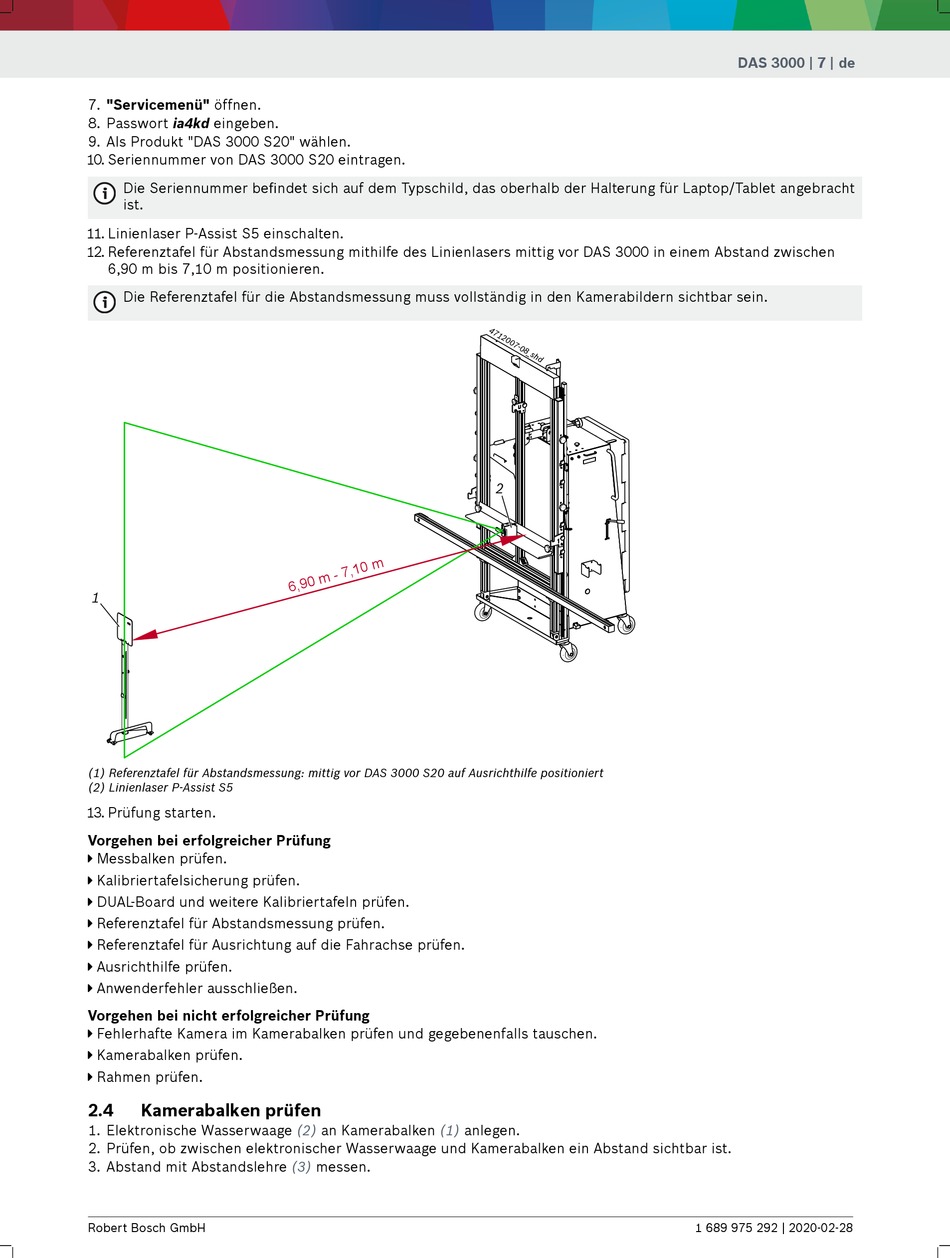

7. "Servicemenü" öffnen.
8. Passwort ia4kd eingeben.
9. Als Produkt "DAS 3000 S20" wählen.
10. Seriennummer von DAS 3000 S20 eintragen.
Die Seriennummer befindet sich auf dem Typschild, das oberhalb der Halterung für Laptop/Tablet angebracht
ist.
11. Linienlaser P-Assist S5 einschalten.
12. Referenztafel für Abstandsmessung mithilfe des Linienlasers mittig vor DAS 3000 in einem Abstand zwischen
6,90 m bis 7,10 m positionieren.
Die Referenztafel für die Abstandsmessung muss vollständig in den Kamerabildern sichtbar sein.
1
(1) Referenztafel für Abstandsmessung: mittig vor DAS 3000 S20 auf Ausrichthilfe positioniert
(2) Linienlaser P-Assist S5
13. Prüfung starten.
---
Vorgehen bei erfolgreicher Prüfung
 Messbalken prüfen.
 Kalibriertafelsicherung prüfen.
 DUAL -Board und weitere Kalibriertafeln prüfen.
 Referenztafel für Abstandsmessung prüfen.
 Referenztafel für Ausrichtung auf die Fahrachse prüfen.
 Ausrichthilfe prüfen.
 Anwenderfehler ausschließen.
---
Vorgehen bei nicht erfolgreicher Prüfung
 Fehlerhafte Kamera im Kamerabalken prüfen und gegebenenfalls tauschen.
 Kamerabalken prüfen.
 Rahmen prüfen.
---
2.4 Kamerabalken prüfen
1. Elektronische Wasserwaage
2. Prüfen, ob zwischen elektronischer Wasserwaage und Kamerabalken ein Abstand sichtbar ist.
3. Abstand mit Abstandslehre
Robert Bosch GmbH
(2) (1)
an Kamerabalken anlegen.
(3)
messen.
2
DAS 3000 | 7 | de
1 689 975 292 | 2020-02-28
