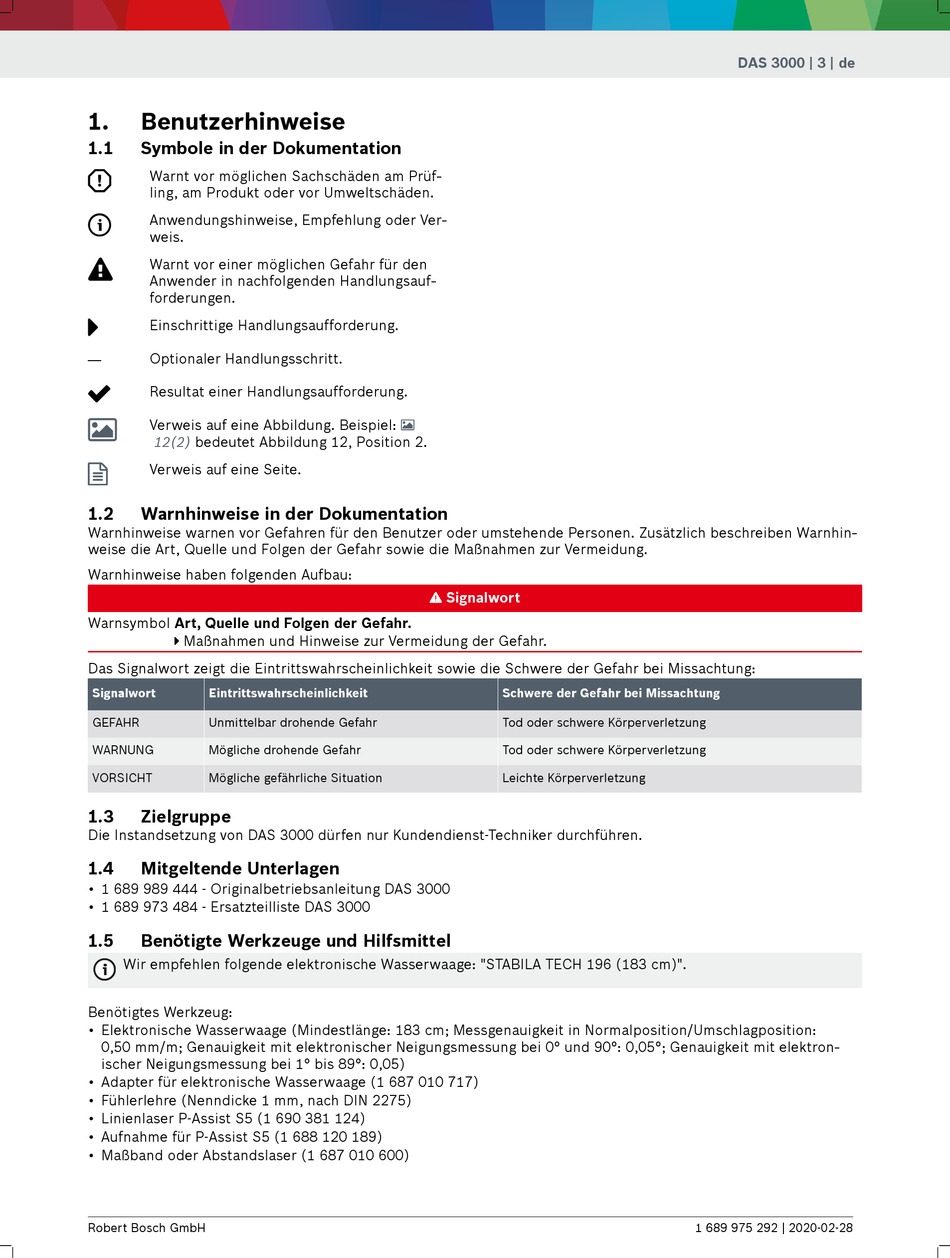

Benutzerhinweise; Symbole In Der Dokumentation; Warnhinweise In Der Dokumentation; Zielgruppe - Bosch DAS 3000 Reparaturanleitung

1.

Benutzerhinweise

---Separator--- 1.1

Symbole in der Dokumentation

Warnt vor möglichen Sachschäden am Prüf‐
ling, am Produkt oder vor Umweltschäden.
---Separator---
Anwendungshinweise, Empfehlung oder Ver‐
weis.
---Separator---
Warnt vor einer möglichen Gefahr für den
Anwender in nachfolgenden Handlungsauf‐
forderungen.
---Separator---
Einschrittige Handlungsaufforderung.
---Separator---
Optionaler Handlungsschritt.
---Separator---
Resultat einer Handlungsaufforderung.
---Separator---
Verweis auf eine Abbildung. Beispiel:
12(2)
bedeutet Abbildung 12, Position 2.
---Separator---
Verweis auf eine Seite.
---Separator---
1.2

Warnhinweise in der Dokumentation

Warnhinweise warnen vor Gefahren für den Benutzer oder umstehende Personen. Zusätzlich beschreiben Warnhin‐
weise die Art, Quelle und Folgen der Gefahr sowie die Maßnahmen zur Vermeidung.
Warnhinweise haben folgenden Aufbau:
Warnsymbol Art, Quelle und Folgen der Gefahr.
 Maßnahmen und Hinweise zur Vermeidung der Gefahr.
Das Signalwort zeigt die Eintrittswahrscheinlichkeit sowie die Schwere der Gefahr bei Missachtung:
Signalwort Eintrittswahrscheinlichkeit
GEFAHR Unmittelbar drohende Gefahr
WARNUNG Mögliche drohende Gefahr
VORSICHT Mögliche gefährliche Situation
---Separator---
1.3

Zielgruppe

Die Instandsetzung von DAS 3000 dürfen nur Kundendienst-Techniker durchführen.
---Separator---
1.4

Mitgeltende Unterlagen

• 1 689 989 444 - Originalbetriebsanleitung DAS 3000
• 1 689 973 484 - Ersatzteilliste DAS 3000
---Separator---
1.5 Benötigte Werkzeuge und Hilfsmittel
Wir empfehlen folgende elektronische Wasserwaage: "STABILA TECH 196 (183 cm)".
---
Benötigtes Werkzeug:
• Elektronische Wasserwaage (Mindestlänge: 183 cm; Messgenauigkeit in Normalposition/Umschlagposition:
0,50 mm/m; Genauigkeit mit elektronischer Neigungsmessung bei 0° und 90°: 0,05°; Genauigkeit mit elektron‐
ischer Neigungsmessung bei 1° bis 89°: 0,05)
• Adapter für elektronische Wasserwaage (1 687 010 717)
• Fühlerlehre (Nenndicke 1 mm, nach DIN 2275)
• Linienlaser P-Assist S5 (1 690 381 124)
• Aufnahme für P-Assist S5 (1 688 120 189)
• Maßband oder Abstandslaser (1 687 010 600)
---
Robert Bosch GmbH
Signalwort
Schwere der Gefahr bei Missachtung
Tod oder schwere Körperverletzung
Tod oder schwere Körperverletzung
Leichte Körperverletzung
DAS 3000 | 3 | de
1 689 975 292 | 2020-02-28
