2. Komponenten prüfen
---Separator--- 2.1 Verschraubungen und Versiegelungen prüfen
Einige Schrauben an DAS 3000 sind versiegelt. Die Versiegelungen dürfen nicht beschädigt sein. Die Versie‐
gelungen stellen die Funktionsfähigkeit von DAS 3000 sicher.
---
 Sicherstellen, dass alle nicht versiegelten Schrauben fixiert sind.
 Versiegelte Schrauben prüfen, welche die Kamera an der Adapterplatte fixieren.
— Funktionsweise der Kamera mithilfe des Kundendienst-Menüs in Bosch ADAS Positioning prüfen, falls die Ver‐
siegelung beschädigt ist.
Die Kamera darf nicht von der Adapterplatte entfernt werden. Die Kamera ist ab Werk auf der Adapterplatte
montiert und als Baugruppe kalibriert. Wird die Kamera von der Adapterplatte entfernt, geht die Kalibirierung
verloren und die Kamera kann nicht verwendet werden. Die Schrauben, die nicht gelockert werden dürfen,
sind versiegelt.
 Versiegelte Schrauben prüfen, welche die Libelle an der 2-Grad-Verstellung fixieren.
Die Libelle wird ab Werk an DAS 3000 fein eingestellt. Wird die Verschraubung der Libelle gelockert und da‐
durch deren Position verändert, geht die Feineinstellung verloren. Die genaue Positionierung der Kalibrierta‐
feln vor dem Fahrzeug wird dadurch beeinträchtigt. Während der Frontkamera- oder Radarsensorkalibrierung
kann es zu Fehlern kommen.
---
2.2 Kamera an DAS 3000 S10 prüfen
Die Kamera wird mihilfe des Servicemenüs geprüft. Passwort für Servicemenü: ia4kd
---
1. Hammermuttern der Halterung
2. Halterung mit Rändelschrauben
3. Halterung mithilfe der Libelle an Halterung nivellieren.
2 2
1

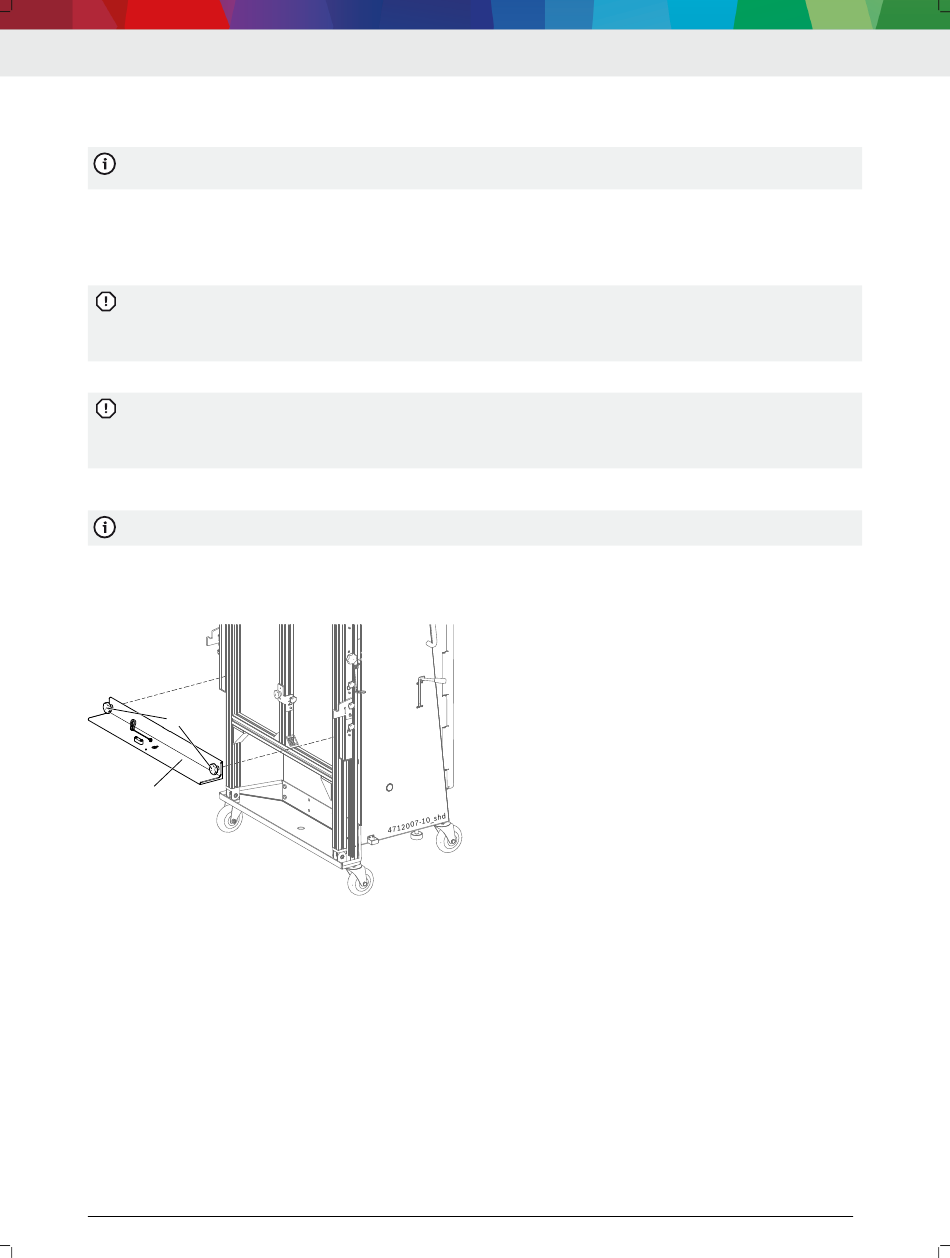

(1) Halterung für Linienlaser P-Assist S5
(2) Rändelschrauben mit Hammermuttern
(1)
4. Linienlaser P-Assist S5
1 689 975 292 | 2020-02-28
(1)
in Profilnut des Rahmens positionieren.
(2)
fixieren.
auf Sicherungsstiften an Halterung
(2)
positionieren und mit Fangseil
(3)
sichern.
