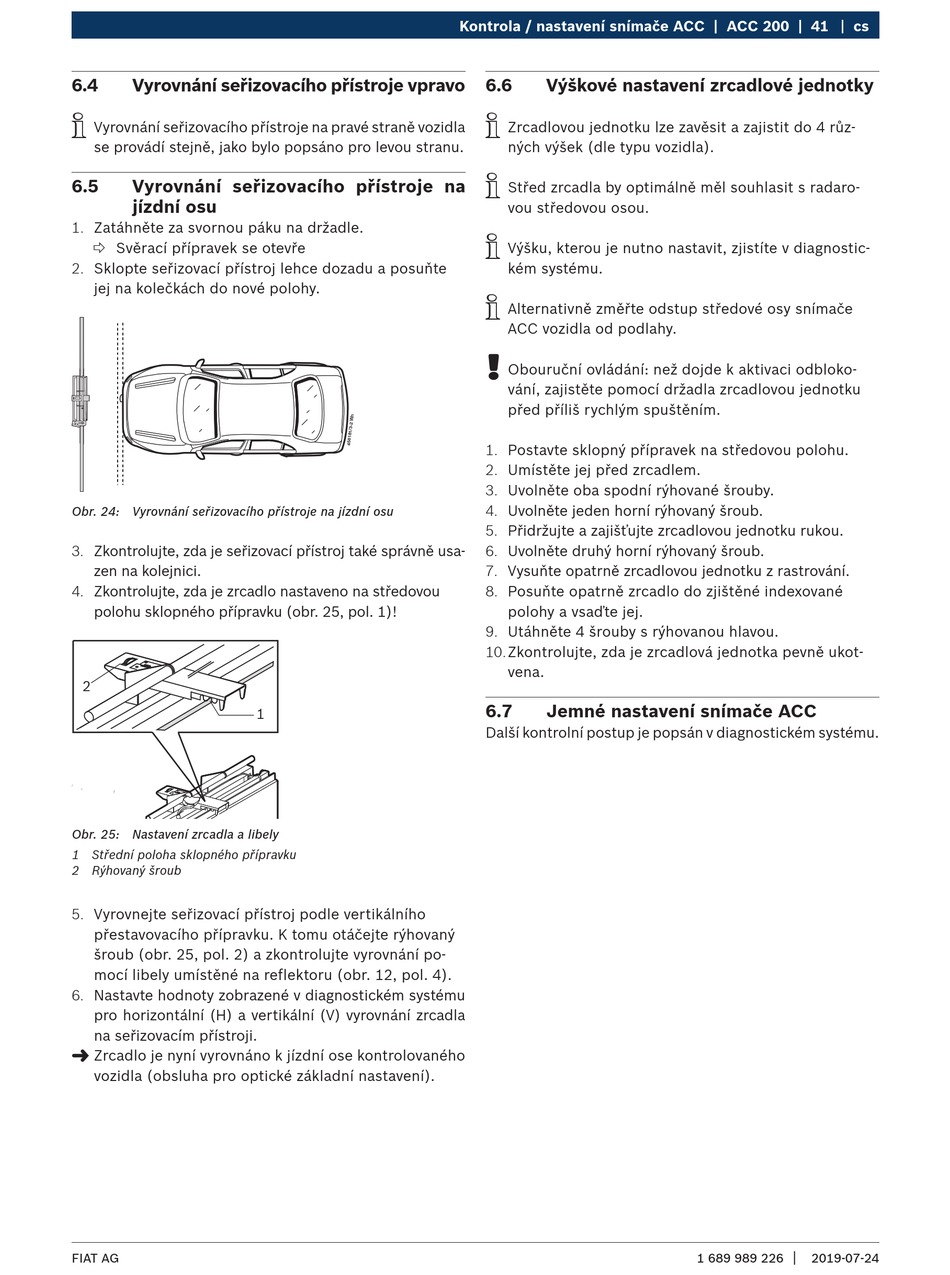

6.4 Vyrovnání seřizovacího přístroje vpravo
i
Vyrovnání seřizovacího přístroje na pravé straně vozidla
se provádí stejně, jako bylo popsáno pro levou stranu.
6.5 Vyrovnání seřizovacího přístroje na
jízdní osu
1. Zatáhněte za svornou páku na držadle.
 Svěrací přípravek se otevře
2. Sklopte seřizovací přístroj lehce dozadu a posuňte
jej na kolečkách do nové polohy.
Obr. 24: Vyrovnání seřizovacího přístroje na jízdní osu
3. Zkontrolujte, zda je seřizovací přístroj také správně usa-
zen na kolejnici.
4. Zkontrolujte, zda je zrcadlo nastaveno na středovou
polohu sklopného přípravku (obr. 25, pol. 1)!
2
Obr. 25: Nastavení zrcadla a libely
1 Střední poloha sklopného přípravku
2 Rýhovaný šroub
5. Vyrovnejte seřizovací přístroj podle vertikálního
přestavovacího přípravku. K tomu otáčejte rýhovaný
šroub (obr. 25, pol. 2) a zkontrolujte vyrovnání po-
mocí libely umístěné na reflektoru (obr. 12, pol. 4).
6. Nastavte hodnoty zobrazené v diagnostickém systému
pro horizontální (H) a vertikální (V) vyrovnání zrcadla
na seřizovacím přístroji.
"
Zrcadlo je nyní vyrovnáno k jízdní ose kontrolovaného
vozidla (obsluha pro optické základní nastavení).
FIAT AG
1
Kontrola / nastavení snímače ACC | ACC 200 | 41
6.6 Výškové nastavení zrcadlové jednotky
i
Zrcadlovou jednotku lze zavěsit a zajistit do 4 růz-
ných výšek (dle typu vozidla).
i
Střed zrcadla by optimálně měl souhlasit s radaro-
vou středovou osou.
i
Výšku, kterou je nutno nastavit, zjistíte v diagnostic-
kém systému.
i
Alternativně změřte odstup středové osy snímače
ACC vozidla od podlahy.
!
Obouruční ovládání: než dojde k aktivaci odbloko-
vání, zajistěte pomocí držadla zrcadlovou jednotku
před příliš rychlým spuštěním.
1. Postavte sklopný přípravek na středovou polohu.
2. Umístěte jej před zrcadlem.
3. Uvolněte oba spodní rýhované šrouby.
4. Uvolněte jeden horní rýhovaný šroub.
5. Přidržujte a zajišťujte zrcadlovou jednotku rukou.
6. Uvolněte druhý horní rýhovaný šroub.
7. Vysuňte opatrně zrcadlovou jednotku z rastrování.
8. Posuňte opatrně zrcadlo do zjištěné indexované
polohy a vsaďte jej.
9. Utáhněte 4 šrouby s rýhovanou hlavou.
10. Zkontrolujte, zda je zrcadlová jednotka pevně ukot-
vena.
6.7 Jemné nastavení snímače ACC
Další kontrolní postup je popsán v diagnostickém systému.
