4.8.1 Front
5 6 7
4
3
2

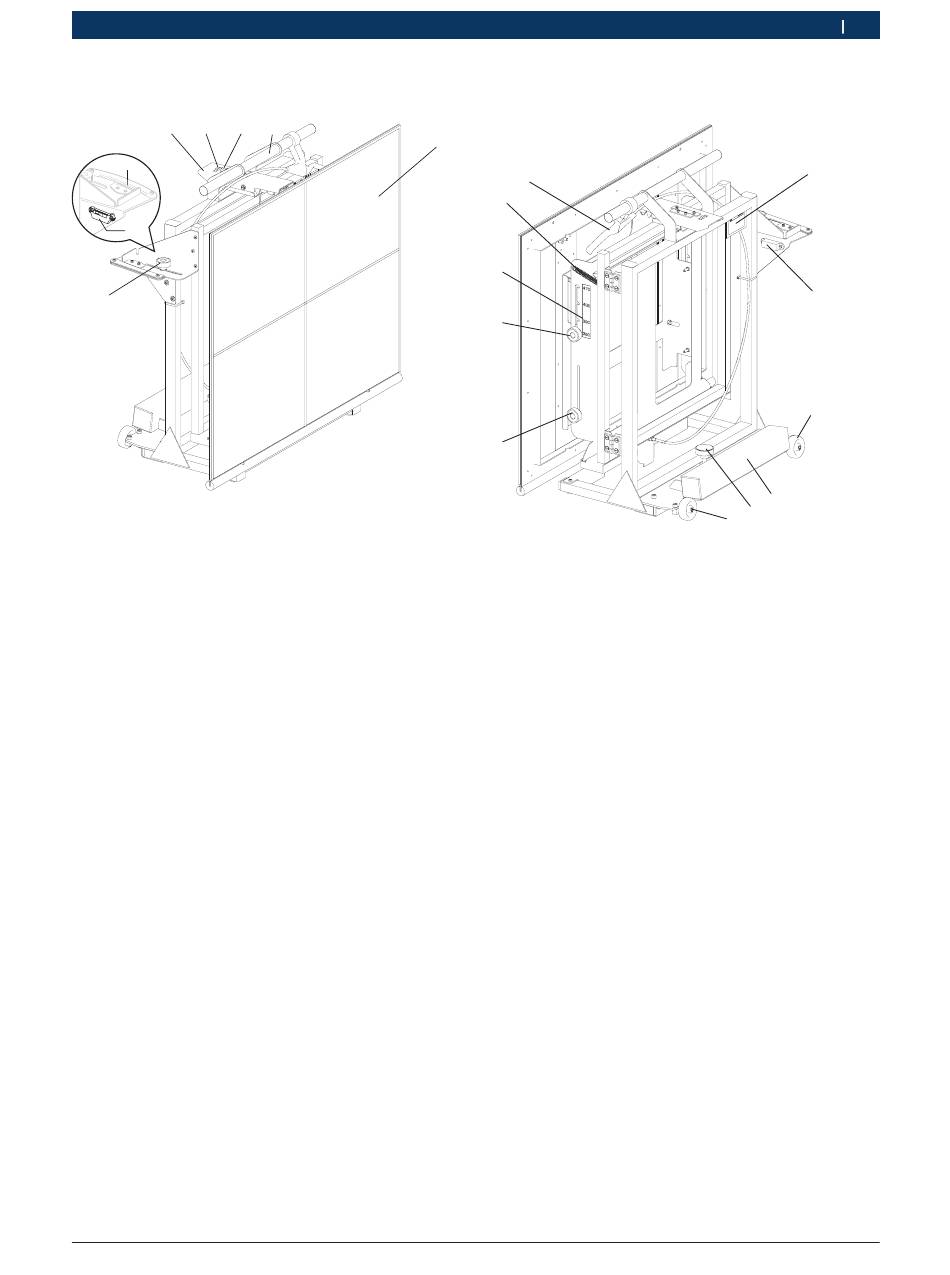

Fig. 3: Innstillingsenhet
1 Speil (montert på bunnstativet)
2 Festeskrue, for horisontal speiljustering
3 Libelle for innretting av innstillingsenheten
4 Skala for horisontal speiljustering
5 Vippeaanordning for speil og for fininnstilling
6 Riflet mutter for vertikal speiljustering
7 Skala for vertikal speiljustering
8 Håndtak
FIAT AG
8
1
Enhetsbeskrivelse | ACC 200 | 125
4.8.2 Sett fra siden
10
9
8
7
6
Fig. 4: Innstillingsenhet sett fra siden
1 Typeskilt
2 Libelle for innretting av innstillingsenheten
3 Hjul for forskyving av innstillingsenheten på løpeskinnen
4 Motvekt (reduserer veltefaren)
5 Riflet skrue for vertikal justering av innstillingsenheten
6 Riflede skruer for låsing av speilenheten
7 Riflede skruer for høydejustering og låsing av speilet
8 Høydejustering av speilenheten med høydeangivelse i mm
(retningsgivende verdi avstand gulv – midten av ACC-sensor)
9 Trekkfjær for sikring av speilenheten
10 Klemspak for løsning av klemanordningen
no
1
2
3
4
5
3
|
