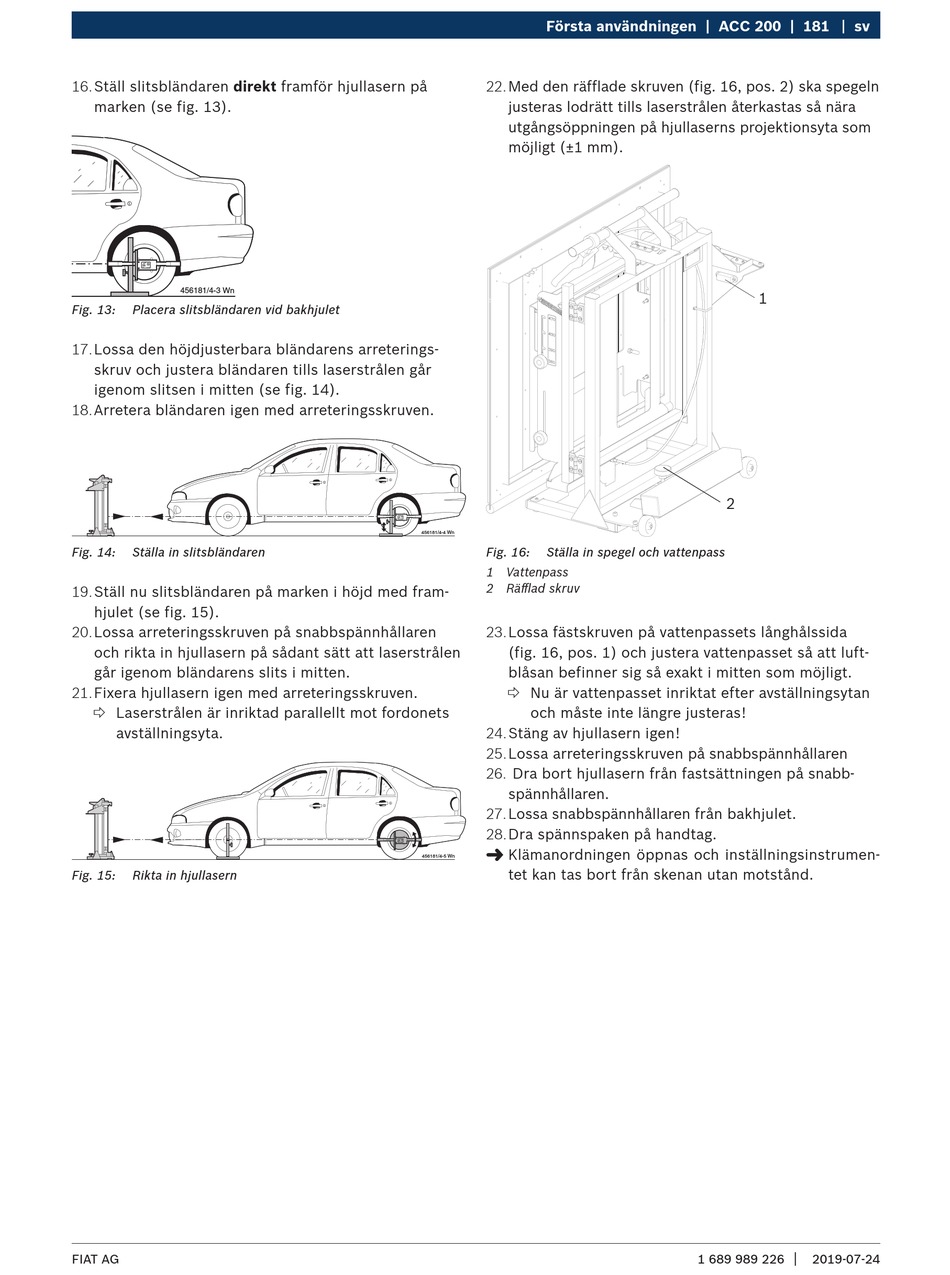

16. Ställ slitsbländaren direkt framför hjullasern på
marken (se fig. 13).
456181/4-3 Wn
Fig. 13: Placera slitsbländaren vid bakhjulet
17. Lossa den höjdjusterbara bländarens arreterings-
skruv och justera bländaren tills laserstrålen går
igenom slitsen i mitten (se fig. 14).
18. Arretera bländaren igen med arreteringsskruven.
Fig. 14: Ställa in slitsbländaren
19. Ställ nu slitsbländaren på marken i höjd med fram-
hjulet (se fig. 15).
20. Lossa arreteringsskruven på snabbspännhållaren
och rikta in hjullasern på sådant sätt att laserstrålen
går igenom bländarens slits i mitten.
21. Fixera hjullasern igen med arreteringsskruven.
 Laserstrålen är inriktad parallellt mot fordonets
avställningsyta.
Fig. 15: Rikta in hjullasern
FIAT AG
Första användningen | ACC 200 | 181
22. Med den räfflade skruven (fig. 16, pos. 2) ska spegeln
justeras lodrätt tills laserstrålen återkastas så nära
utgångsöppningen på hjullaserns projektionsyta som
möjligt (±1 mm).
456181/4-4 Wn
Fig. 16: Ställa in spegel och vattenpass
1 Vattenpass
2 Räfflad skruv
23. Lossa fästskruven på vattenpassets långhålssida
(fig. 16, pos. 1) och justera vattenpasset så att luft-
blåsan befinner sig så exakt i mitten som möjligt.
 Nu är vattenpasset inriktat efter avställningsytan
och måste inte längre justeras!
24. Stäng av hjullasern igen!
25. Lossa arreteringsskruven på snabbspännhållaren
26. Dra bort hjullasern från fastsättningen på snabb-
spännhållaren.
27. Lossa snabbspännhållaren från bakhjulet.
28. Dra spännspaken på handtag.
"
Klämanordningen öppnas och inställningsinstrumen-
456181/4-5 Wn
tet kan tas bort från skenan utan motstånd.
sv
1
2
|
