de 10 | ACC 200 | Erstinbetriebnahme
5.3 Montage Schiene (Sonderzubehör)
Stolpergefahr – Gefahr durch überstehende
Schiene!
Bei Prüfarbeiten und Einstellarbeiten besteht
durch erhöhte Stolpergefahr.
¶
Entsprechende Markierungen und Hinweis-
schilder am Arbeitsplatz anbringen.
!
Vor Montage der Schiene die Auflagefläche auf die
geforderte Ebenheit überprüfen.
¶
Schiene mit beiliegenden Sechskantschrauben und
Dübel am Werkstattboden befestigen.
!
Bei der Montage der Schiene darauf achten, dass
die Schiene nicht durch ungenau gesetzte Dübel
verspannt wird.
Anschließend muss die Geradheit der Schiene folgen-
dermaßen überprüft werden (siehe Abb. 9):
1. Kontrollwinkel auf das rechte Ende der Schiene
stellen.
2. Radlaser vor das rechte Ende der Schiene stellen.
3. Radlaser einschalten.
Niemals direkt in die Laserquelle sehen!
4. Den Radlaser mit Hilfe einer Unterlage so ausrichten,
dass der Laserstrahl auf beiden Seiten der Schiene
auf den senkrechten Schlitz des Kontrollwinkels
trifft.
5. Den Kontrollwinkel auf der Schiene verschieben und
kontrollieren, ob der Punkt des Laserstrahls über
die gesamte Länge der Schiene links und rechts des
Schlitzes vom Kontrollwinkel sichtbar bleibt.
!
Die maximal zulässige Abweichung der Geradheit
der Schiene beträgt 0,6 mm!
i
Ist der Laserstrahl links oder rechts vom Schlitz des
Kontrollwinkels nicht mehr sichtbar, ist die maximal
zulässige Abweichung der Geradheit der Schiene
überschritten.
|
1 689 989 226 2019-07-24
i
Bei unzulässiger Abweichung bitte Schiene neu aus-
richten. Hierzu Sechskantschraube(n) wieder lösen,
anschließend die Schiene wieder festschrauben und
mit dem Kontrollwinkel erneut überprüfen.
i
Ist die Schiene weiterhin unzulässig verspannt, müs-
sen neue Bohrungen für die Dübel gemacht werden.
i
Bitte bringen Sie für das Einhalten des korrekten Ab-
standes des Fahrzeuges zur Schiene entsprechende
Markierungen auf der Stellfläche an.
!
Beachten Sie den Abstand Spiegel zur Vorderkante
ACC-Sensor von 120 cm ±5 cm.
3

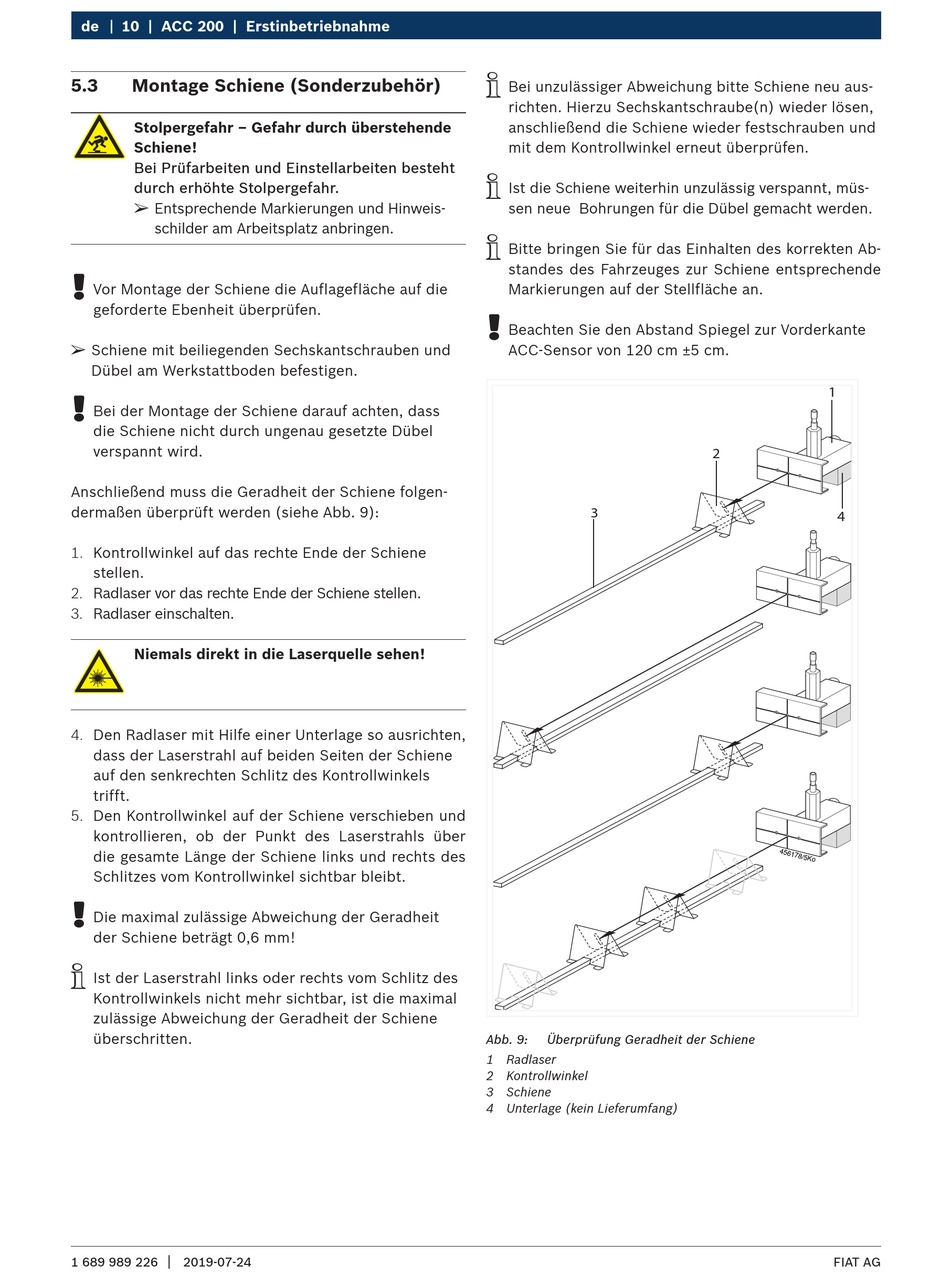

Abb. 9: Überprüfung Geradheit der Schiene
1 Radlaser
2 Kontrollwinkel
3 Schiene
4 Unterlage (kein Lieferumfang)
1
2
4
