4.8.1

Vista de frente

5 6 7
4
3
2

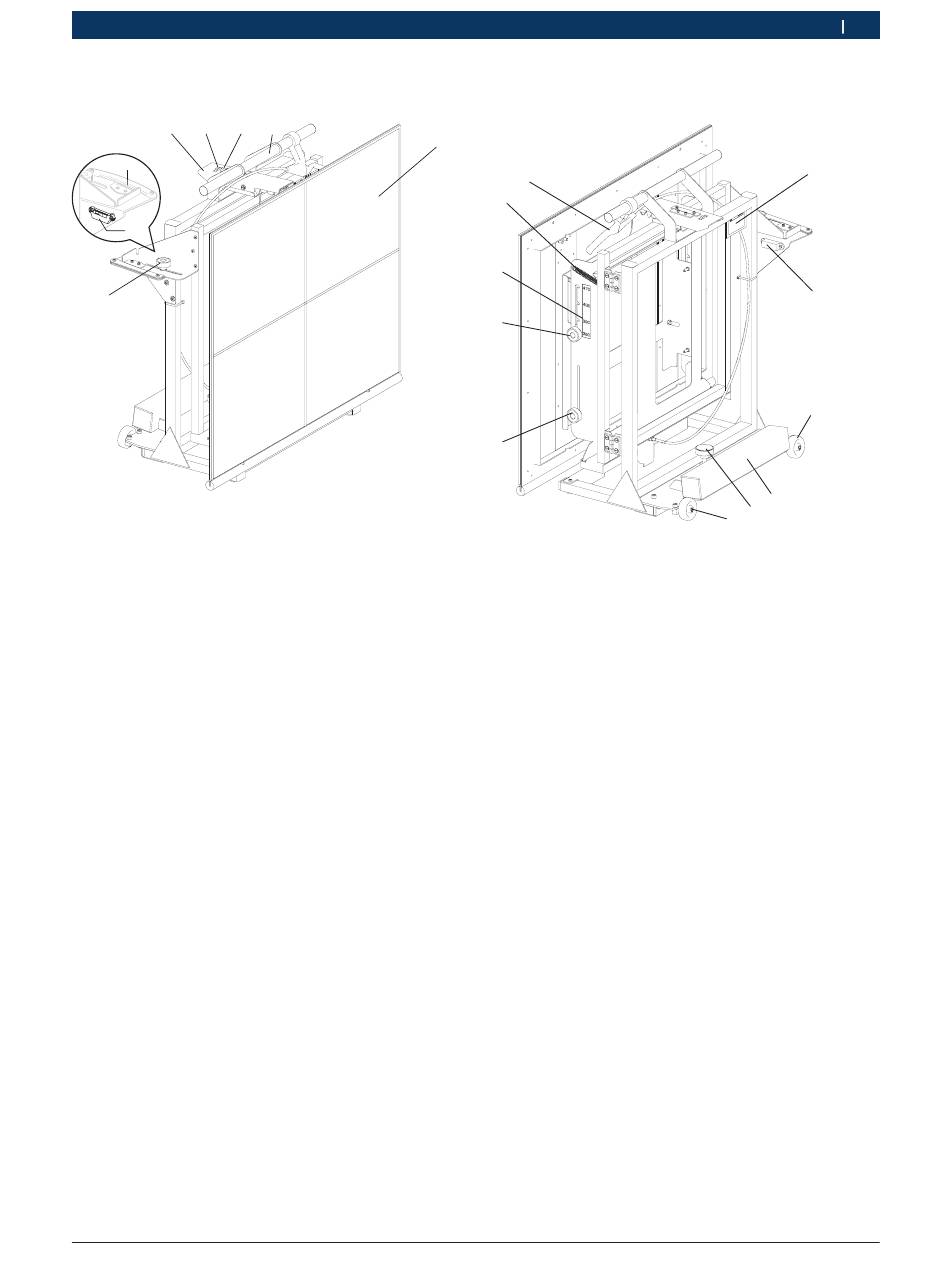

Fig. 3: Aparelho de ajuste
1 Espelho (montado na armação base)
2 Parafuso de blocagem para ajuste horizontal do espelho
3 Nível de bolha de ar para alinhamento do aparelho de ajuste
4 Escala para alinhamento do aparelho de ajuste
5 Mecanismo basculante para o espelho e para ajuste de precisão
6 Porca recartilhada, para ajuste vertical do espelho
7 Escala para ajuste vertical do espelho
8 Alça
FIAT AG
8
1
Descrição do aparelho | ACC 200 | 151
4.8.2 Vista lateral
10
9
8
7
6
Fig. 4: Vista lateral Aparelho de ajuste
1 Placa de tipo
2 Nível de bolha de ar para alinhamento do aparelho de ajuste
3 Rodas para deslocamento do aparelho de ajuste nas calhas de
rolamento
4 Contrapeso (reduz o risco de tombamento)
5 Parafuso de cabeça estriada para ajuste vertical do aparelho de
ajuste
6 Parafusos de cabeça estriada para travamento da unidade do
espelho
7 Parafusos de cabeça estriada para ajuste em altura e travamento
do espelho
8 Ajuste em altura da unidade do espelho com indicação da altura
em mm (Valor de referência Distância Solo – sensor ACC, central)
9 Mola de tração para bloquear unidade do espelho
10 Alavanca de aperto para destravar o dispositivo de aperto
pt
1
2
3
4
5
3
|
1 689 989 226 2019-07-24
