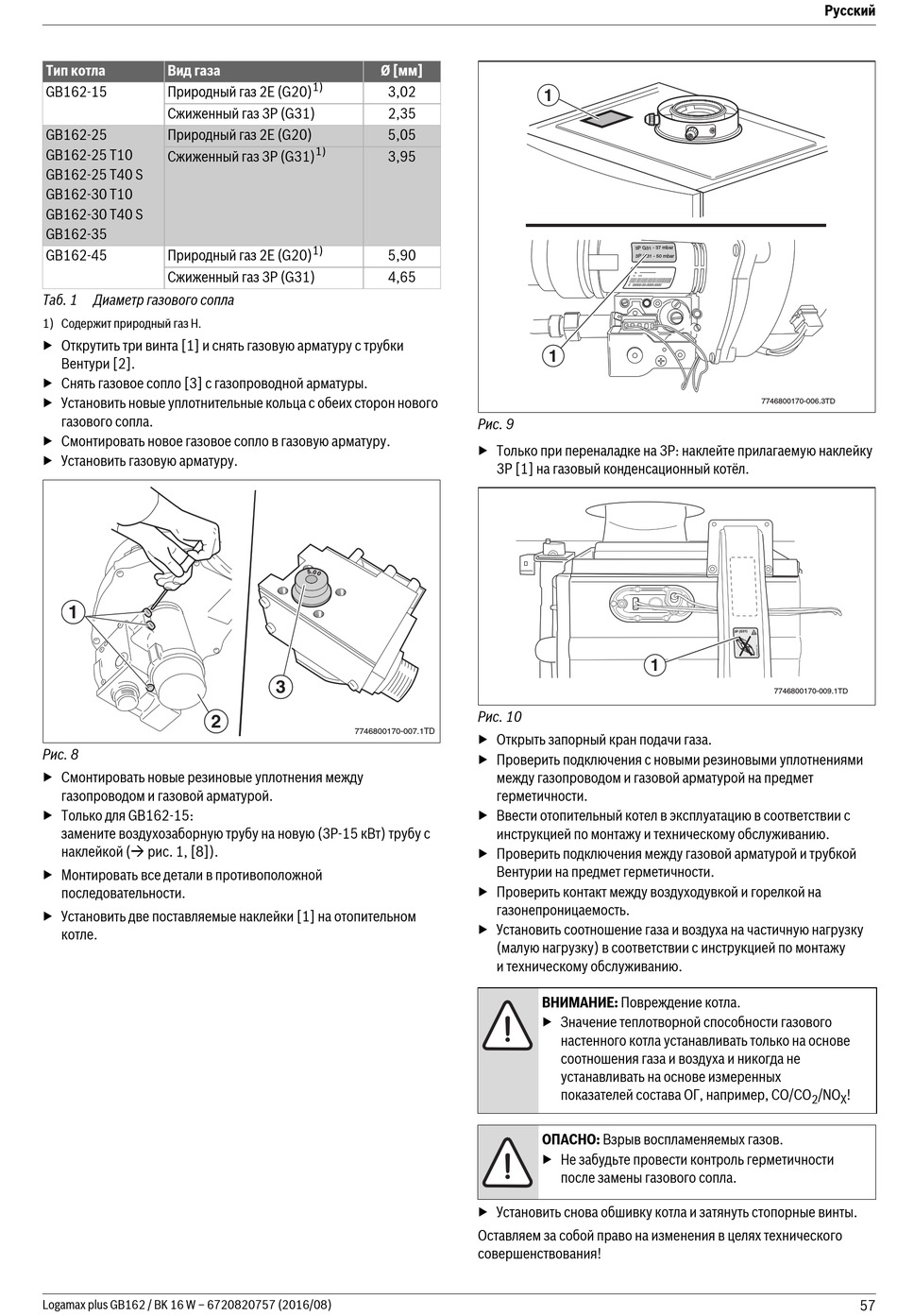

Тип котла Вид газа
GB162-15 Природный газ 2E (G20)
Сжиженный газ 3P (G31)
GB162-25 Природный газ 2E (G20)
GB162-25 T10
Сжиженный газ 3P (G31)
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
GB162-45 Природный газ 2E (G20)
Сжиженный газ 3P (G31)
Таб. 1 Диаметр газового сопла
1) Содержит природный газ H.
▶ Открутить три винта [1] и снять газовую арматуру с трубки
Вентури [2].
▶ Снять газовое сопло [3] с газопроводной арматуры.
▶ Установить новые уплотнительные кольца с обеих сторон нового
газового сопла.
▶ Смонтировать новое газовое сопло в газовую арматуру.
▶ Установить газовую арматуру.
1
2
Рис. 8
▶ Смонтировать новые резиновые уплотнения между
газопроводом и газовой арматурой.
▶ Только для GB162-15:
замените воздухозаборную трубу на новую (3P-15 кВт) трубу с
наклейкой ( рис. 1, [8]).
▶ Монтировать все детали в противоположной
последовательности.
▶ Установить две поставляемые наклейки [1] на отопительном
котле.
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Ø [мм]
1)
3,02
2,35
5,05
1)
3,95
1)
5,90
4,65
3
7746800170-007.1TD
1
3P G31 - 50 mbar
1
Рис. 9
▶ Только при переналадке на 3P: наклейте прилагаемую наклейку
3P [1] на газовый конденсационный котёл.
Рис. 10
▶ Открыть запорный кран подачи газа.
▶ Проверить подключения с новыми резиновыми уплотнениями
между газопроводом и газовой арматурой на предмет
герметичности.
▶ Ввести отопительный котел в эксплуатацию в соответствии с
инструкцией по монтажу и техническому обслуживанию.
▶ Проверить подключения между газовой арматурой и трубкой
Вентурии на предмет герметичности.
▶ Проверить контакт между воздуходувкой и горелкой на
газонепроницаемость.
▶ Установить соотношение газа и воздуха на частичную нагрузку
(малую нагрузку) в соответствии с инструкцией по монтажу
и техническому обслуживанию.
BHИMAHИE: Повреждение котла.
▶ Значение теплотворной способности газового
настенного котла устанавливать только на основе
соотношения газа и воздуха и никогда не
устанавливать на основе измеренных
показателей состава ОГ, например, CO/CO
OПACHO: Взрыв воспламеняемых газов.
▶ Не забудьте провести контроль герметичности
после замены газового сопла.
▶ Установить снова обшивку котла и затянуть стопорные винты.
Оставляем за собой право на изменения в целях технического
совершенствования!
7746800170-006.3TD
1
7746800170-009.1TD
/NO
2
