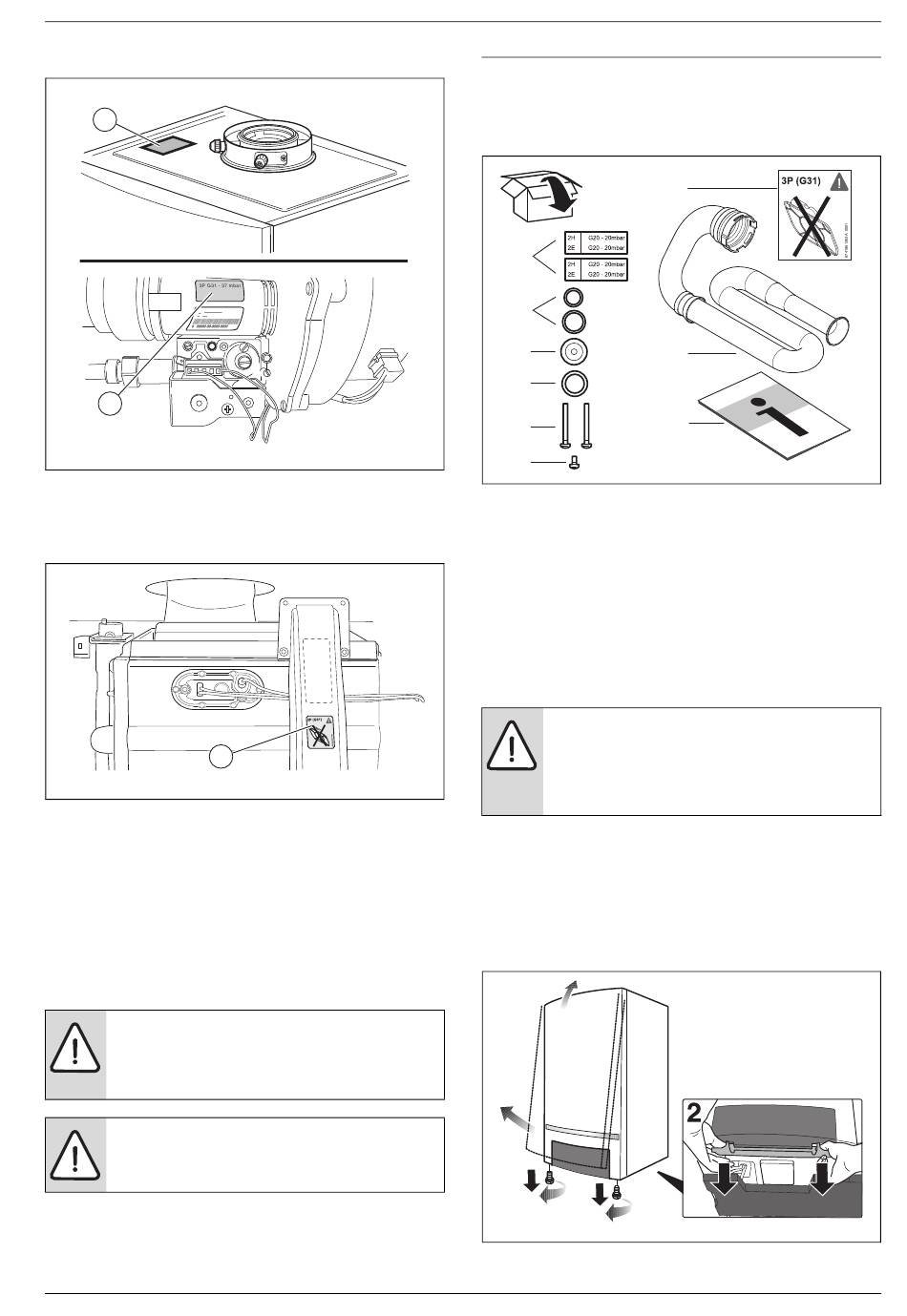

▶ Die mitgelieferten Aufkleber [1] am Gas-Brennwertgerät anbringen.
1
3P G31 - 50 mbar
1
Bild 9
▶ Gilt für Umbau nach 3P:
Der mitgelieferte 3P-Aufkleber [1] am Gas-Brennwertgerät anbrin-
gen.
1
Bild 10
▶ Gashahn öffnen.
▶ Anschlüsse mit neuen Gummidichtungen zwischen der Gasleitung
und der Gasarmatur auf Dichtheit prüfen.
▶ Gas-Brennwertgerät gemäß Installations- und Wartungsanleitung im
Betrieb nehmen.
▶ Anschlüsse zwischen Gasarmatur und Venturi auf Dichtheit prüfen.
▶ Anschluss zwischen Gebläse und Brenner auf Gasdichtheit prüfen.
▶ Gas-Luft-Verhältnis auf Teillast (Kleinlast) gemäß der Installations-
und Wartungsanleitung einstellen.
VORSICHT: Kesselschaden.
▶ Gas-Brennwertgerät nur auf Basis des Gas-Luft-
Verhältnisses und niemals auf Basis der gemessene
Abgaswerte, wie CO/CO
GEFAHR: Explosion entzündlicher Gase.
▶ Achten Sie darauf, dass die Dichtheitsprüfung nach
dem Austausch der Gasdüse durchgeführt.
▶ Kesselverkleidung wieder anbringen und Halteschrauben festdre-
hen.
Änderungen aufgrund technischer Verbesserungen vorbehalten.
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
7746800170-006.3TD
7746800170-009.1TD
/NO , einstellen!
2 X
2

Nederlands

2.1

Montagehandleiding vervanging van de gasinspuiter

Leveringsomvang
1
2
3
4
5
6
Afb. 1
[1] Sticker (2x, voor aanduiding gassoort)
[2] O-ring (2x)
[3] Gasinspuiter
[4] Rubberen pakking (tussen gasaansluitleiding en gasblok)
[5] Schroef M5 x 30 (2x)
[6] Schroef M4 x 8
[7] Alleen bij ombouw naar propaan 3P: Sticker 3P (G31)
[8] Alleen voor GB162-15/BK 16 W-14: Luchtaanzuigbuis met
sticker
[9] Installatiehandleiding.
GEVAAR: Levensgevaar door explosie van brandbare
gassen.
▶ Werkzaamheden aan gasvoerende delen mogen uit-
sluitend door de servicedienst van Bosch Thermo-
technology nv/sa uitgevoerd worden.
▶ Neem de condensatieketel voor gas buiten bedrijf.
▶ Sluit de gaskraan [1].
▶ Draai de borgschroeven [1] gedeeltelijk los.
▶ Klik de beide kliksluitingen aan de onderzijde van het bedienings-
paneel naar onderen [2].
▶ Kantel de onderzijde van de mantel naar voren [3].
▶ Til de mantel iets op en verwijder deze [4].
4
3
2
2
1
1
Afb. 2
Nederlands
7
8
9
6720820757-1.1TD
7746800170-004.1TD
5
