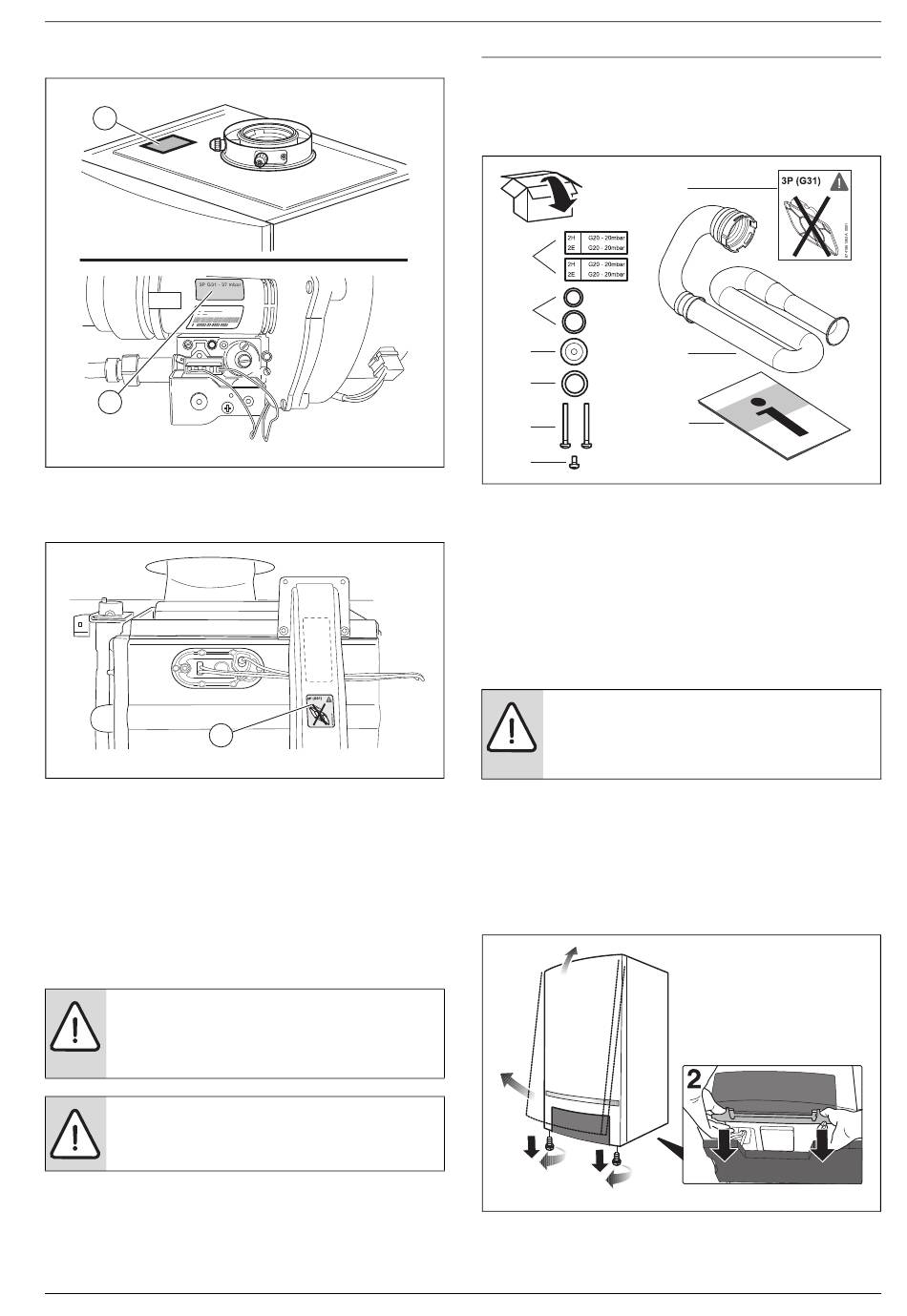

▶ Na kotel přilepte dvě dodané nálepky [1].
1
3P G31 - 50 mbar
1
Obr. 9
▶ Platí pro přestavbu na 3P:
Dodanou nálepku 3P [1] přilepte na plynový kondenzační přístroj.
1
Obr. 10
▶ Otevřete uzavírací kohout plynu.
▶ Zkontrolujte těsnost připojení s novými pryžovými těsněními mezi
přívodem plynu a plynovou armaturou.
▶ Podle návod k montáži a údržbě uveďte kotel do provozu.
▶ Zkontrolujte těsnost připojení mezi plynovou armaturou a Venturiho
trubicí.
▶ Zkontrolujte těsnost připojení mezi ventilátorem a hořákem
▶ Podle návodu k montáži a údržbě nastavte poměr plyn/vzduch na
částečné zatížení (malé zatížení).
UPOZORNĚNĺ: Poškození kotle.
▶ Nástěnný plynový kondenzační kotel nastavujte
pouze na základě poměru plynvzduch a nikdy ne z
naměřených hodnot spalin, jako jsou CO/CO
NEBEZPEČĺ: Výbuch vznětlivých plynů.
▶ Po výměně trysky plynu nezapomeňte provést
kontrolu těsnosti.
▶ Připevněte opět opláštění kotle a přitáhněte přidržovací šrouby.
Změny za účelem technického vylepšení vyhrazeny!
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
14
14.1
Rozsah dodávky
7746800170-006.3TD
Obr. 1
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
7746800170-009.1TD
▶ Odstavte vykurovací kotol z prevádzky.
▶ Zatvorte uzáver plynu.
▶ Čiastočne uvoľnite upevňovacie skrutky [1].
▶ Oba západkové uzávery na spodnej strane ovládacieho panela
otklopte nadol [2].
▶ Spodnú stranu plášťa kotla vyklopte dopredu [3].
▶ Plášť kotla mierne nadvihnite a demontujte [4].
/NO !
2 X
3
Obr. 2

Slovensky

Montážny návod - Prestavba na iný druh plynu
7
1
2
3
8
4
9
5
6
Nálepka (2 x, pre označenie druhu plynu)
O-krúžok (2x)
Plynová tryska
Gumené tesnenie (medzi prívodom plynu a plynovou armatúrou)
Skrutka M5 x 30 (2x)
Skrutka M4 x 8
Iba v prípade prestavby na kvapalný plyn 3P: Nálepka 3P (G31)
GB162-15: Potrubie pre nasávanie vzduchu ventilátora s nálepka
Montážny návod.
NEBEZPEČENSTVO: Ohrozenie života v dôsledku
explózie zápalných plynov.
▶ Práce na plynových častiach smie vykonávať iba
špecializovaná firma s koncesiou.
4
2
2
1
1
Slovensky
6720820757-1.1TD
7746800170-004.1TD
