Español

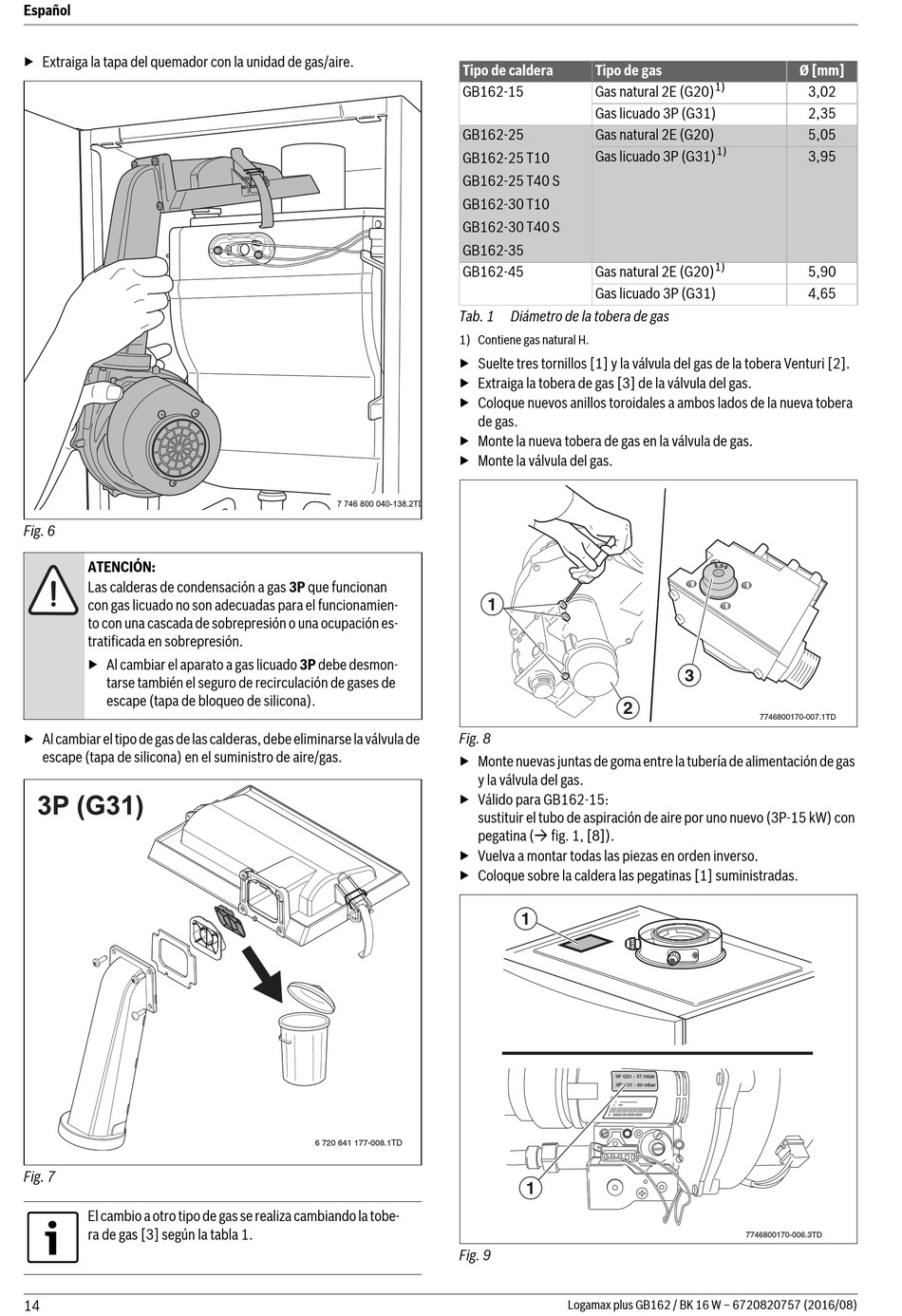

▶ Extraiga la tapa del quemador con la unidad de gas/aire.
Fig. 6
ATENCIÓN:
Las calderas de condensación a gas 3P que funcionan
con gas licuado no son adecuadas para el funcionamien-
to con una cascada de sobrepresión o una ocupación es-
tratificada en sobrepresión.
▶ Al cambiar el aparato a gas licuado 3P debe desmon-
tarse también el seguro de recirculación de gases de
escape (tapa de bloqueo de silicona).
▶ Al cambiar el tipo de gas de las calderas, debe eliminarse la válvula de
escape (tapa de silicona) en el suministro de aire/gas.
Fig. 7
El cambio a otro tipo de gas se realiza cambiando la tobe-
ra de gas [3] según la tabla 1.
14
Tipo de caldera
GB162-15
GB162-25
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
GB162-45
Tab. 1
1) Contiene gas natural H.
▶ Suelte tres tornillos [1] y la válvula del gas de la tobera Venturi [2].
▶ Extraiga la tobera de gas [3] de la válvula del gas.
▶ Coloque nuevos anillos toroidales a ambos lados de la nueva tobera
de gas.
▶ Monte la nueva tobera de gas en la válvula de gas.
▶ Monte la válvula del gas.
7 746 800 040-138.2TD
Fig. 8
▶ Monte nuevas juntas de goma entre la tubería de alimentación de gas
y la válvula del gas.
▶ Válido para GB162-15:
sustituir el tubo de aspiración de aire por uno nuevo (3P-15 kW) con
pegatina ( fig. 1, [8]).
▶ Vuelva a montar todas las piezas en orden inverso.
▶ Coloque sobre la caldera las pegatinas [1] suministradas.
6 720 641 177-008.1TD
Fig. 9
Tipo de gas
Gas natural 2E (G20)
Gas licuado 3P (G31)
Gas natural 2E (G20)
Gas licuado 3P (G31)
Gas natural 2E (G20)
Gas licuado 3P (G31)
Diámetro de la tobera de gas
1
2
1
3P G31 - 50 mbar
1
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Ø [mm]
1)
3,02
2,35
5,05
1)
3,95
1)
5,90
4,65
3
7746800170-007.1TD
7746800170-006.3TD
