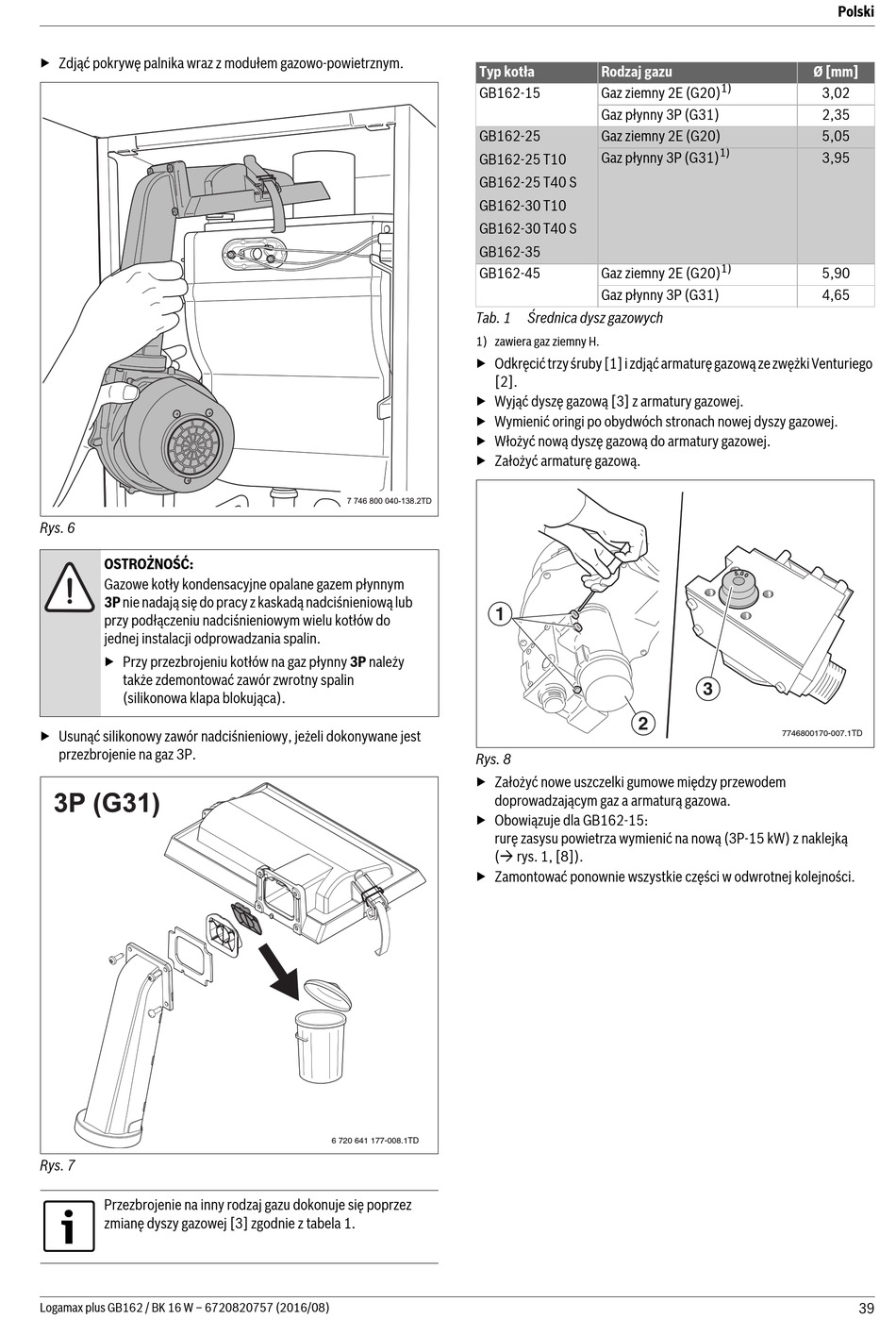

▶ Zdjąć pokrywę palnika wraz z modułem gazowo-powietrznym.
Rys. 6
OSTROŻNOŚĆ:
Gazowe kotły kondensacyjne opalane gazem płynnym
3P nie nadają się do pracy z kaskadą nadciśnieniową lub
przy podłączeniu nadciśnieniowym wielu kotłów do
jednej instalacji odprowadzania spalin.
▶ Przy przezbrojeniu kotłów na gaz płynny 3P należy
także zdemontować zawór zwrotny spalin
(silikonowa klapa blokująca).
▶ Usunąć silikonowy zawór nadciśnieniowy, jeżeli dokonywane jest
przezbrojenie na gaz 3P.
Rys. 7
Przezbrojenie na inny rodzaj gazu dokonuje się poprzez
zmianę dyszy gazowej [3] zgodnie z tabela 1.
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Typ kotła
GB162-15
GB162-25
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
GB162-45
Tab. 1
1) zawiera gaz ziemny H.
▶ Odkręcić trzy śruby [1] i zdjąć armaturę gazową ze zwężki Venturiego
[2].
▶ Wyjąć dyszę gazową [3] z armatury gazowej.
▶ Wymienić oringi po obydwóch stronach nowej dyszy gazowej.
▶ Włożyć nową dyszę gazową do armatury gazowej.
▶ Założyć armaturę gazową.
7 746 800 040-138.2TD
1
Rys. 8
▶ Założyć nowe uszczelki gumowe między przewodem
doprowadzającym gaz a armaturą gazowa.
▶ Obowiązuje dla GB162-15:
rurę zasysu powietrza wymienić na nową (3P-15 kW) z naklejką
( rys. 1, [8]).
▶ Zamontować ponownie wszystkie części w odwrotnej kolejności.
6 720 641 177-008.1TD
Rodzaj gazu
Gaz ziemny 2E (G20)
Gaz płynny 3P (G31)
Gaz ziemny 2E (G20)
Gaz płynny 3P (G31)
Gaz ziemny 2E (G20)
Gaz płynny 3P (G31)
Średnica dysz gazowych
2
Polski
Ø [mm]
1)
3,02
2,35
5,05
1)
3,95
1)
5,90
4,65
3
7746800170-007.1TD
