Deutsch

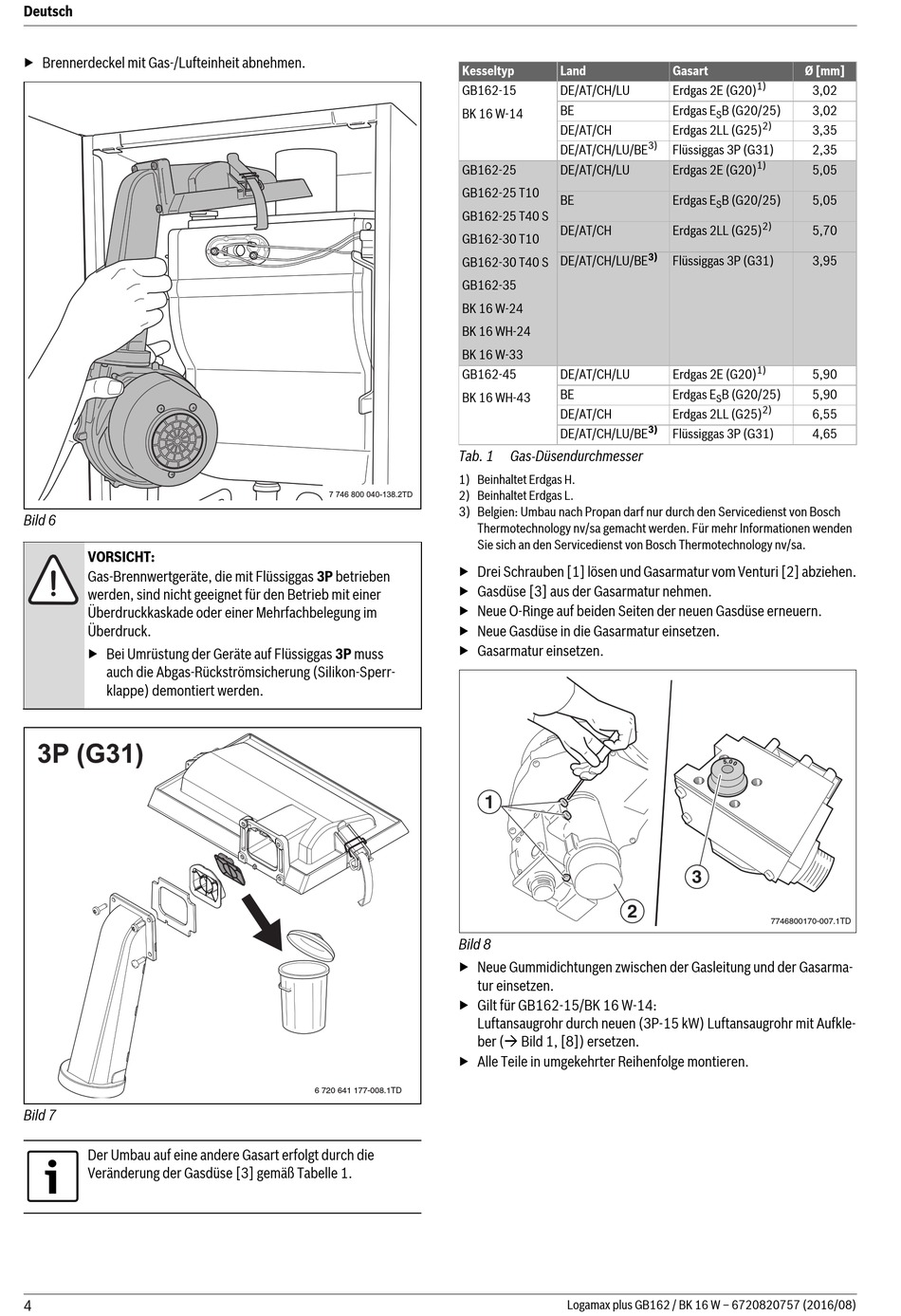

▶ Brennerdeckel mit Gas-/Lufteinheit abnehmen.
Bild 6
VORSICHT:
Gas-Brennwertgeräte, die mit Flüssiggas 3P betrieben
werden, sind nicht geeignet für den Betrieb mit einer
Überdruckkaskade oder einer Mehrfachbelegung im
Überdruck.
▶ Bei Umrüstung der Geräte auf Flüssiggas 3P muss
auch die Abgas-Rückströmsicherung (Silikon-Sperr-
klappe) demontiert werden.
Bild 7
Der Umbau auf eine andere Gasart erfolgt durch die
Veränderung der Gasdüse [3] gemäß Tabelle 1.
4
Kesseltyp
GB162-15
BK 16 W-14
GB162-25
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
BK 16 W-24
BK 16 WH-24
BK 16 W-33
GB162-45
BK 16 WH-43
Tab. 1
1) Beinhaltet Erdgas H.
2) Beinhaltet Erdgas L.
7 746 800 040-138.2TD
3) Belgien: Umbau nach Propan darf nur durch den Servicedienst von Bosch
Thermotechnology nv/sa gemacht werden. Für mehr Informationen wenden
Sie sich an den Servicedienst von Bosch Thermotechnology nv/sa.
▶ Drei Schrauben [1] lösen und Gasarmatur vom Venturi [2] abziehen.
▶ Gasdüse [3] aus der Gasarmatur nehmen.
▶ Neue O-Ringe auf beiden Seiten der neuen Gasdüse erneuern.
▶ Neue Gasdüse in die Gasarmatur einsetzen.
▶ Gasarmatur einsetzen.
1
Bild 8
▶ Neue Gummidichtungen zwischen der Gasleitung und der Gasarma-
tur einsetzen.
▶ Gilt für GB162-15/BK 16 W-14:
Luftansaugrohr durch neuen (3P-15 kW) Luftansaugrohr mit Aufkle-
ber ( Bild 1, [8]) ersetzen.
▶ Alle Teile in umgekehrter Reihenfolge montieren.
6 720 641 177-008.1TD
Land Gasart
DE/AT/CH/LU Erdgas 2E (G20)
BE Erdgas E
DE/AT/CH Erdgas 2LL (G25)
3)
DE/AT/CH/LU/BE Flüssiggas 3P (G31)
DE/AT/CH/LU Erdgas 2E (G20)
BE Erdgas E
DE/AT/CH Erdgas 2LL (G25)
3)
DE/AT/CH/LU/BE Flüssiggas 3P (G31)
DE/AT/CH/LU Erdgas 2E (G20)
BE Erdgas E
DE/AT/CH Erdgas 2LL (G25)
3)
DE/AT/CH/LU/BE Flüssiggas 3P (G31)
Gas-Düsendurchmesser
2
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Ø [mm]
1)
3,02
B (G20/25) 3,02
S
2)
3,35
2,35
1)
5,05
B (G20/25) 5,05
S
2)
5,70
3,95
1)
5,90
B (G20/25) 5,90
S
2)
6,55
4,65
3
7746800170-007.1TD
