Slovensko

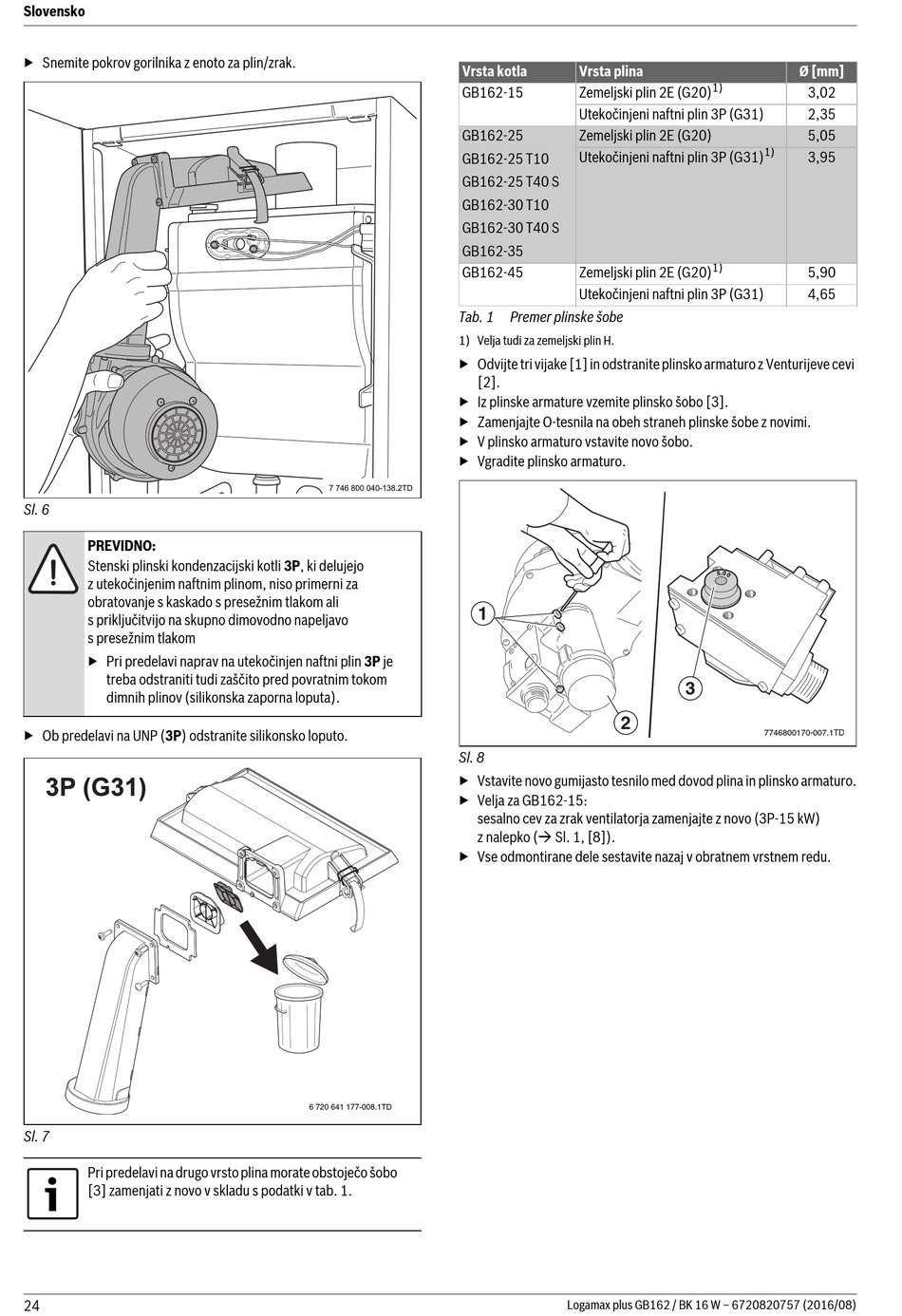

▶ Snemite pokrov gorilnika z enoto za plin/zrak.
Sl. 6
PREVIDNO:
Stenski plinski kondenzacijski kotli 3P, ki delujejo
z utekočinjenim naftnim plinom, niso primerni za
obratovanje s kaskado s presežnim tlakom ali
s priključitvijo na skupno dimovodno napeljavo
s presežnim tlakom
▶ Pri predelavi naprav na utekočinjen naftni plin 3P je
treba odstraniti tudi zaščito pred povratnim tokom
dimnih plinov (silikonska zaporna loputa).
▶ Ob predelavi na UNP (3P) odstranite silikonsko loputo.
Sl. 7
Pri predelavi na drugo vrsto plina morate obstoječo šobo
[3] zamenjati z novo v skladu s podatki v tab. 1.
24
Vrsta kotla
GB162-15
GB162-25
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
GB162-45
Tab. 1
1) Velja tudi za zemeljski plin H.
▶ Odvijte tri vijake [1] in odstranite plinsko armaturo z Venturijeve cevi
[2].
▶ Iz plinske armature vzemite plinsko šobo [3].
▶ Zamenjajte O-tesnila na obeh straneh plinske šobe z novimi.
▶ V plinsko armaturo vstavite novo šobo.
▶ Vgradite plinsko armaturo.
7 746 800 040-138.2TD
1
Sl. 8
▶ Vstavite novo gumijasto tesnilo med dovod plina in plinsko armaturo.
▶ Velja za GB162-15:
sesalno cev za zrak ventilatorja zamenjajte z novo (3P-15 kW)
z nalepko ( Sl. 1, [8]).
▶ Vse odmontirane dele sestavite nazaj v obratnem vrstnem redu.
6 720 641 177-008.1TD
Vrsta plina
Zemeljski plin 2E (G20)
Utekočinjeni naftni plin 3P (G31)
Zemeljski plin 2E (G20)
Utekočinjeni naftni plin 3P (G31)
Zemeljski plin 2E (G20)
Utekočinjeni naftni plin 3P (G31)
Premer plinske šobe
2
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Ø [mm]
1)
3,02
2,35
5,05
1)
3,95
1)
5,90
4,65
3
7746800170-007.1TD
