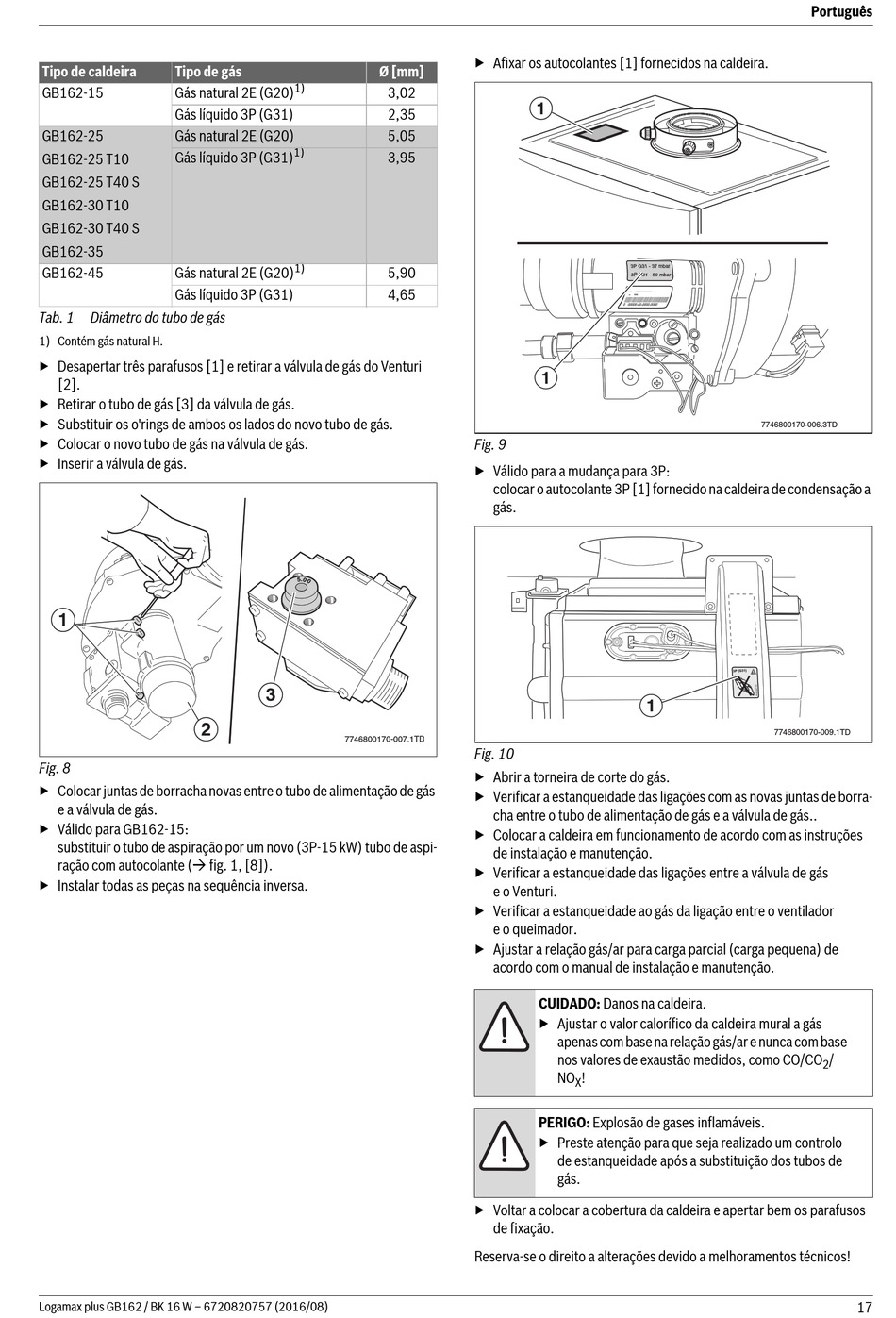

Tipo de caldeira Tipo de gás
GB162-15 Gás natural 2E (G20)
Gás líquido 3P (G31)
GB162-25 Gás natural 2E (G20)
Gás líquido 3P (G31)
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
GB162-45 Gás natural 2E (G20)
Gás líquido 3P (G31)
Tab. 1 Diâmetro do tubo de gás
1) Contém gás natural H.
▶ Desapertar três parafusos [1] e retirar a válvula de gás do Venturi
[2].
▶ Retirar o tubo de gás [3] da válvula de gás.
▶ Substituir os o'rings de ambos os lados do novo tubo de gás.
▶ Colocar o novo tubo de gás na válvula de gás.
▶ Inserir a válvula de gás.
1
2
Fig. 8
▶ Colocar juntas de borracha novas entre o tubo de alimentação de gás
e a válvula de gás.
▶ Válido para GB162-15:
substituir o tubo de aspiração por um novo (3P-15 kW) tubo de aspi-
ração com autocolante ( fig. 1, [8]).
▶ Instalar todas as peças na sequência inversa.
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Ø [mm]
1)
3,02
2,35
5,05
1)
3,95
1)
5,90
4,65
3
7746800170-007.1TD
▶ Afixar os autocolantes [1] fornecidos na caldeira.
1
3P G31 - 50 mbar
1
Fig. 9
▶ Válido para a mudança para 3P:
colocar o autocolante 3P [1] fornecido na caldeira de condensação a
gás.
Fig. 10
▶ Abrir a torneira de corte do gás.
▶ Verificar a estanqueidade das ligações com as novas juntas de borra-
cha entre o tubo de alimentação de gás e a válvula de gás..
▶ Colocar a caldeira em funcionamento de acordo com as instruções
de instalação e manutenção.
▶ Verificar a estanqueidade das ligações entre a válvula de gás
e o Venturi.
▶ Verificar a estanqueidade ao gás da ligação entre o ventilador
e o queimador.
▶ Ajustar a relação gás/ar para carga parcial (carga pequena) de
acordo com o manual de instalação e manutenção.
CUIDADO: Danos na caldeira.
▶ Ajustar o valor calorífico da caldeira mural a gás
apenas com base na relação gás/ar e nunca com base
nos valores de exaustão medidos, como CO/CO
NO !
X
PERIGO: Explosão de gases inflamáveis.
▶ Preste atenção para que seja realizado um controlo
de estanqueidade após a substituição dos tubos de
gás.
▶ Voltar a colocar a cobertura da caldeira e apertar bem os parafusos
de fixação.
Reserva-se o direito a alterações devido a melhoramentos técnicos!
Português
7746800170-006.3TD
1
7746800170-009.1TD
/
2
