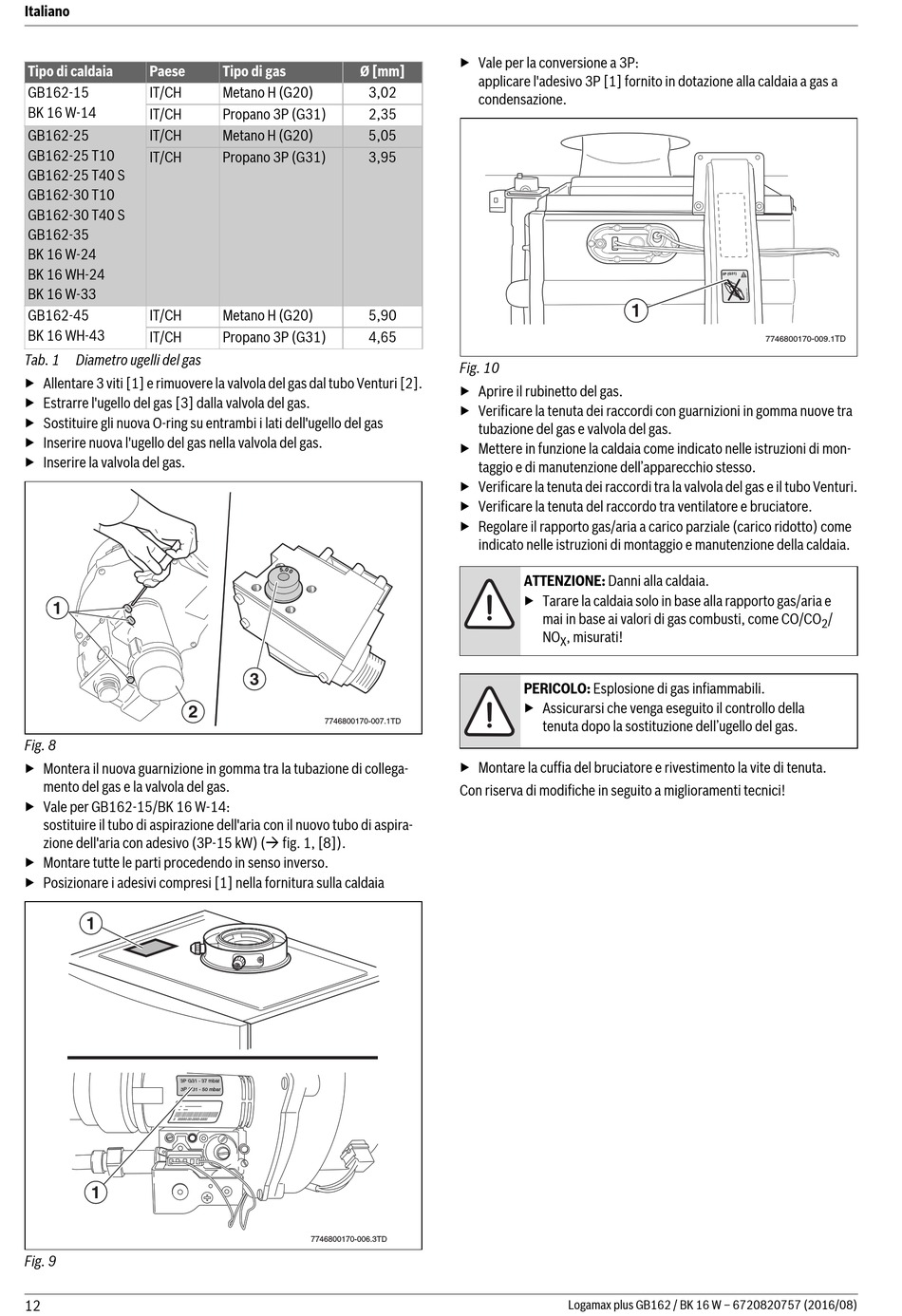

Italiano
Tipo di caldaia Paese
GB162-15 IT/CH
BK 16 W-14
IT/CH
GB162-25 IT/CH
GB162-25 T10
IT/CH
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
BK 16 W-24
BK 16 WH-24
BK 16 W-33
GB162-45 IT/CH
BK 16 WH-43
IT/CH
Tab. 1 Diametro ugelli del gas
▶ Allentare 3 viti [1] e rimuovere la valvola del gas dal tubo Venturi [2].
▶ Estrarre l'ugello del gas [3] dalla valvola del gas.
▶ Sostituire gli nuova O-ring su entrambi i lati dell'ugello del gas
▶ Inserire nuova l'ugello del gas nella valvola del gas.
▶ Inserire la valvola del gas.
1
2
Fig. 8
▶ Montera il nuova guarnizione in gomma tra la tubazione di collega-
mento del gas e la valvola del gas.
▶ Vale per GB162-15/BK 16 W-14:
sostituire il tubo di aspirazione dell'aria con il nuovo tubo di aspira-
zione dell'aria con adesivo (3P-15 kW) ( fig. 1, [8]).
▶ Montare tutte le parti procedendo in senso inverso.
▶ Posizionare i adesivi compresi [1] nella fornitura sulla caldaia
1
3P G31 - 50 mbar
1
Fig. 9
12
Tipo di gas Ø [mm]
Metano H (G20) 3,02
Propano 3P (G31) 2,35
Metano H (G20) 5,05
Propano 3P (G31) 3,95
Metano H (G20) 5,90
Propano 3P (G31) 4,65
3
7746800170-007.1TD
7746800170-006.3TD
▶ Vale per la conversione a 3P:
applicare l'adesivo 3P [1] fornito in dotazione alla caldaia a gas a
condensazione.
Fig. 10
▶ Aprire il rubinetto del gas.
▶ Verificare la tenuta dei raccordi con guarnizioni in gomma nuove tra
tubazione del gas e valvola del gas.
▶ Mettere in funzione la caldaia come indicato nelle istruzioni di mon-
taggio e di manutenzione dell'apparecchio stesso.
▶ Verificare la tenuta dei raccordi tra la valvola del gas e il tubo Venturi.
▶ Verificare la tenuta del raccordo tra ventilatore e bruciatore.
▶ Regolare il rapporto gas/aria a carico parziale (carico ridotto) come
indicato nelle istruzioni di montaggio e manutenzione della caldaia.
ATTENZIONE: Danni alla caldaia.
▶ Tarare la caldaia solo in base alla rapporto gas/aria e
mai in base ai valori di gas combusti, come CO/CO
NO , misurati!
X
PERICOLO: Esplosione di gas infiammabili.
▶ Assicurarsi che venga eseguito il controllo della
tenuta dopo la sostituzione dell'ugello del gas.
▶ Montare la cuffia del bruciatore e rivestimento la vite di tenuta.
Con riserva di modifiche in seguito a miglioramenti tecnici!
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
