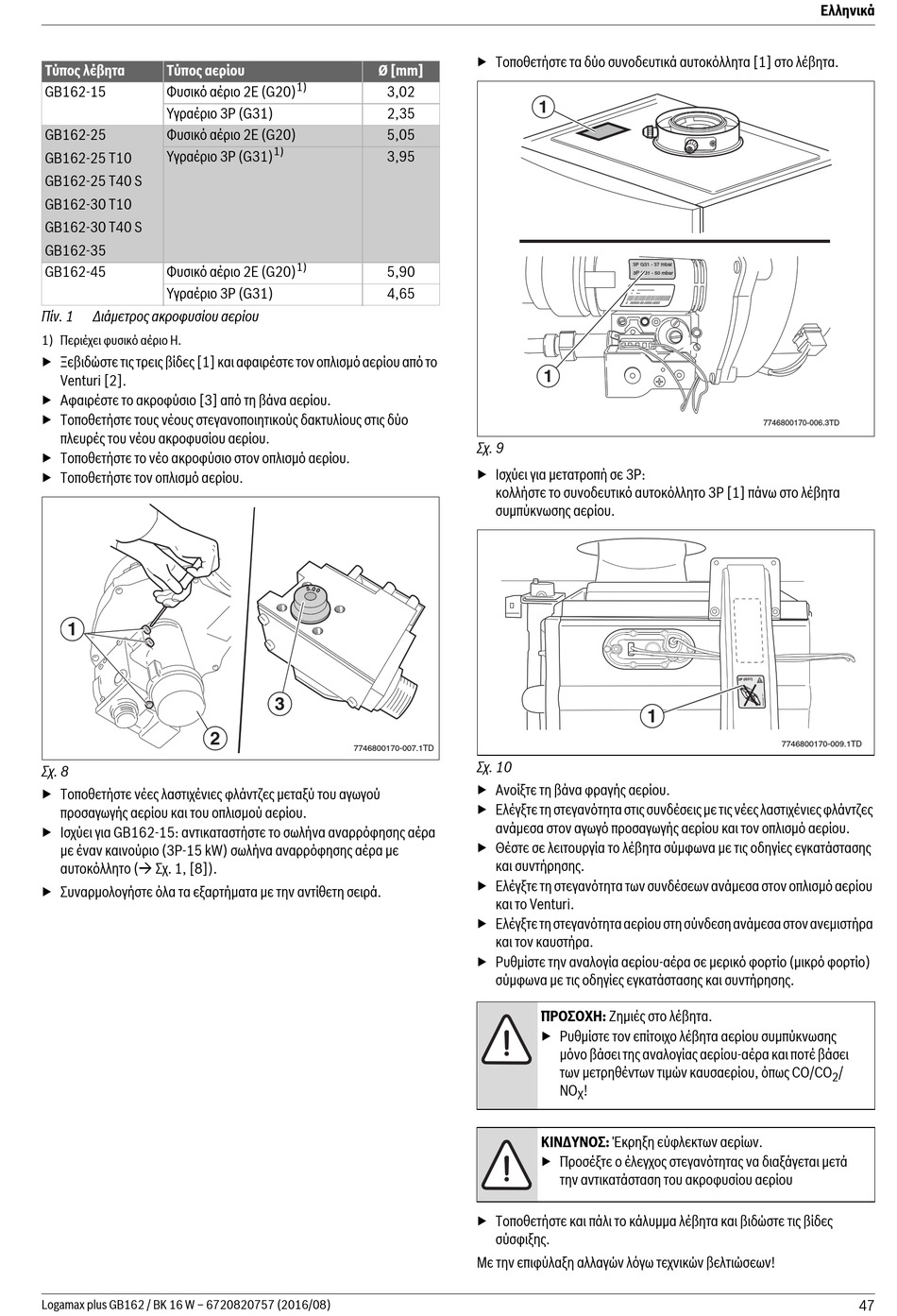

Τύπος λέβητα Τύπος αερίου
GB162-15 Φυσικό αέριο 2E (G20)
Υγραέριο 3P (G31)
GB162-25 Φυσικό αέριο 2E (G20)
Υγραέριο 3P (G31)
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
GB162-45 Φυσικό αέριο 2E (G20)
Υγραέριο 3P (G31)
Πίν. 1 Διάμετρος ακροφυσίου αερίου
1) Περιέχει φυσικό αέριο H.
▶ Ξεβιδώστε τις τρεις βίδες [1] και αφαιρέστε τον οπλισμό αερίου από το
Venturi [2].
▶ Αφαιρέστε το ακροφύσιο [3] από τη βάνα αερίου.
▶ Τοποθετήστε τους νέους στεγανοποιητικούς δακτυλίους στις δύο
πλευρές του νέου ακροφυσίου αερίου.
▶ Τοποθετήστε το νέο ακροφύσιο στον οπλισμό αερίου.
▶ Τοποθετήστε τον οπλισμό αερίου.
1
2
Σχ. 8
▶ Τοποθετήστε νέες λαστιχένιες φλάντζες μεταξύ του αγωγού
προσαγωγής αερίου και του οπλισμού αερίου.
▶ Ισχύει για GB162-15: αντικαταστήστε το σωλήνα αναρρόφησης αέρα
με έναν καινούριο (3P-15 kW) σωλήνα αναρρόφησης αέρα με
αυτοκόλλητο ( Σχ. 1, [8]).
▶ Συναρμολογήστε όλα τα εξαρτήματα με την αντίθετη σειρά.
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Ø [mm]
1)
3,02
2,35
5,05
1)
3,95
1)
5,90
4,65
3
7746800170-007.1TD
▶ Τοποθετήστε τα δύο συνοδευτικά αυτοκόλλητα [1] στο λέβητα.
1
3P G31 - 50 mbar
1
Σχ. 9
▶ Ισχύει για μετατροπή σε 3P:
κολλήστε το συνοδευτικό αυτοκόλλητο 3P [1] πάνω στο λέβητα
συμπύκνωσης αερίου.
1
Σχ. 10
▶ Ανοίξτε τη βάνα φραγής αερίου.
▶ Ελέγξτε τη στεγανότητα στις συνδέσεις με τις νέες λαστιχένιες φλάντζες
ανάμεσα στον αγωγό προσαγωγής αερίου και τον οπλισμό αερίου.
▶ Θέστε σε λειτουργία το λέβητα σύμφωνα με τις οδηγίες εγκατάστασης
και συντήρησης.
▶ Ελέγξτε τη στεγανότητα των συνδέσεων ανάμεσα στον οπλισμό αερίου
και το Venturi.
▶ Ελέγξτε τη στεγανότητα αερίου στη σύνδεση ανάμεσα στον ανεμιστήρα
και τον καυστήρα.
▶ Ρυθμίστε την αναλογία αερίου-αέρα σε μερικό φορτίο (μικρό φορτίο)
σύμφωνα με τις οδηγίες εγκατάστασης και συντήρησης.
ΠΡΟΣΟΧΗ: Ζημιές στο λέβητα.
▶ Ρυθμίστε τον επίτοιχο λέβητα αερίου συμπύκνωσης
μόνο βάσει της αναλογίας αερίου-αέρα και ποτέ βάσει
των μετρηθέντων τιμών καυσαερίου, όπως CO/CO
NO !
X
ΚΙΝΔΥΝΟΣ: Έκρηξη εύφλεκτων αερίων.
▶ Προσέξτε ο έλεγχος στεγανότητας να διαξάγεται μετά
την αντικατάσταση του ακροφυσίου αερίου
▶ Τοποθετήστε και πάλι το κάλυμμα λέβητα και βιδώστε τις βίδες
σύσφιξης.
Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!
Ελληνικά
7746800170-006.3TD
7746800170-009.1TD
/
