74

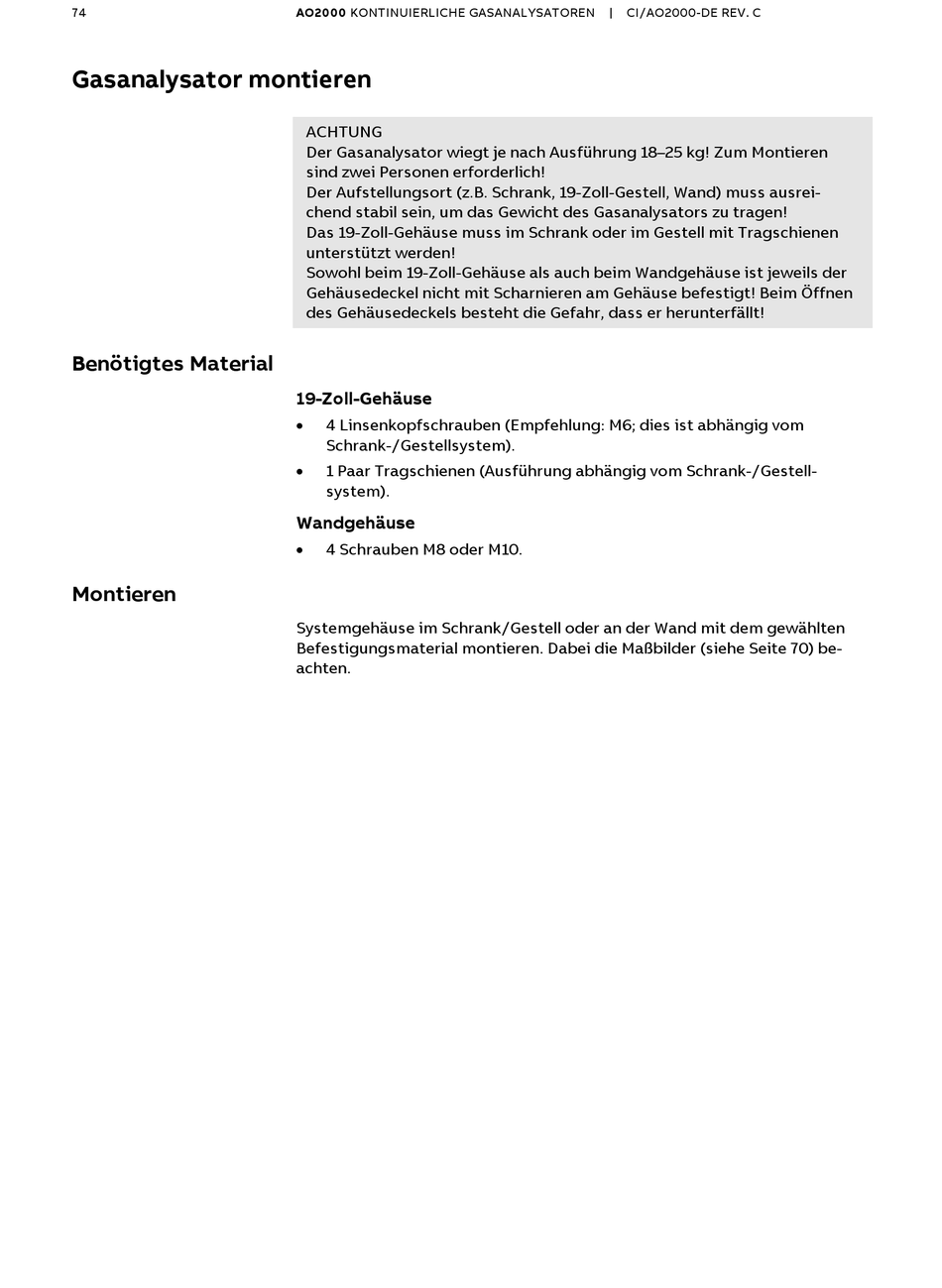

Gasanalysator montieren

Benötigtes Material

Montieren

AO2000 KONTINUIERLICHE GASANALYSATOREN
ACHTUNG
Der Gasanalysator wiegt je nach Ausführung 18–25 kg! Zum Montieren
sind zwei Personen erforderlich!
Der Aufstellungsort (z.B. Schrank, 19-Zoll-Gestell, Wand) muss ausrei-
chend stabil sein, um das Gewicht des Gasanalysators zu tragen!
Das 19-Zoll-Gehäuse muss im Schrank oder im Gestell mit Tragschienen
unterstützt werden!
Sowohl beim 19-Zoll-Gehäuse als auch beim Wandgehäuse ist jeweils der
Gehäusedeckel nicht mit Scharnieren am Gehäuse befestigt! Beim Öffnen
des Gehäusedeckels besteht die Gefahr, dass er herunterfällt!
19-Zoll-Gehäuse
 4 Linsenkopfschrauben (Empfehlung: M6; dies ist abhängig vom
Schrank-/Gestellsystem).
 1 Paar Tragschienen (Ausführung abhängig vom Schrank-/Gestell-
system).
Wandgehäuse
 4 Schrauben M8 oder M10.
Systemgehäuse im Schrank/Gestell oder an der Wand mit dem gewählten
Befestigungsmaterial montieren. Dabei die Maßbilder (siehe Seite 70) be-
achten.
| CI/AO2000-DE REV. C
