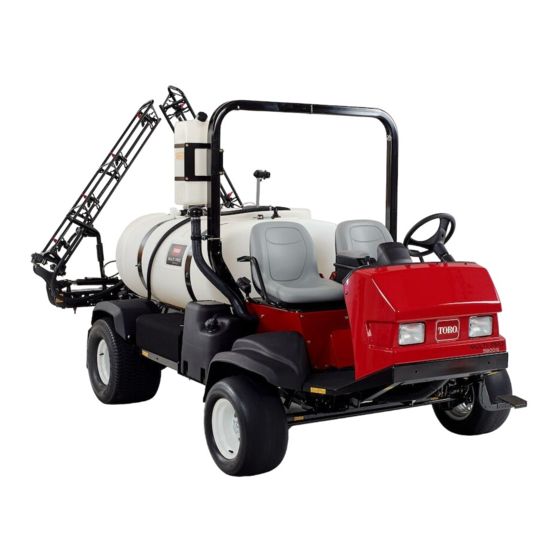

Toro Multi-Pro 5800 Installationsanweisungen

Toro Multi-Pro 5800 Installationsanweisungen

Sprühfahrzeug
Vorschau ausblenden Andere Handbücher für Multi-Pro 5800:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Behälterspülkit
Multi-Pro
Modellnr. 41614—Seriennr. 311000001 und höher
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Mit dem Spülkit werden Chemikalienrückstände von
einem Sprühfahrzeugbehälter und den relevanten
Schläuchen entfernt. Er ist ein ausschließlich für
ein Sprühfahrzeug gedachtes Anbaugerät und sollte
nur von geschulten Lohnarbeitern in kommerziellen
Anwendungen eingesetzt werden.
Dieses Produkt entspricht allen relevanten europäischen
Richtlinien; weitere Angaben finden Sie in den
produktspezifischen Konformitätsbescheinigungen.
Lesen Sie diese Anleitung bitte gründlich durch, um
sich mit dem Betrieb und der Wartung des Produktes
vertraut zu machen. Die Informationen in dieser
Anleitung können dazu beitragen, Verletzungen und
Sachschäden zu vermeiden. Obwohl Toro sichere
Produkte konstruiert und herstellt, sind Sie selbst für
den korrekten und sicheren Betrieb des Produktes
verantwortlich.
Sie können sich unter folgender Adresse
www.Toro.com direkt an Toro hinsichtlich
Produkt- und Zubehörinformationen, Standorten von
Vertragshändlern oder Registrierung des Produkts
wenden.
Wenden Sie sich an Ihren Toro Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Toro Originalersatzteile oder weitere Informationen
benötigen. Haben Sie dafür die Modell- und

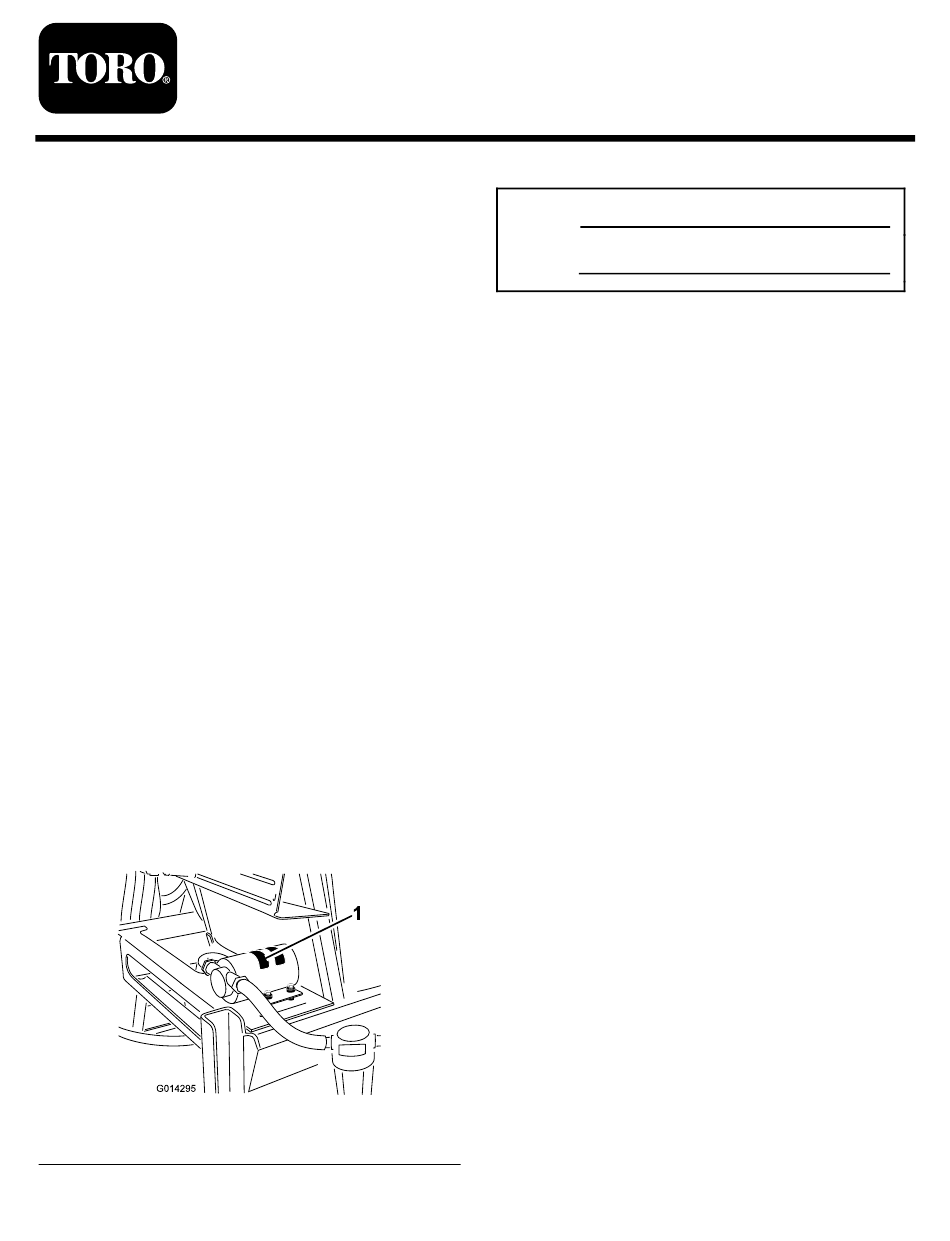

Seriennummern der Maschine griffbereit. Bild 1 zeigt
die Position der Modell- und Seriennummern an Ihrer
Maschine.
G014295
1. Typenschild mit Modell- und Seriennummern
© 2011—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
5800 – Sprühfahrzeug
1
Bild 1
Registrieren Sie Ihr Produkt unter www.Toro.com.
Installationsanweisungen
Modellnr.
Seriennr.
Form No. 3368-117 Rev A
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Multi-Pro 5800

Inhaltszusammenfassung für Toro Multi-Pro 5800

  • Seite 1 Toro hinsichtlich Produkt- und Zubehörinformationen, Standorten von Vertragshändlern oder Registrierung des Produkts wenden. Wenden Sie sich an Ihren Toro Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit.

  • Seite 2: Chemische Sicherheit

    Sicherheit • Sie sollten klares Wasser griffbereit haben, besonders wenn Sie den Spritzmittelbehälter auffüllen. Lesen Sie auch die Sicherheits- und Betriebsanleitungen • Essen, trinken oder rauchen Sie nicht, während Sie in der Bedienungsanleitung des Fahrzeugs. Chemikalien handhaben. • Waschen Sie sich immer die Hände und reinigen Sie Chemische Sicherheit andere nicht geschützte Körperteile, sobald Sie die Arbeiten abgeschlossen haben.

  • Seite 3: Installation

    Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. Spülbehälter Deckel des Einfüllstutzens Befestigen Sie das Schott- Schott Anschlussstück Anschlussstück des Spülbehälters. Durchsichtige Dichtung Bundmutter aus Kunststoff Spülbehälterriemen...

  • Seite 4: Vorbereiten Der Maschine

    Vorbereiten der Maschine Befestigen des Schott-Anschlussstücks Keine Teile werden benötigt des Spülbehälters Verfahren Für diesen Arbeitsschritt erforderliche 1. Stellen Sie das Sprühfahrzeug auf einer ebenen Teile: Fläche ab, aktivieren die Feststellbremse, stellen Sie die Pumpe und den Motor ab und ziehen Sie den Spülbehälter Zündschlüssel ab.

  • Seite 5: Einbauen Des Spülbehälters

    D. Führen Sie den Draht durch die Öffnung im Behälterfüllloch und verlegen ihn durch das G014260 offene Loch unten am Behälter (Bild 2). E. Verlegen Sie das Schott-Anschlussstück mit dem Draht zum offenen Loch unten im Behälter (Bild 3). Bild 5 1.
  • Seite 6 2. Schieben Sie die Befestigungsschiene nach hinten. G014286 Dies ist eine geringfügige Anpassung, die den Einbau des Spülbehälters ermöglicht. 3. Ziehen Sie die Schrauben an der Befestigungsschiene an, um den Rahmen zu arretieren. Ziehen Sie sie auf 40 Nm an. 4.

  • Seite 7: Einbauen Der Spüldüsen

    Einbauen der Spüldüsen Für diesen Arbeitsschritt erforderliche Teile: Spüldüse Schott Anschlussstück G014234 Ansatzschraube Bild 10 Büchse 1. Schraube 4. Schlossschraube 2. Kabel des 5. Spülbehälterriemen Spülflügelrad Behälterdeckelanschlags Dichtung 3. Sicherungsmutter 6. Scheibe Bundmutter aus Kunststoff 3. Befestigen Sie die Spülbehälterriemen mit zwei Sicherungsmuttern am hinteren Behälterriemen.
  • Seite 8 G014245 G014252 Bild 12 Bild 14 1. Lochsäge 2. Bohrmarkierung, hinter 1. Schott Anschlussstück 4. Spülflügelrad dem Deckel 2. Spüldüse 5. Ansatzschraube 3. Büchse 5. Entfernen Sie nach dem Bohren des Lochs scharfe Schnittkanten. Entfernen Sie Rückstände, die beim A. Setzen Sie ein Spülflügelrad und eine Büchse auf Schneiden in den Hauptbehälter gelangt sind.

  • Seite 9: Einbauen Der Pumpe

    G014247 Bild 16 G014250 1. Düsenschott 2. 90-Grad-Anschlussstück Bild 18 1. Düsenschott 2. 90-Grad-Anschlussstück 5. Die Schlauchzahnung sollte zur rechten Seite der Maschine zeigen. 10. Die Schlauchzahnung sollte zur rechten Seite der 6. Wechseln Sie zum vorderen Loch im Behälter. Maschine zeigen.

  • Seite 10: Einbauen Der Schläuche Und Des Filters

    2. Befestigen Sie die Pumpe mit vier Schrauben, vier das nicht auf Petroleum basiert, z. B. kann Pflanzenöl Scheiben und vier Sicherungsmuttern am Rahmen die Installation erleichtern. (Bild 19). 1. Entnehmen Sie den losen Teilen einen 3. Sie finden die geraden, gezahnten Schlauchanschlüsse Spüldüsenschlauch.
  • Seite 11 G014294 4. Bringen Sie eine Schlauchklemme an jedem Ende des längeren Schlauchs an. 5. Befestigen Sie den Schlauch am offenen Ende des vorher befestigten T-Anschlussstücks (Bild 22). G014292 Bild 23 1. Pumpe 3. Langer Zulaufschlauch 2. Filter 4. Abgeschnittener Schlauch 3.
  • Seite 12 7. Schieben Sie die Schlauchklemmen auf die Zahnung 2. Sie finden den Verzögerungstimer in den losen und ziehen Sie sie zum Befestigen an. Teilen; befestigen Sie ihn mit einer Sicherungsmutter an der Stelle ein, die in Bild 26 dargestellt ist. 8.

  • Seite 13: Betrieb

    Betrieb G014236 Verwenden des Spülkits Bei der Verwendung des Spülkits ergibt sich eine verdünnte Lösung der Chemikalienrückstände. In vielen Situationen kann diese verdünnte Lösung auf die behandelten Flächen gesprüht werden. Sie sollten jedoch erst beim Hersteller der Chemikalien nachfragen, um sicherzustellen, dass sich ein Auftragen einer verdünnten Lösung auf die behandelten Flächen Bild 27 nicht negativ auf die Leistung des Produkts auswirkt.
  • Seite 14 90 Sekunden aktiviert und pumpt ca. ein Drittel des den Umwälzungsschalter betätigen und den Behälterinhalts in den Hauptbehälter. Während dieses Umwälzungskreislauf mit frischem Wasser füllen. Zeitraums bleibt der Schalter in der Auf-Stellung und 3. Entleeren Sie die Flüssigkeit gemäß der der Schalter leuchtet auf, um auf das Aktivieren der bundesweiten, landesweiten oder örtlichen Pumpe hinzuweisen.

  • Seite 15: Wartung

    Teile aus. Wiederholen Sie diese Prüfung vor jeder Verwendung der Spülanlage. Nach 100 Betriebsstunden sollten Sie alle Schläuche und O-Ringe prüfen. Tauschen Sie defekte Teile aus. Originalersatzteile erhalten Sie vom offiziellen Toro Vertragshändler. Prüfen der Spülbehälterriemen Wartungsintervall: Nach der ersten Betriebsstunde—Prüfen Sie die...
